拆解報告：聯想ThinkBook迷你65W 1A1C氮化鎵充電器

2025-08-08

ThinkBook是聯想針對年輕時尚群體推出的全新PC品牌，今年推出的各型號筆記本電腦也確實深受年輕人的喜愛。最近充電頭網拿到ThinkBook的一款迷你65W氮化鎵充電器，折疊插腳加1A1C雙口配置，小巧便攜。下面就對這款充電器進行詳細拆解，看看做得如何。

ThinkBook 65W氮化鎵充電器開箱

包裝盒正面印有Lenovo品牌以及充電器外觀圖。

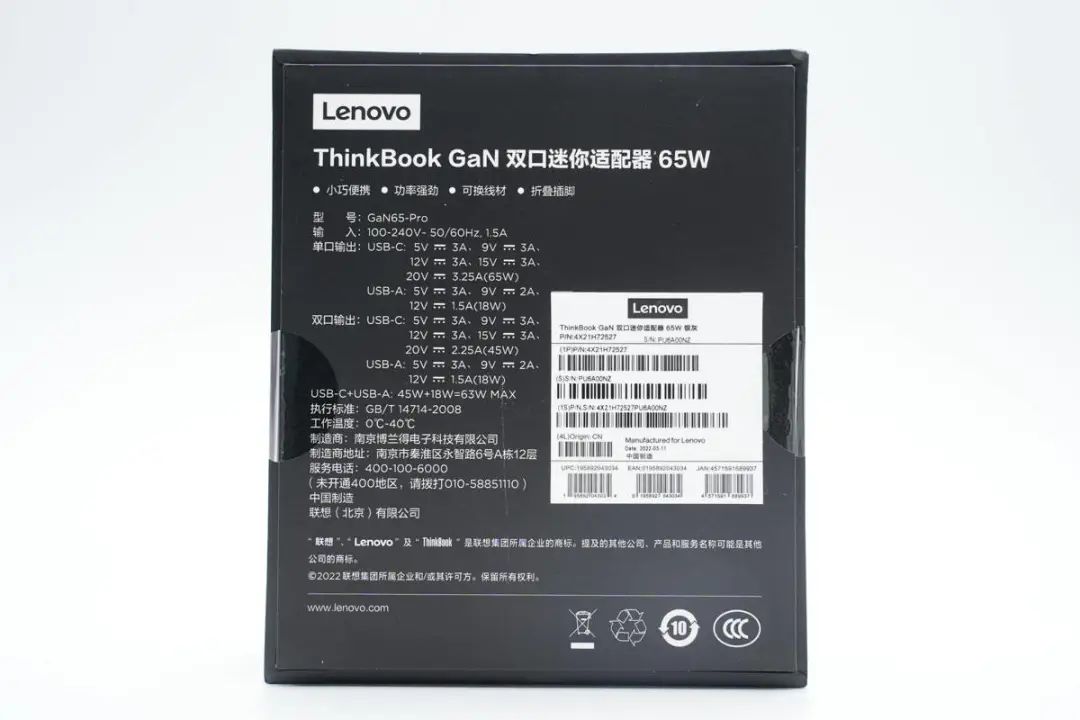

背面印有產品賣點和參數信息。

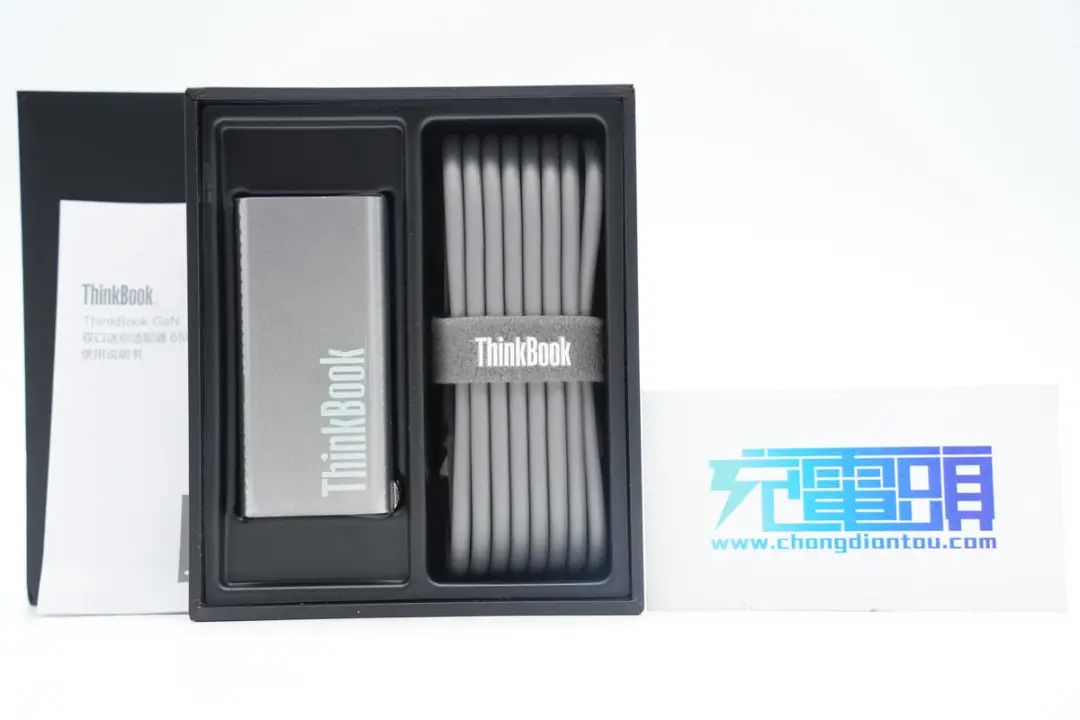

包裝內含充電器、數據線以及使用說明書。

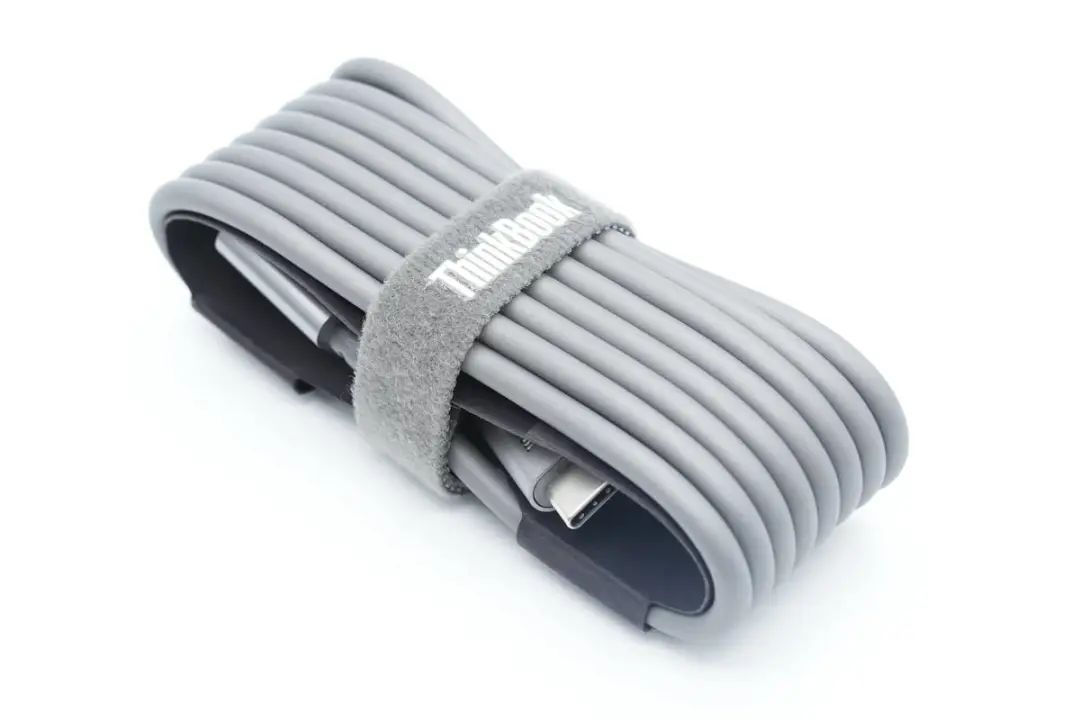

附帶線纜使用扎帶捆扎整理，編排整齊。

附帶線纜是CC線，塑料外殼表面噴刷銀灰色涂料，看上去很有金屬質感，此外兩端凹印ThinkBook字樣，還做了抗彎折處理。

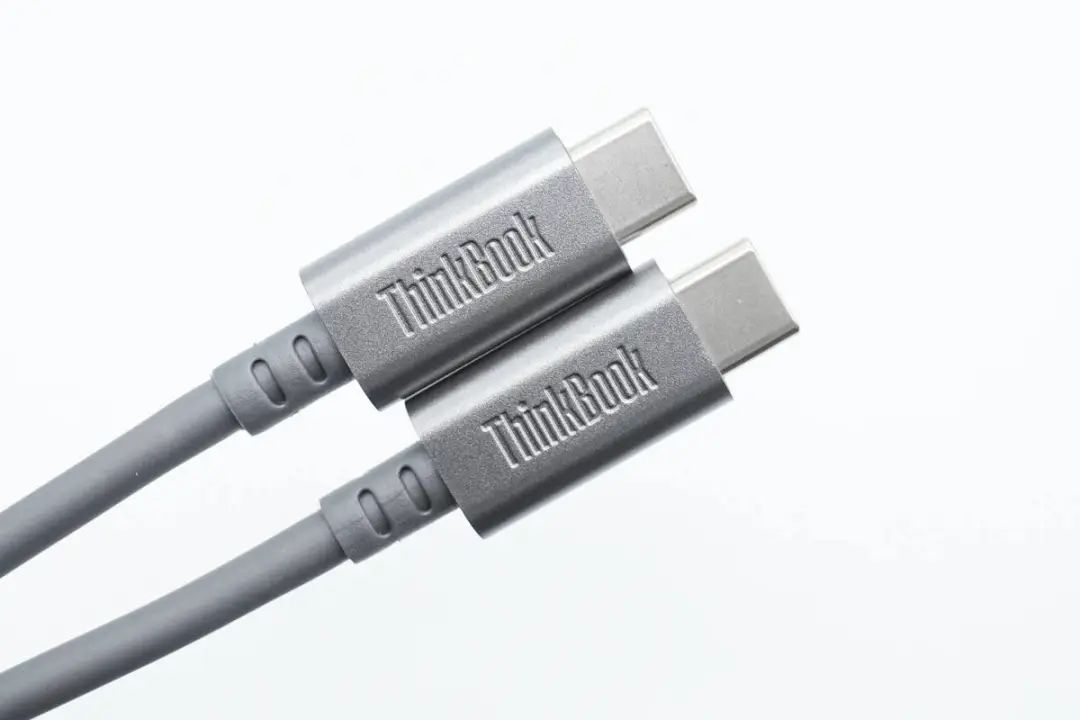

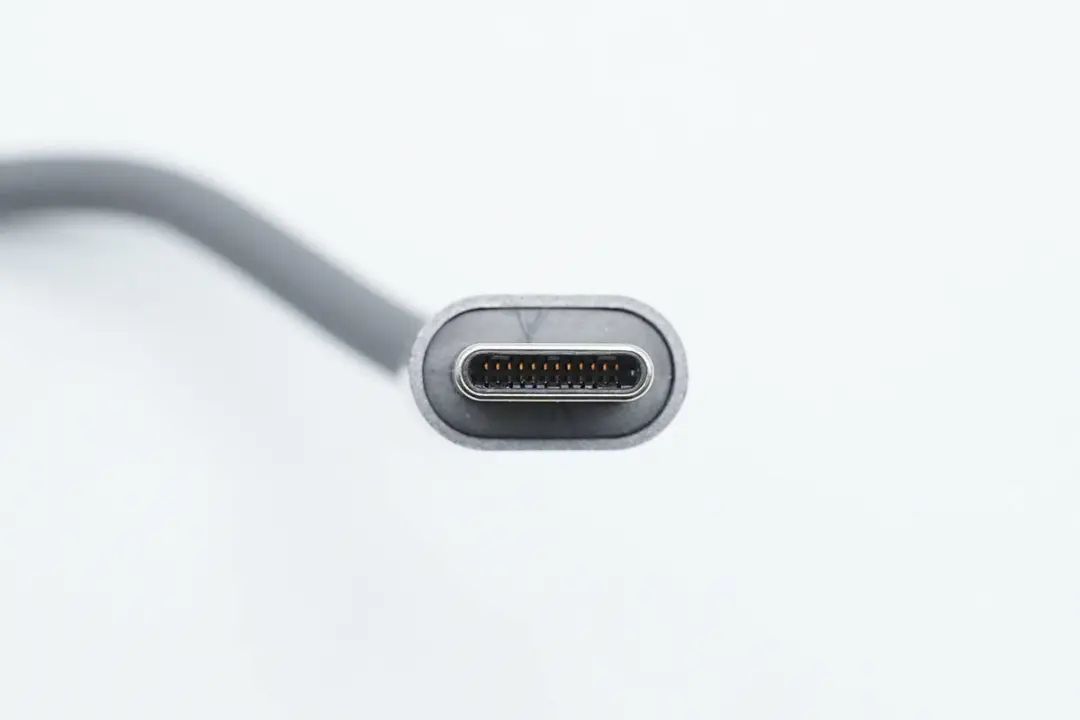

USB-C公頭特寫，滿PIN設計。

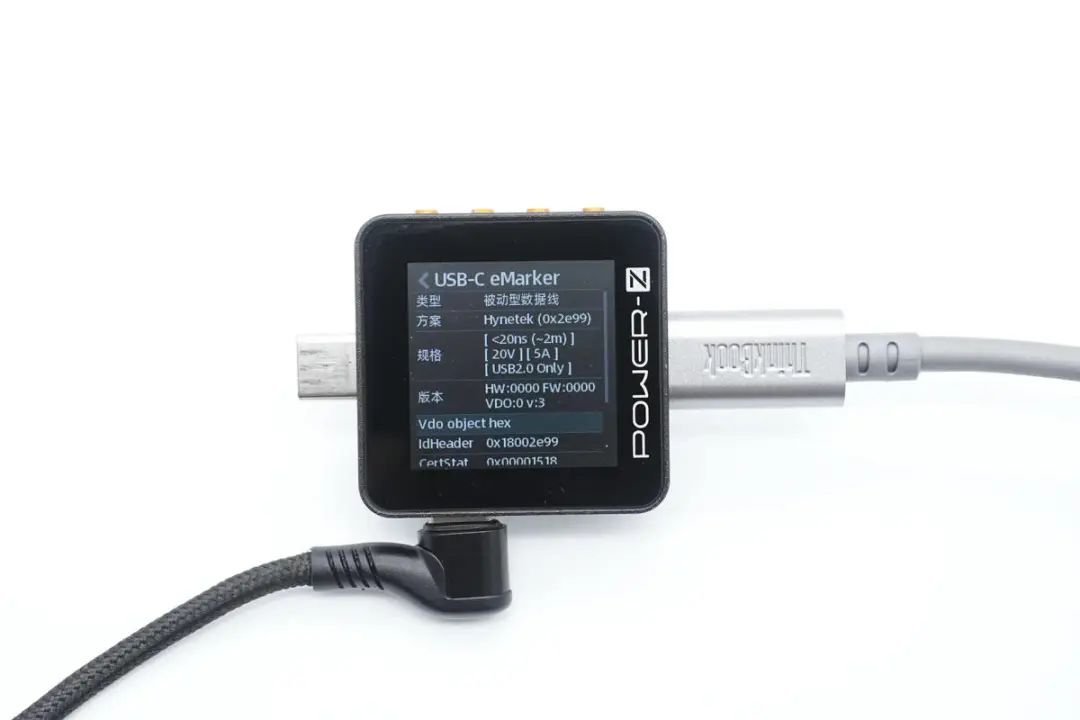

使用ChargerLAB POWER-Z KM002C測得線纜電力傳輸能力為20V5A，支持100W PD快充。

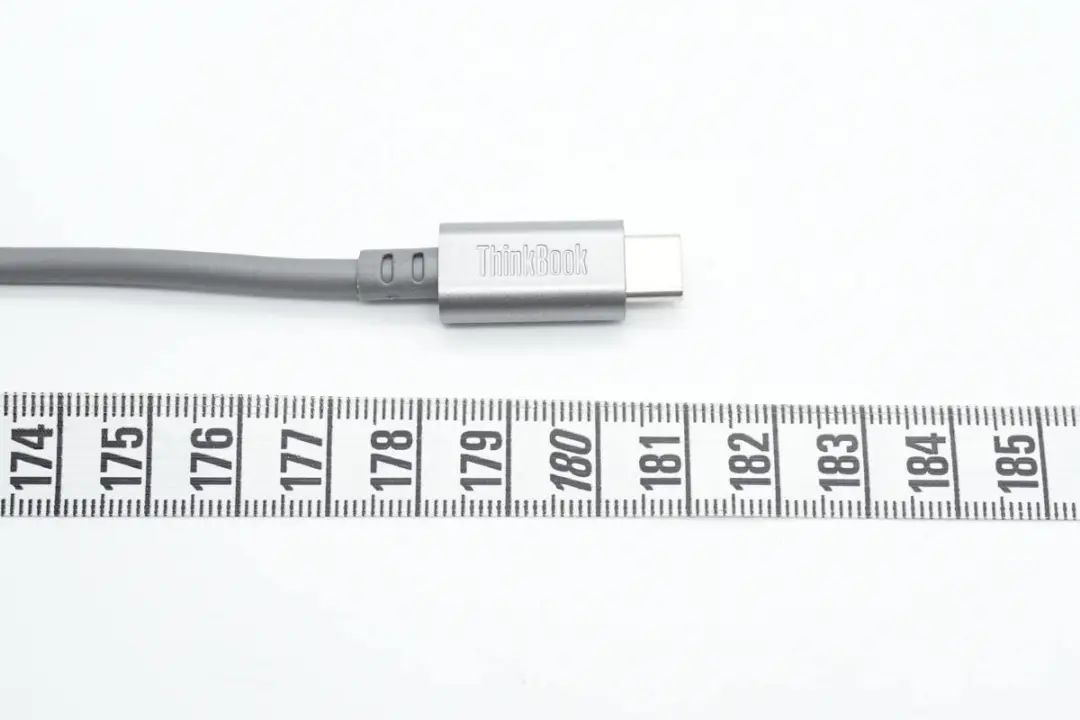

數據線長度約為181cm。

充電器采用方柱造型設計，PC材質塑料外殼，同樣也是噴刷銀灰色涂料。

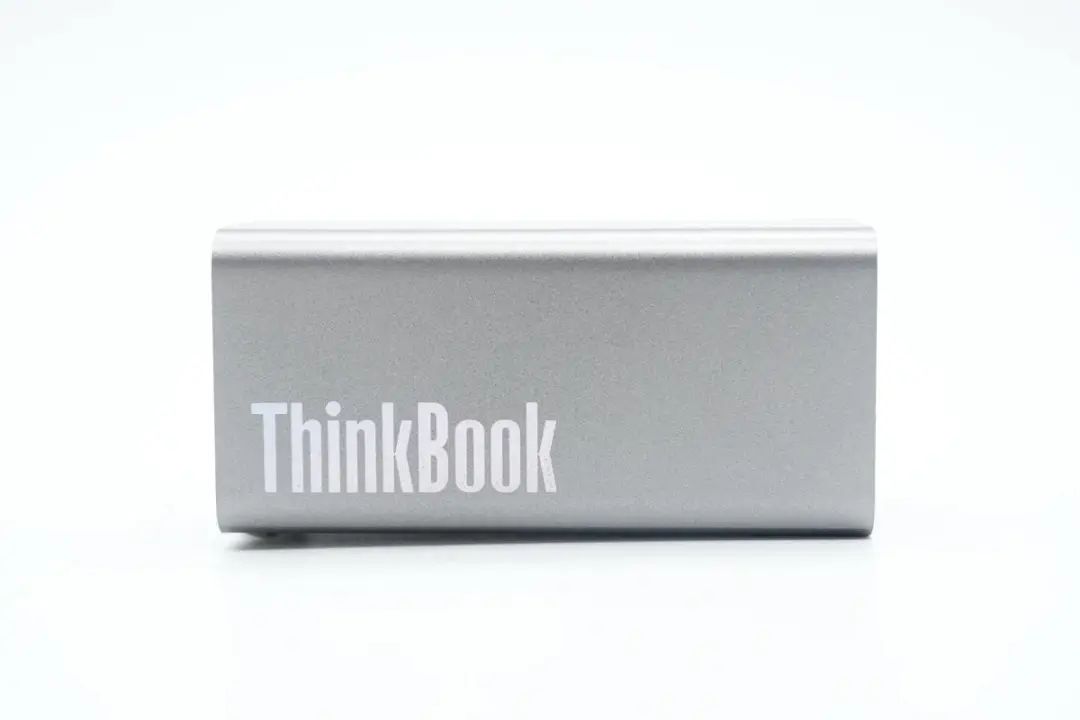

腰身一面印有顯眼的ThinkBook品牌。

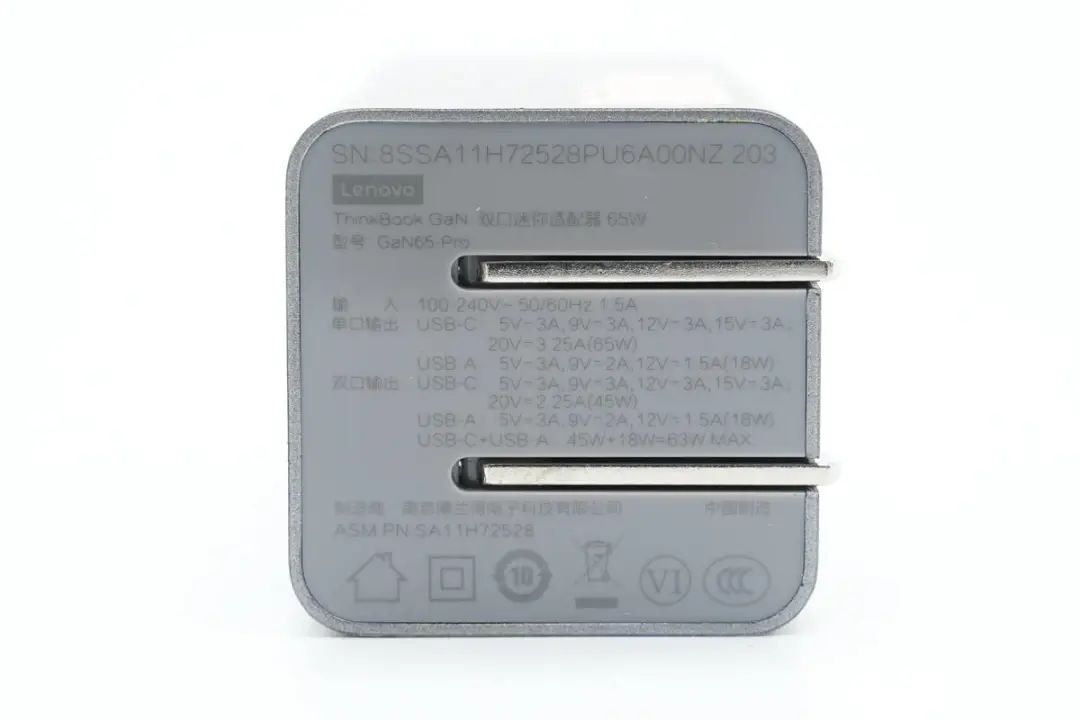

輸入端外殼印有充電器參數

型號：GaN65-Pro

輸入：100-240V~50/60HZ 1.5A

單口輸出：

USB-C：5/9/12/15V3A、20V3.25A（65W）

USB-A：5V3A、9V2A、12V1.5A

雙口輸出：

USB-C：5/9/12/15V3A、20V2.25A（45W）

USB-A：5V3A、9V2A、12V1.5A

USB-C+USB-A：45W+18W

充電器已經通過了CCC認證，以及VI級能效認證。

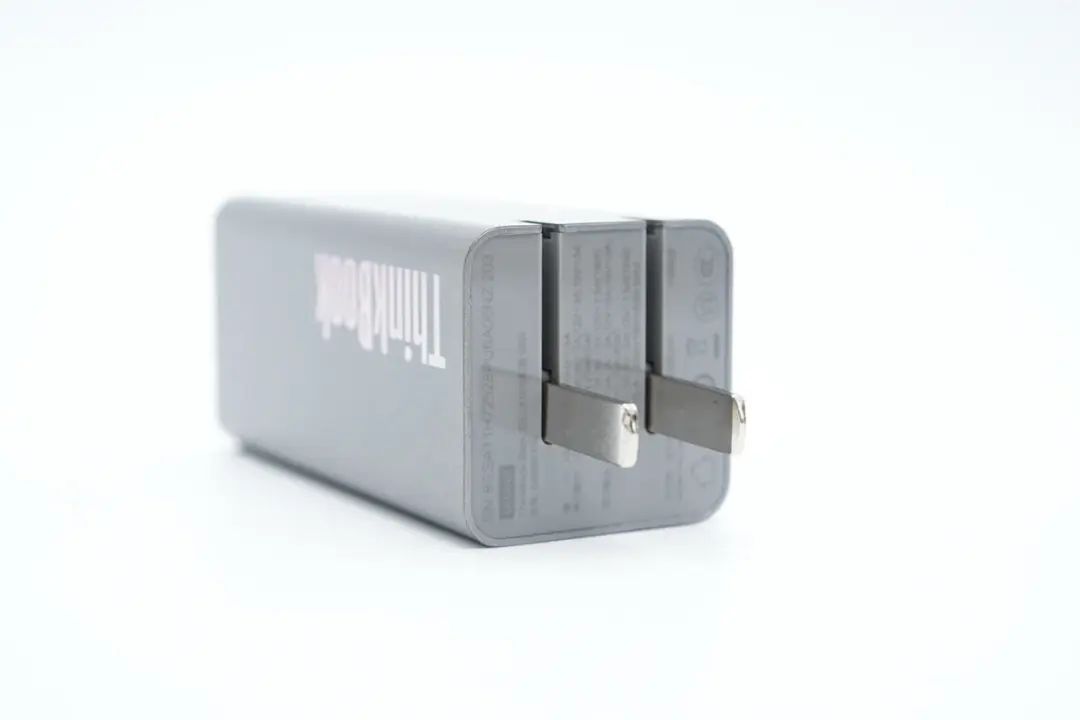

充電器配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

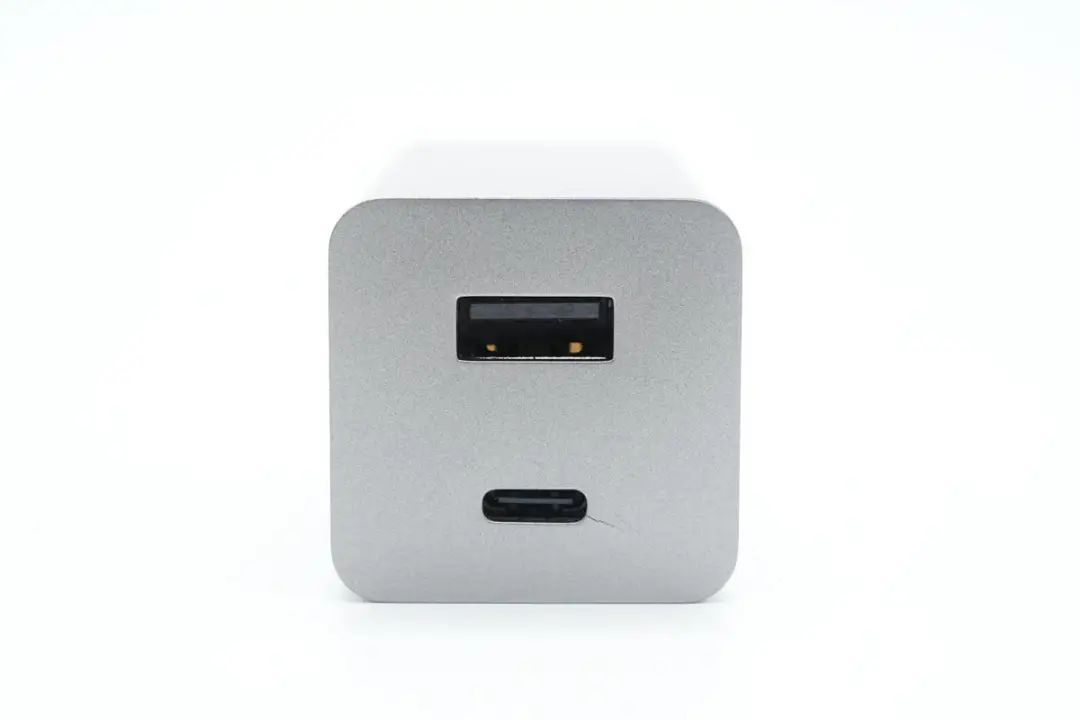

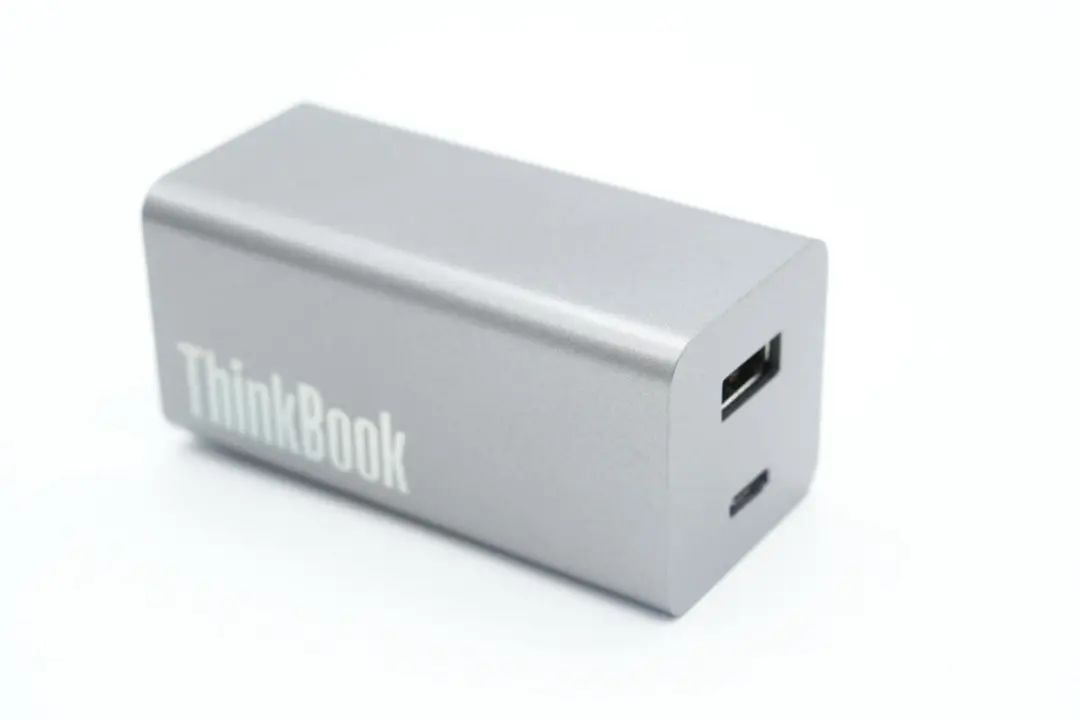

輸出端配備1A1C雙輸出接口，均為黑色膠芯。

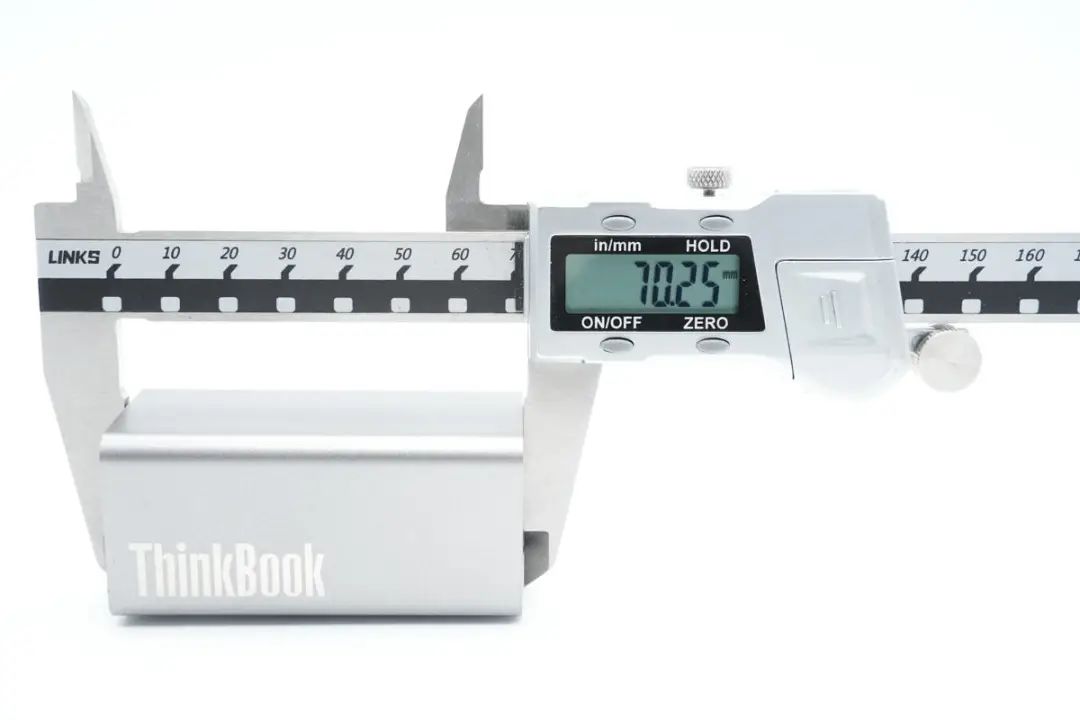

測得充電器機身長度為70.25mm。

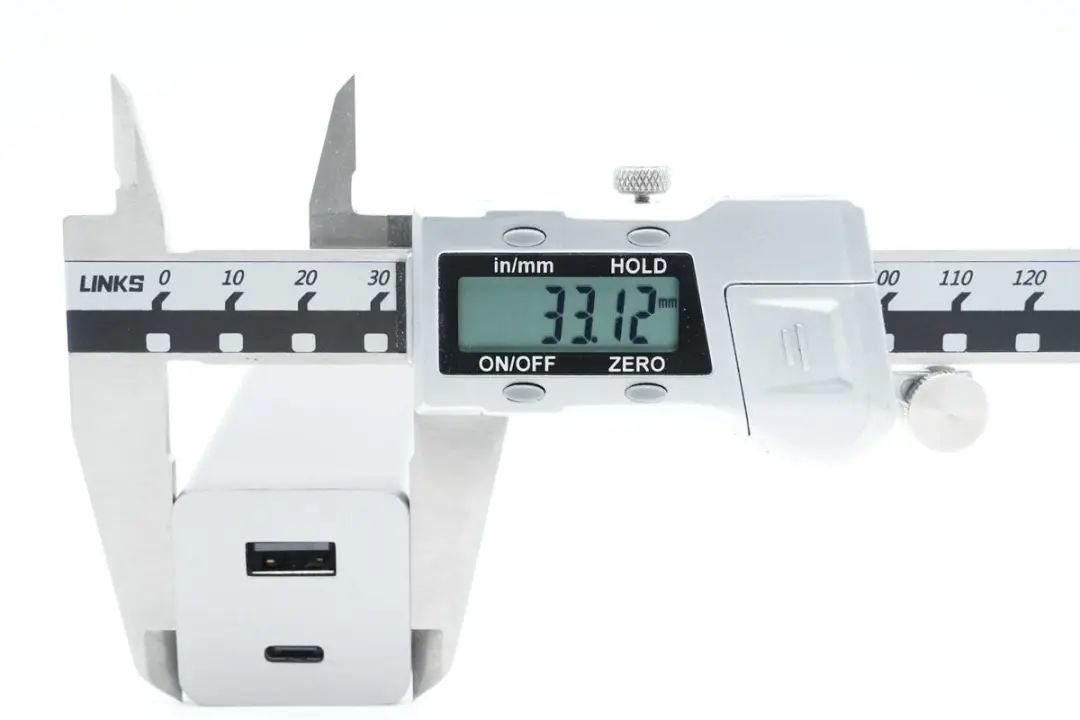

寬度為33.12mm。

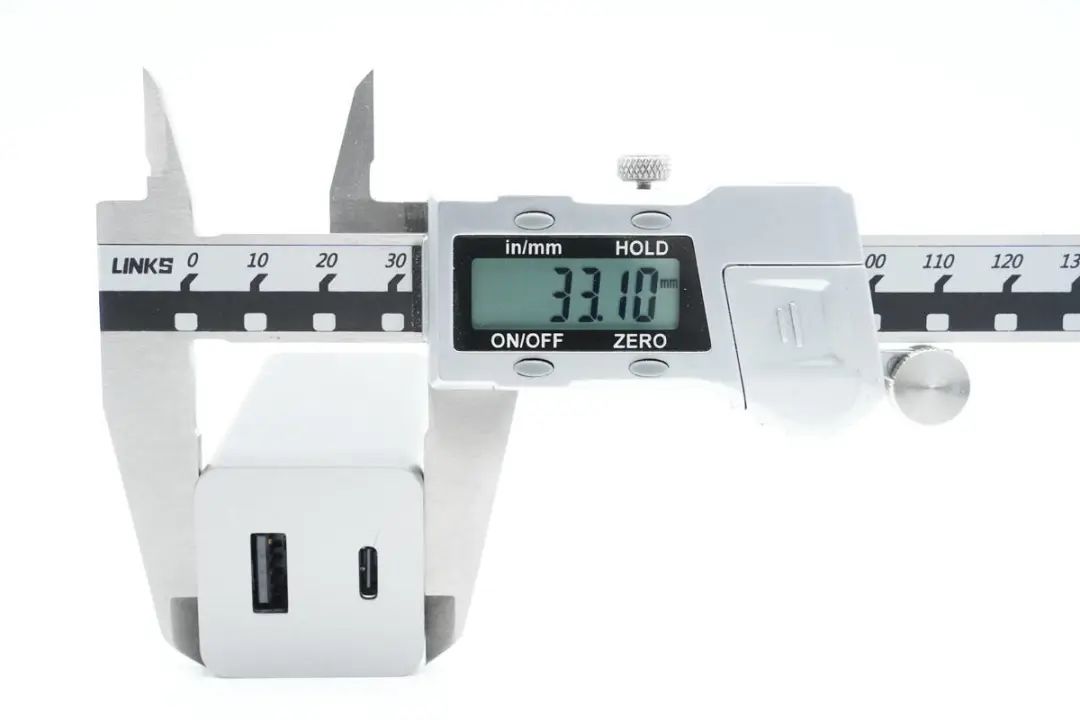

厚度為33.1mm，通過三維算得充電器功率密度約為0.84W/cm3。

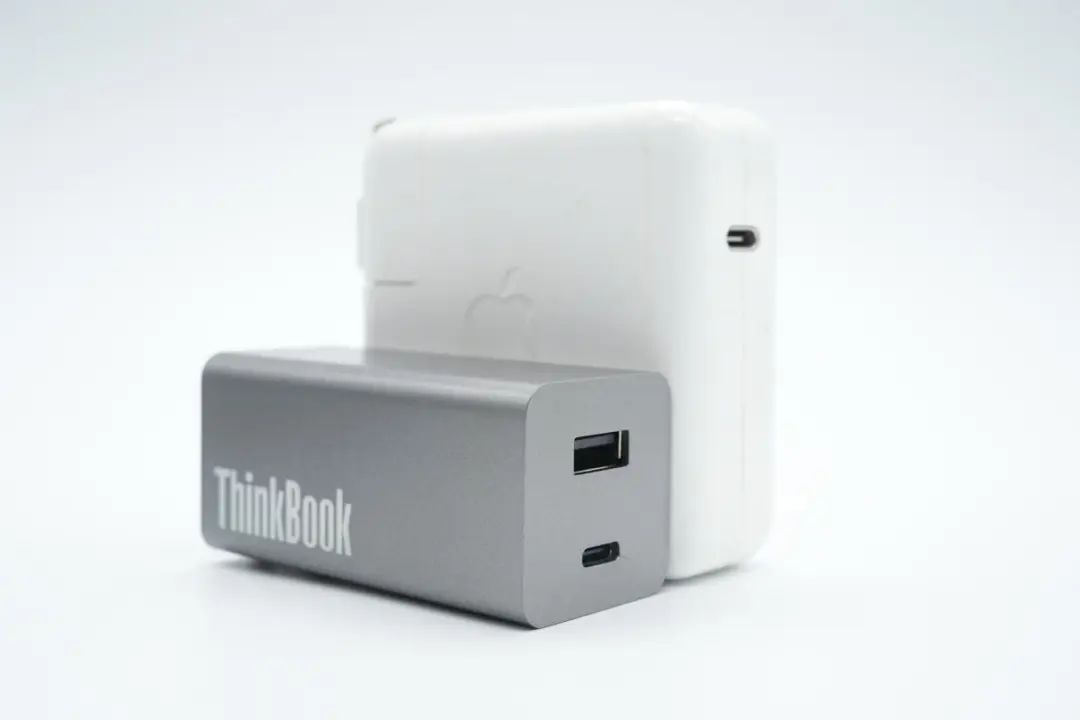

和蘋果61W充電器對比，體積優勢很大。

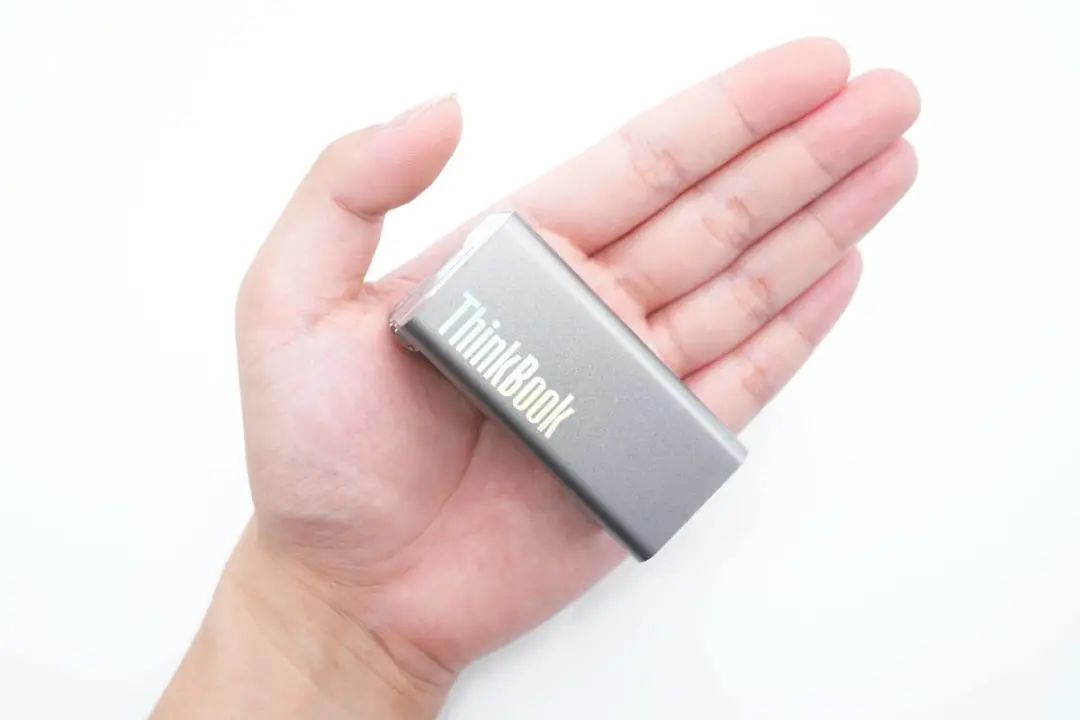

拿在手上的大小直觀感受。

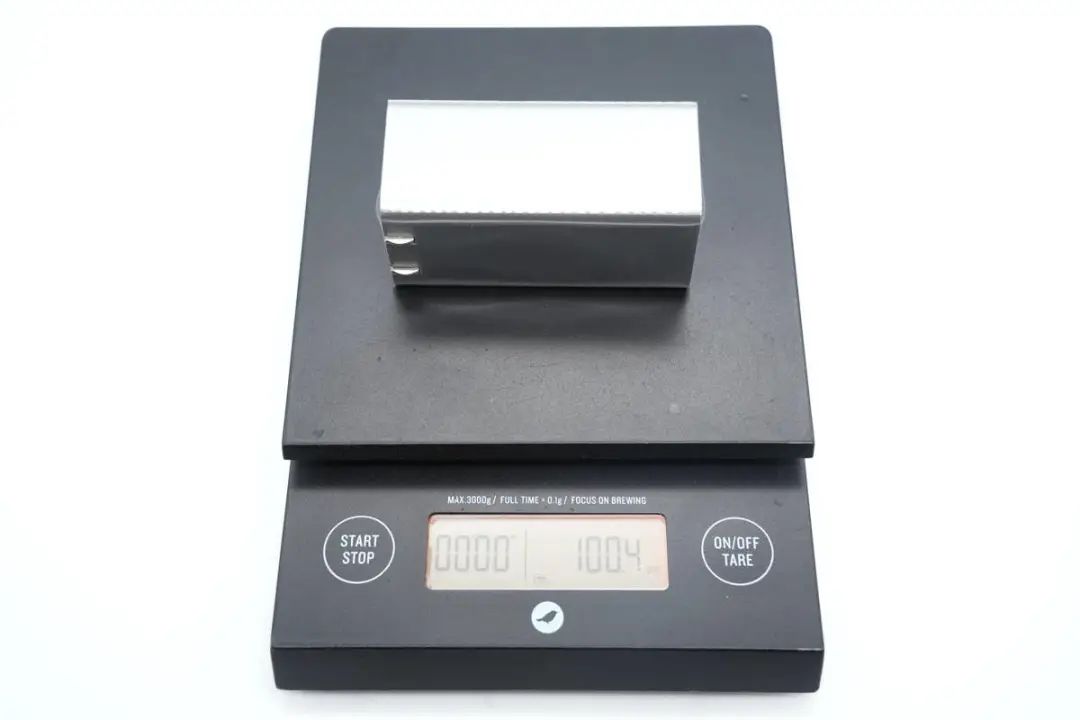

充電器凈重約為100g。

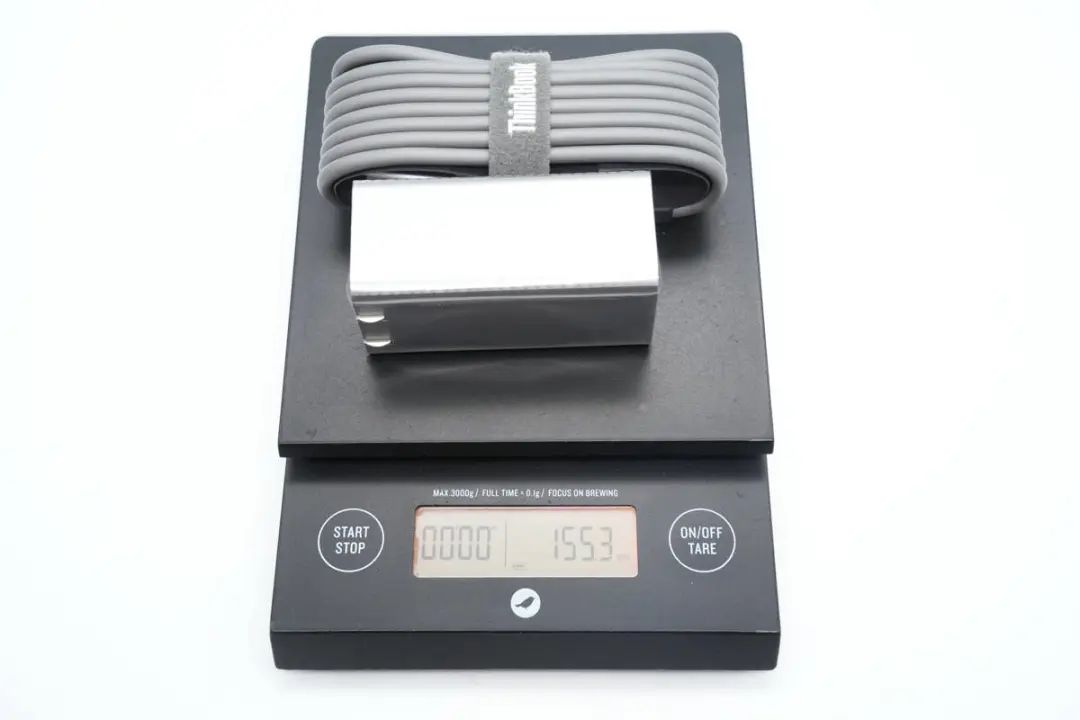

帶線總重量約為155g。

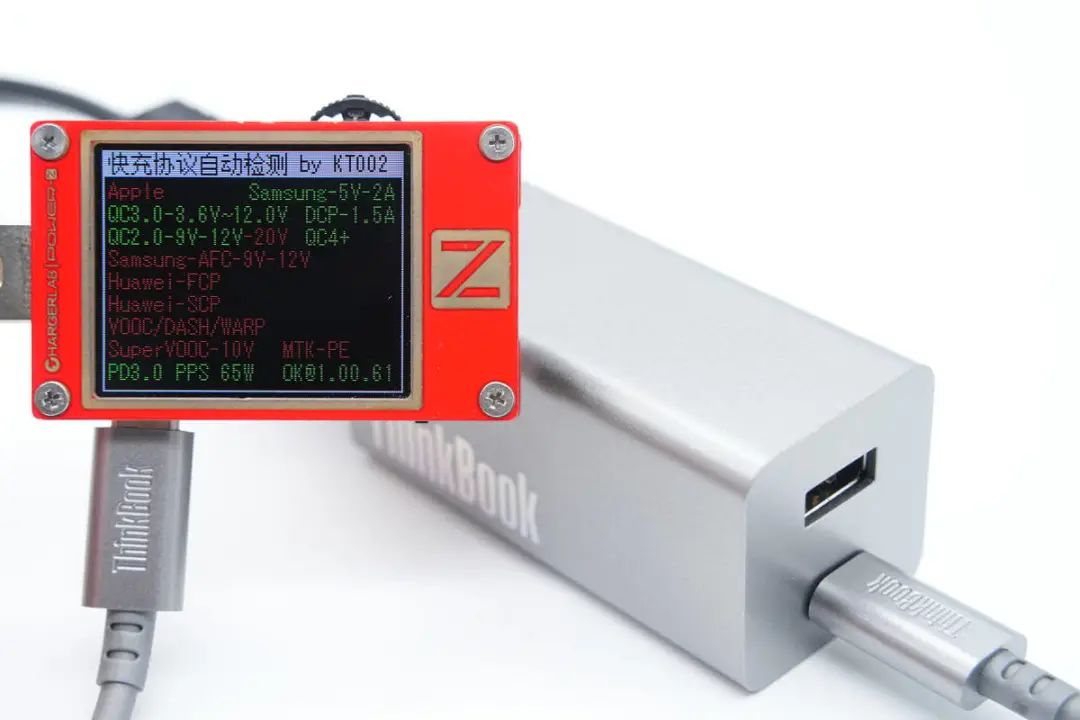

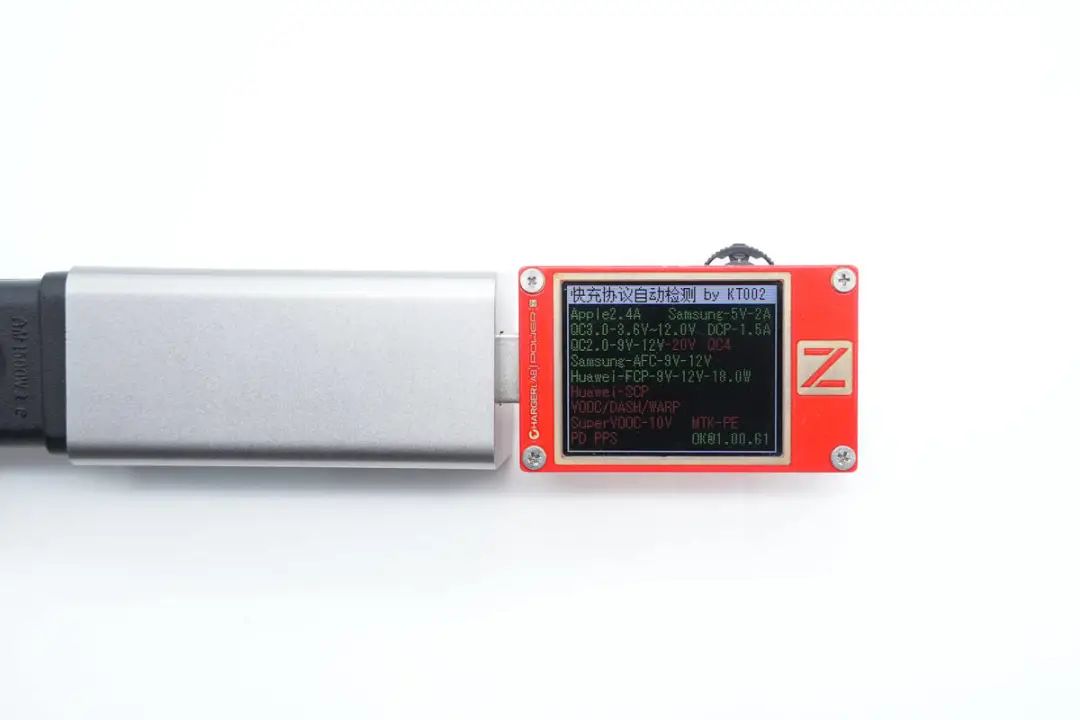

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP快充協議。

測得USB-C口支持Samsung 5V2A、DCP協議，以及QC2.0/3.0、PD3.0、PPS快充協議。

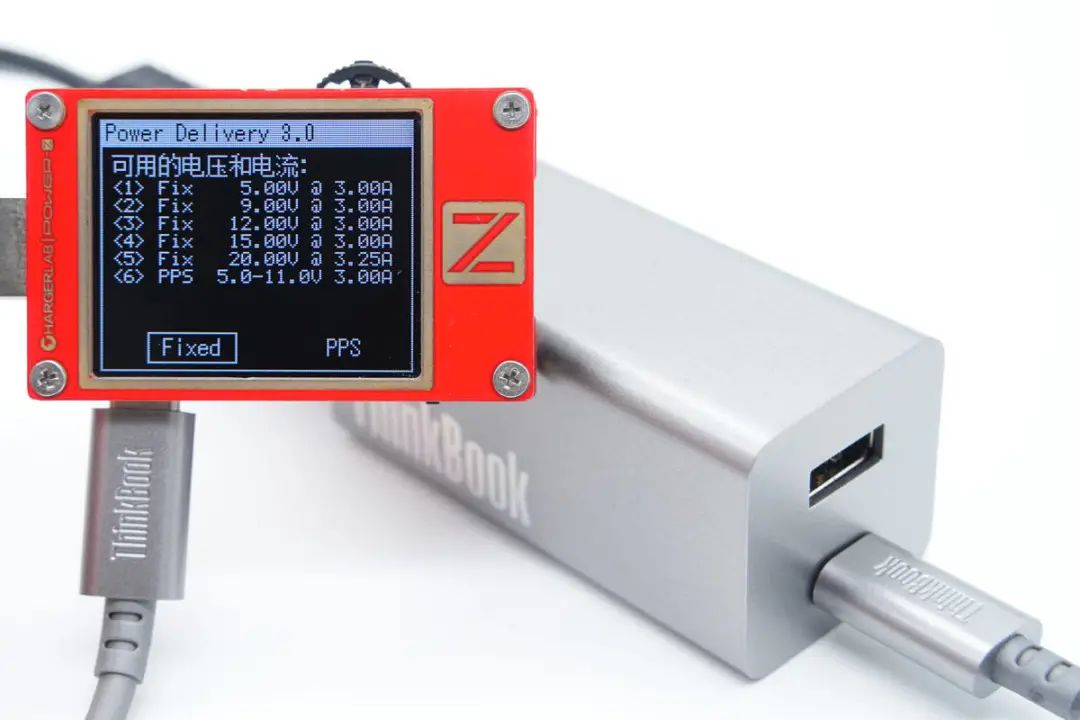

PDO報文顯示C口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及5-11V3A一組PPS電壓檔位。

ThinkBook 65W氮化鎵充電器拆解

在了解了ThinkBook 65W氮化鎵充電器的基本外觀、性能之后，下面繼續對其進行拆解，看看做工如何。

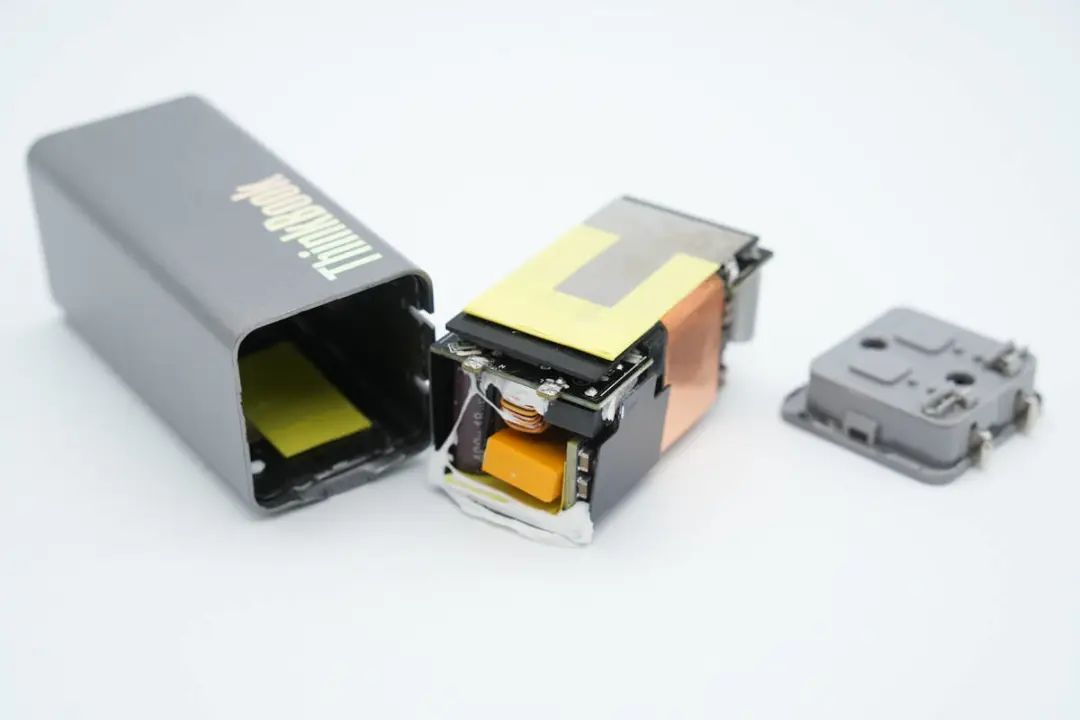

將輸入端外殼拆開取出PCBA模塊。

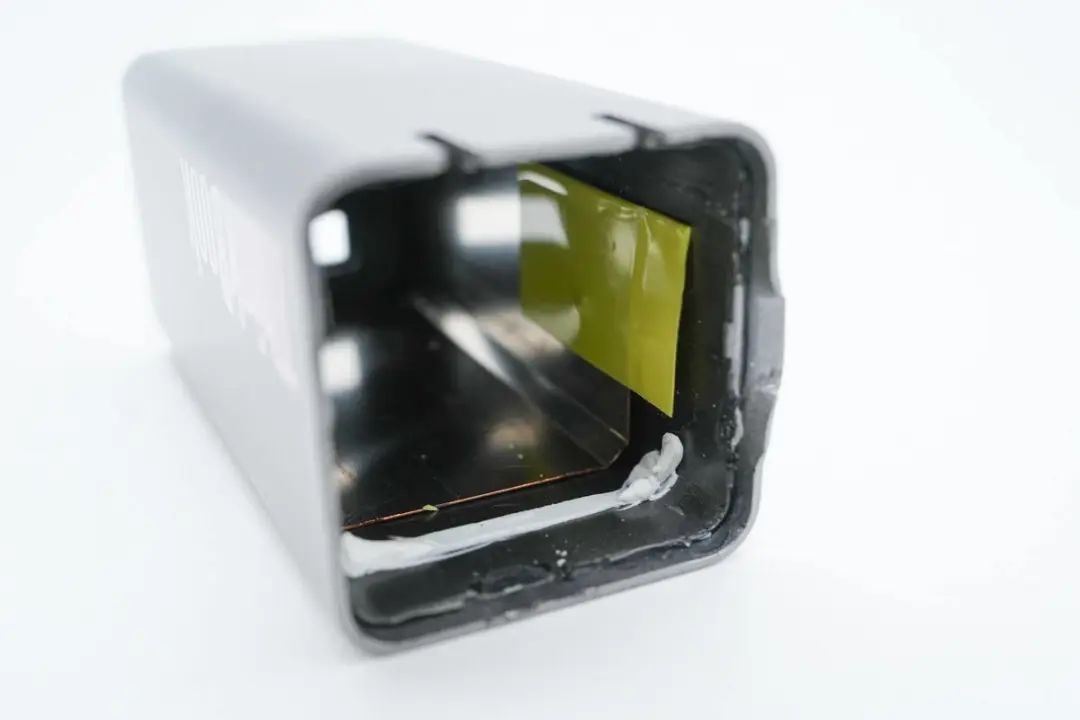

外殼內部有覆蓋模塊正面以及兩側的U型純銅散熱片。

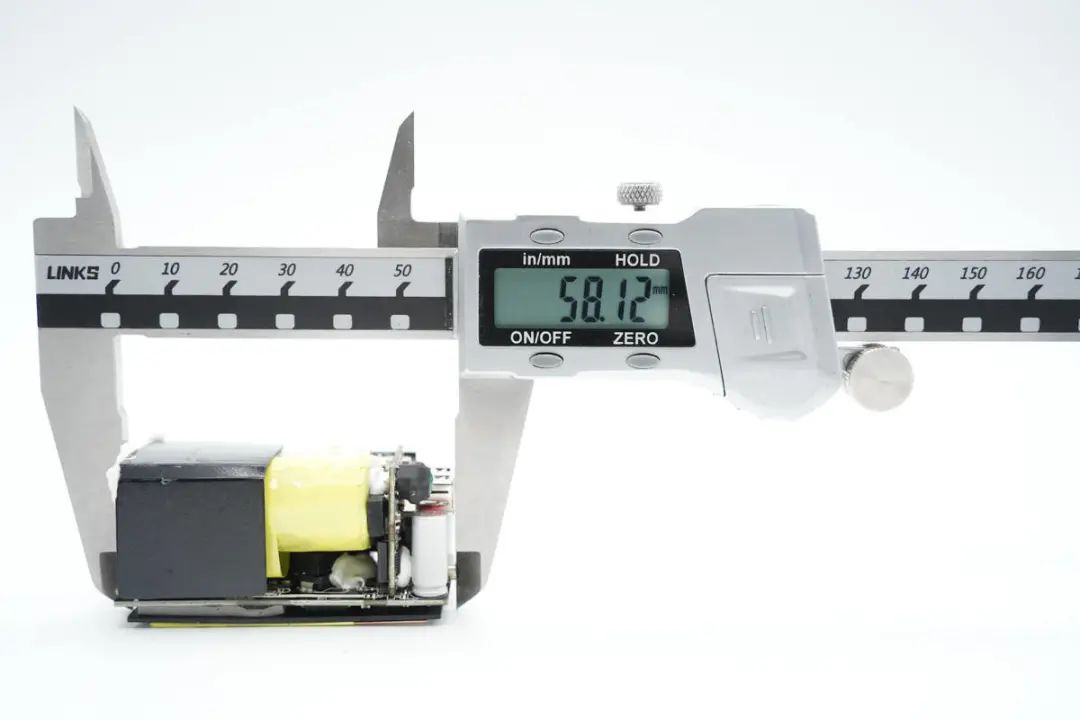

測得模塊長度為58.12mm。

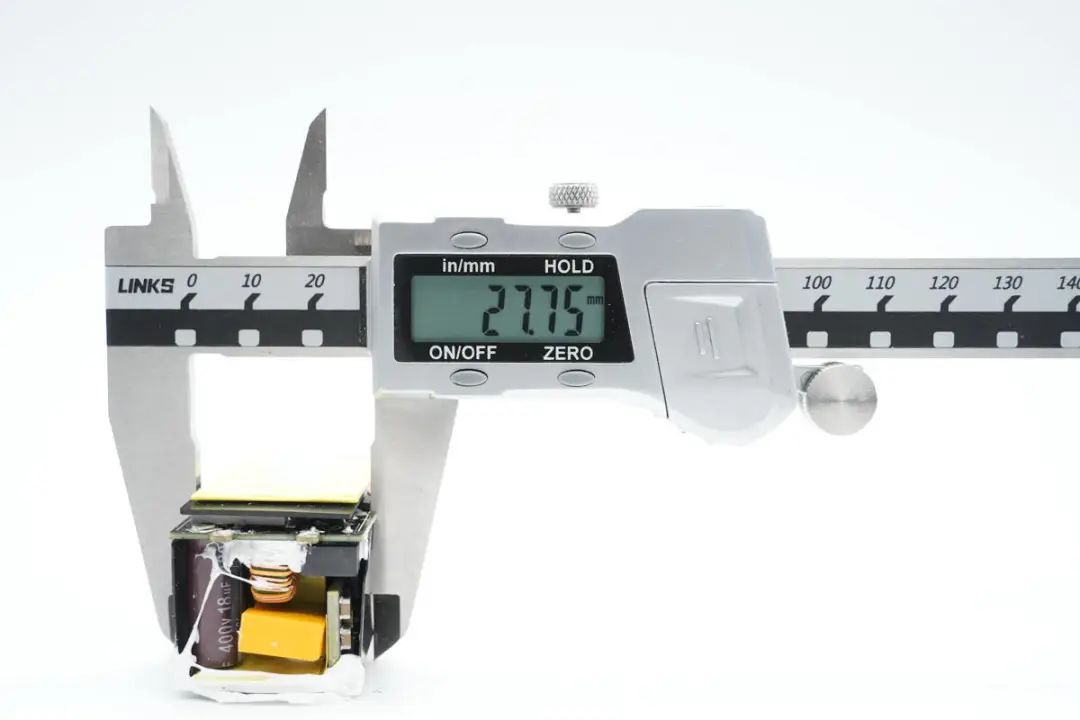

寬度為27.75mm。

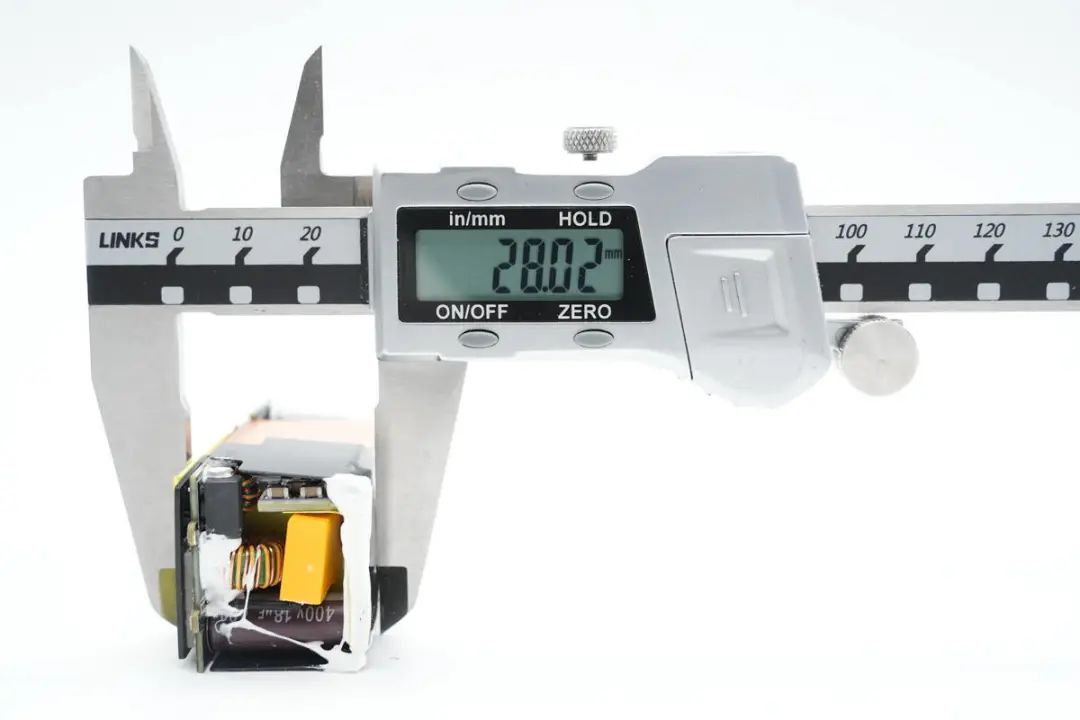

厚度為28.02mm。

因為散熱片留在機身殼內部的，可以看到模塊前端覆蓋絕緣麥拉片，器件打膠加固。

高壓濾波電解電容橫置并包裹絕緣膠帶，前端設有一塊彎折的散熱片幫助整流橋散熱，也是粘貼膠帶絕緣。

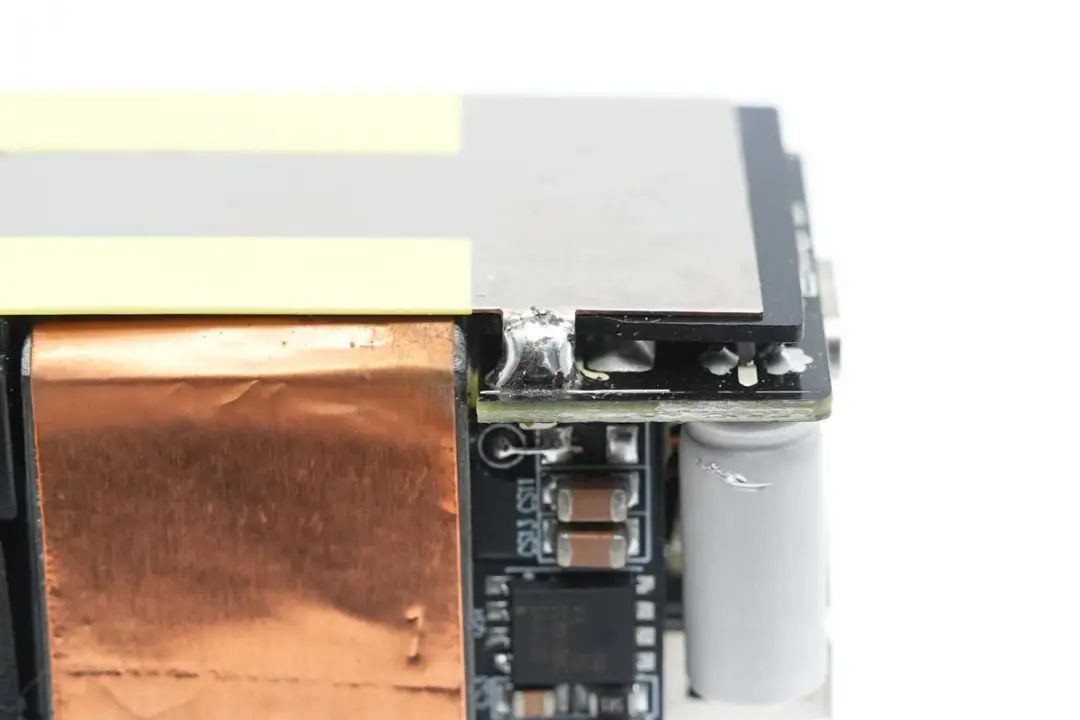

底部散熱片和主板錫焊固定。

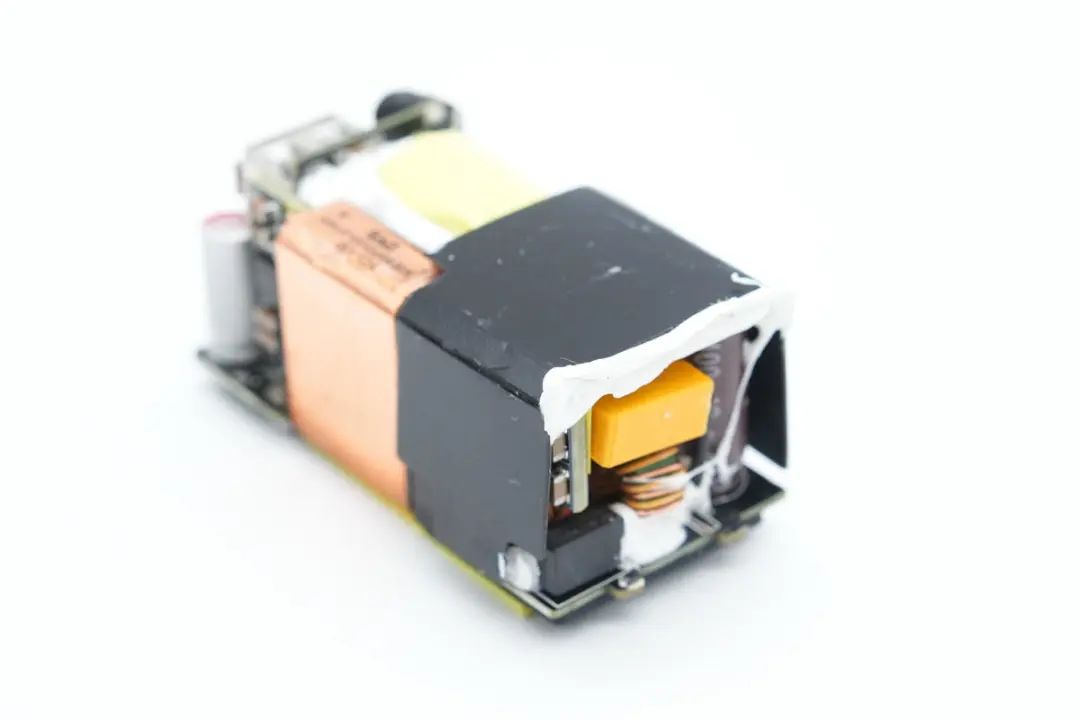

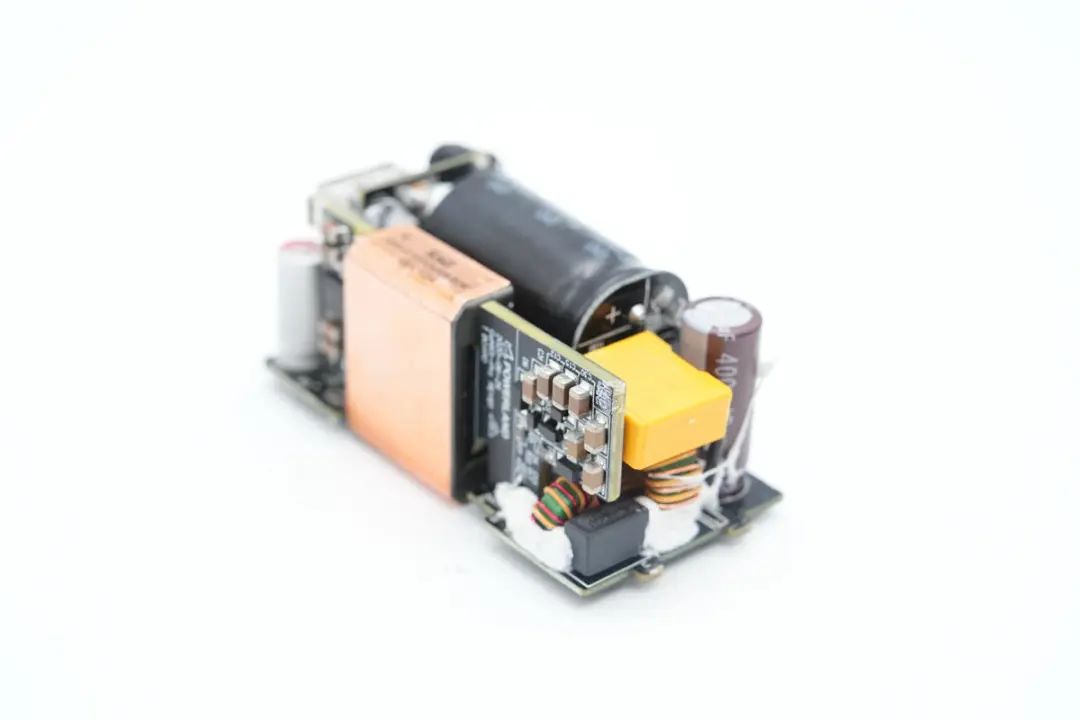

模塊一側設有平面變壓器小板，變壓器沉板降低厚度。

模塊正面一覽，大電容周邊還是留有相當一部分空間，可以有效避免積熱。

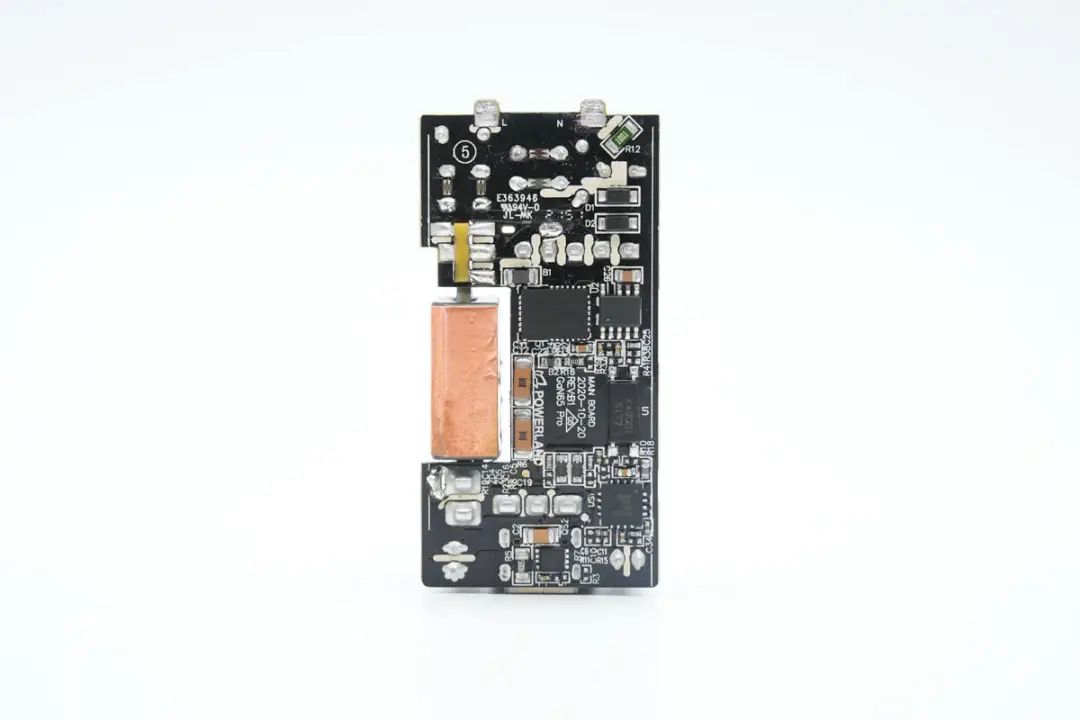

主板背面一覽，設有氮化鎵功率芯片，初級主控芯片，反饋光耦和協議芯片。

通過對PCBA模塊的觀察發現，聯想這款充電器采用高頻反激開關電源，同步整流，寬電壓輸出，由協議芯片控制USB-C接口輸出電壓，另外一路USB-A口采用同步升降壓芯片調節輸出電壓，由另外一顆協議芯片控制，不受USB-C接口輸出電壓影響，可正常進行快充輸出。

模塊輸入端可以看到有延時保險絲、共模電感、安規X電容以及高壓濾波電解電容。

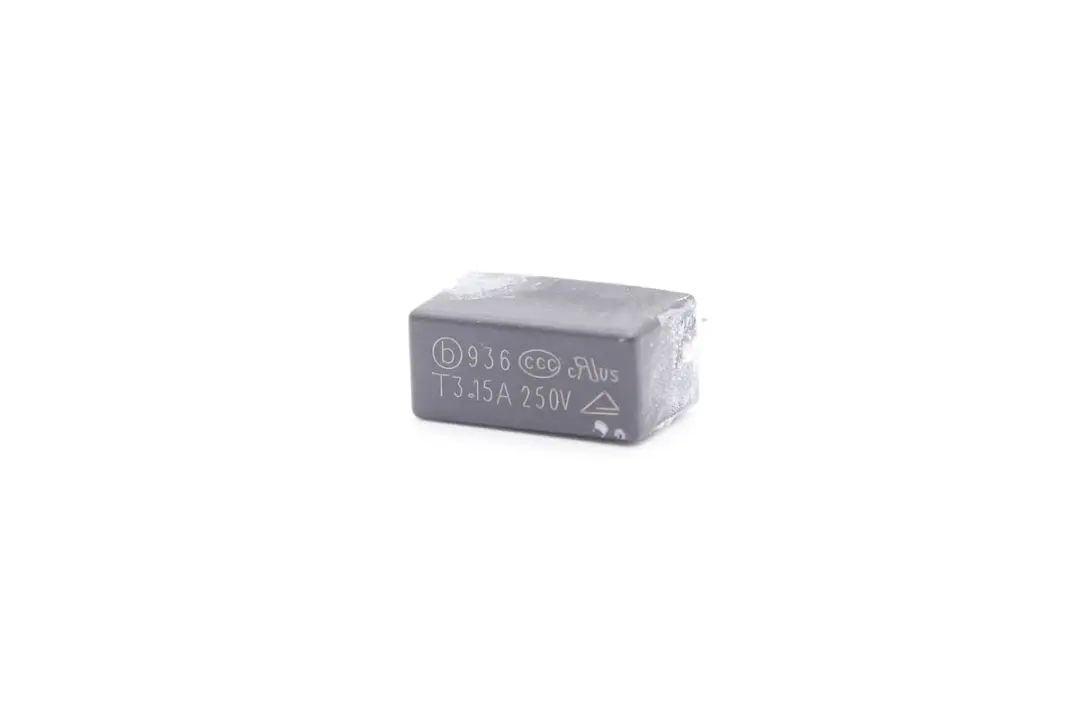

延時保險絲來自貝特電子，出料號936，規格為3.15A 250V。

共模電感雙線繞制，用于濾除EMI干擾。

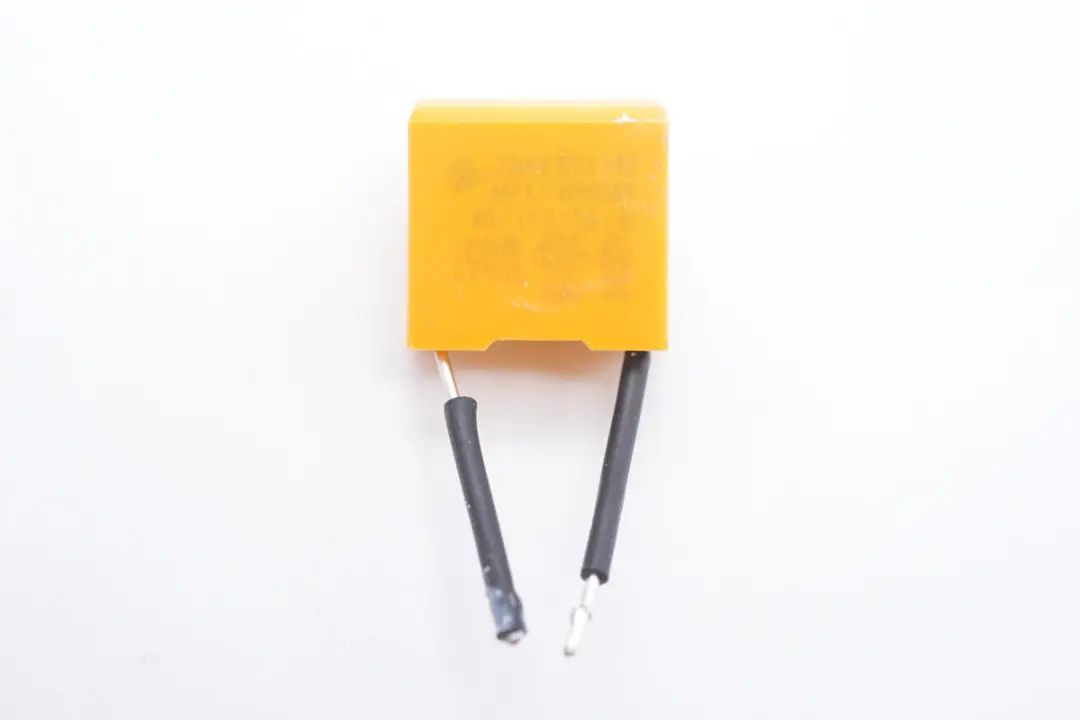

安規X電容焊接外套絕緣管。

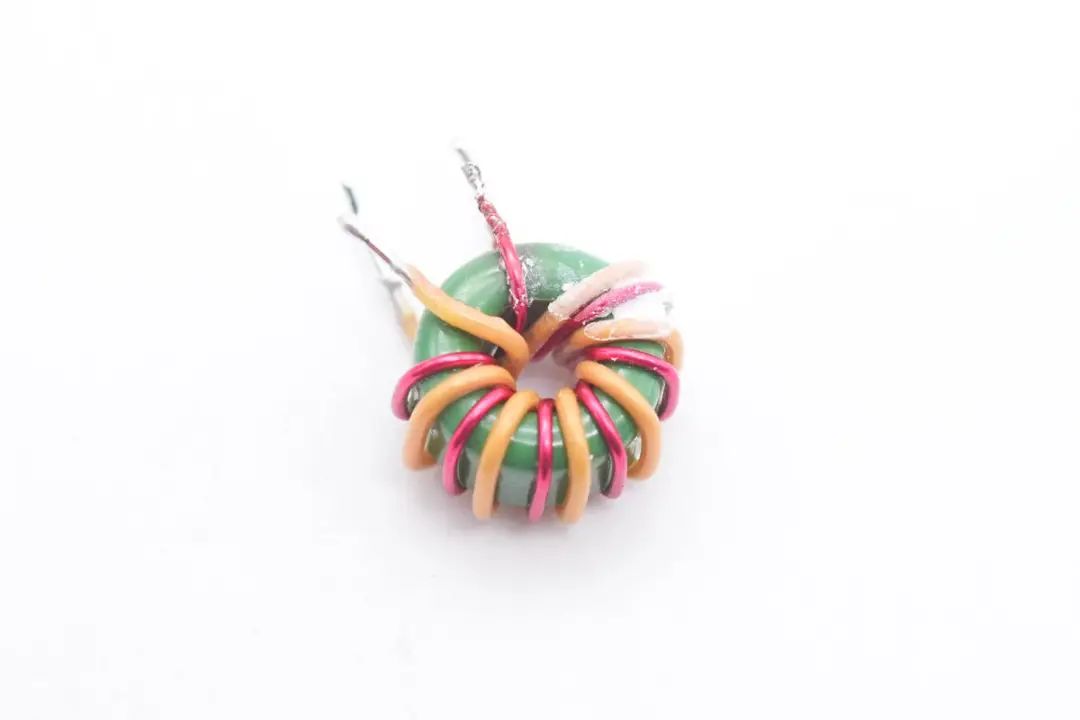

另一顆共模電感特寫。

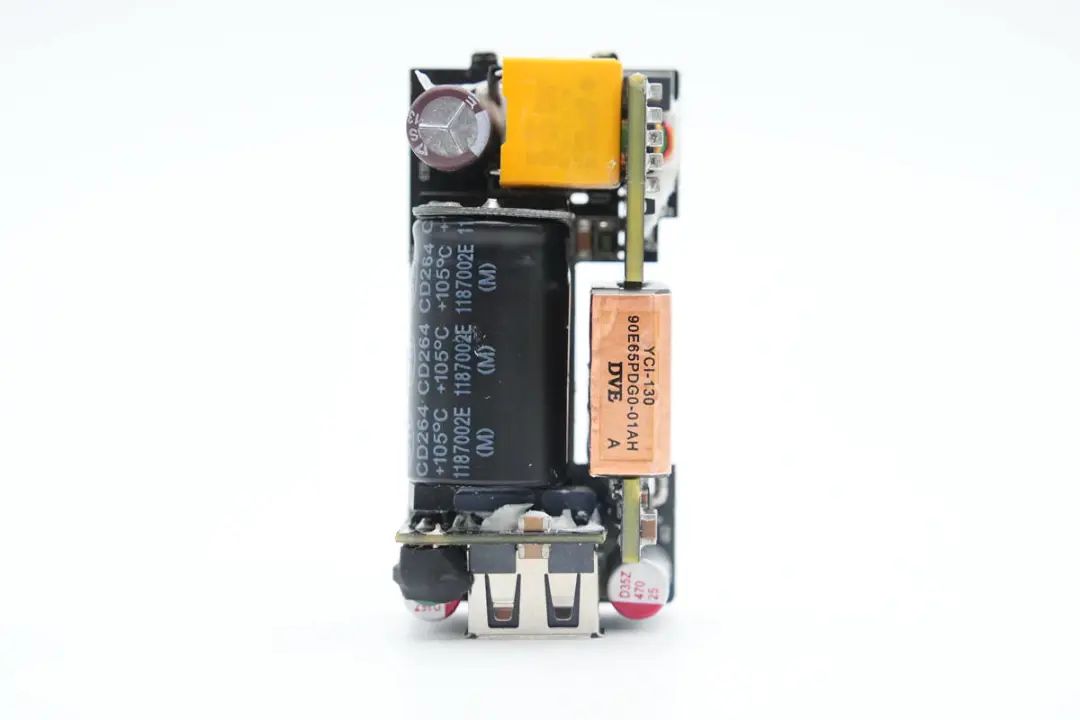

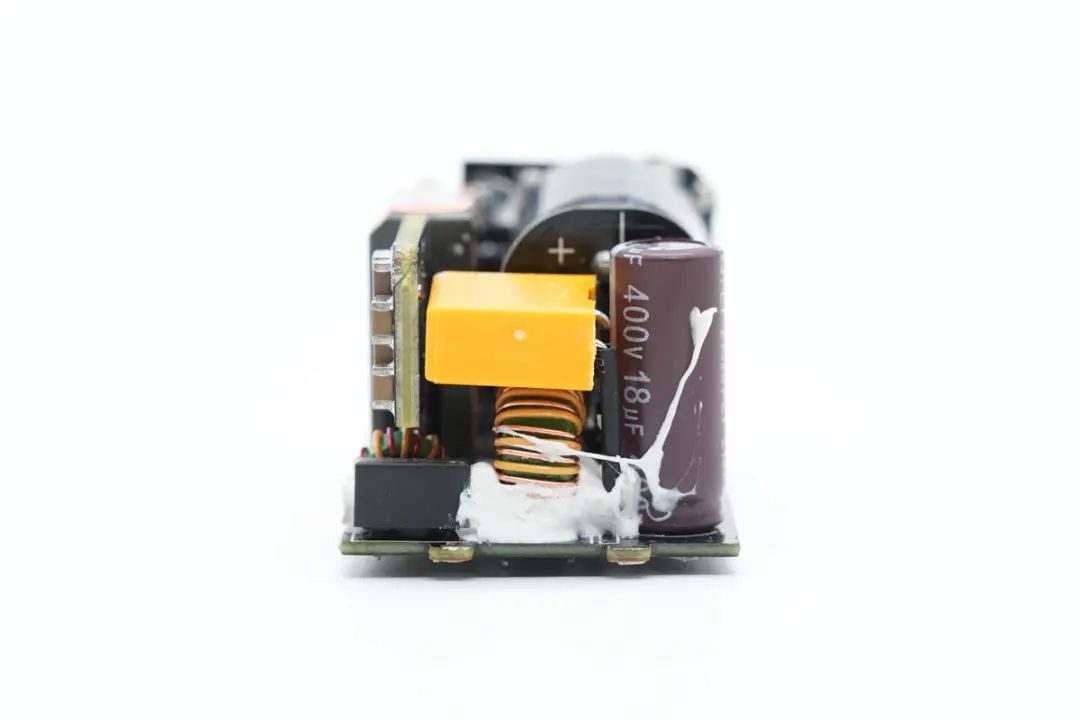

模塊側面一覽，小板兩面分別設有整流橋、大電容以及濾波電感，大電容下方有膠墊支撐。

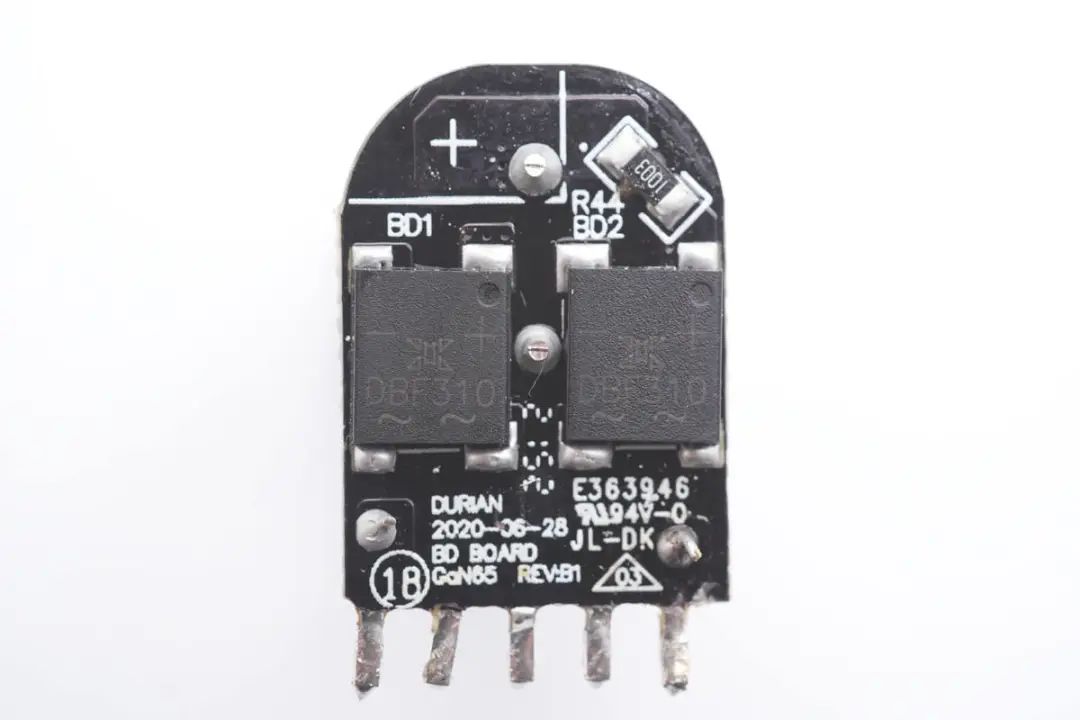

小板背面DBF310整流橋特寫，采用兩顆以均攤發熱。

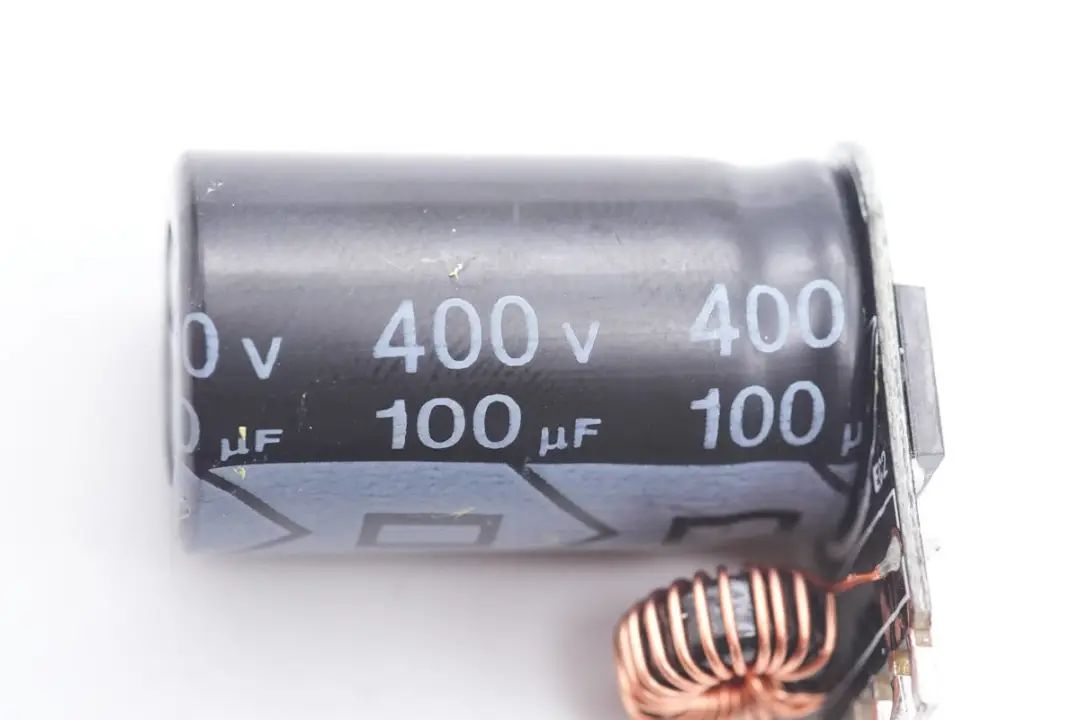

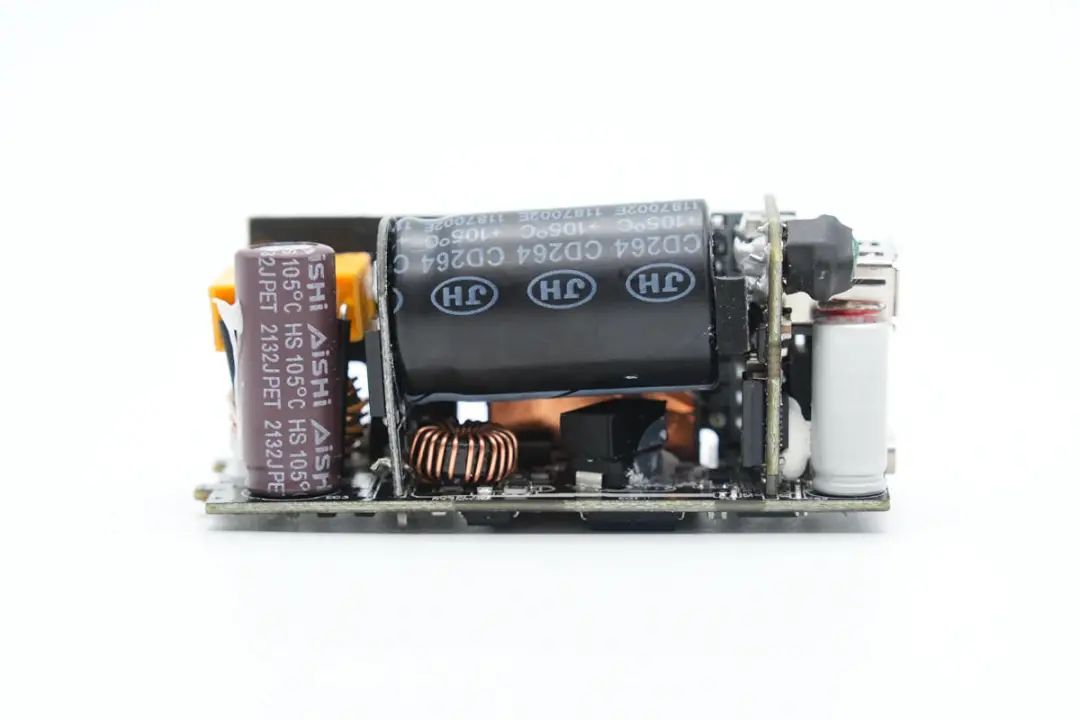

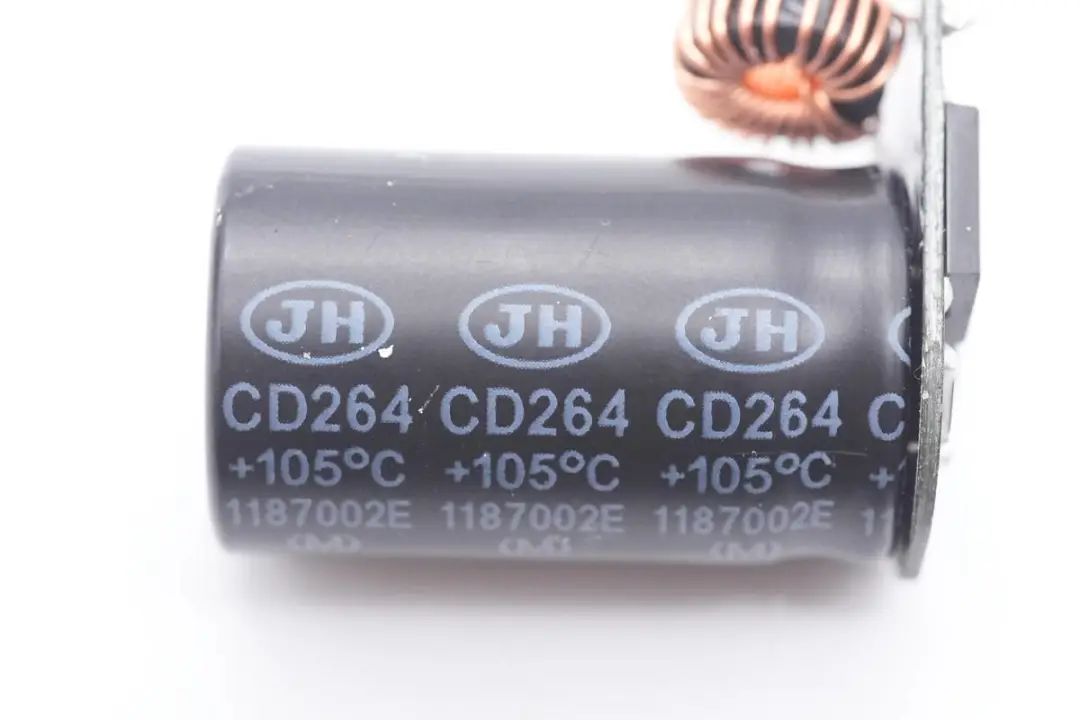

高壓濾波電解電容來自南通江海，CD264系列。

規格為400V 100μF。

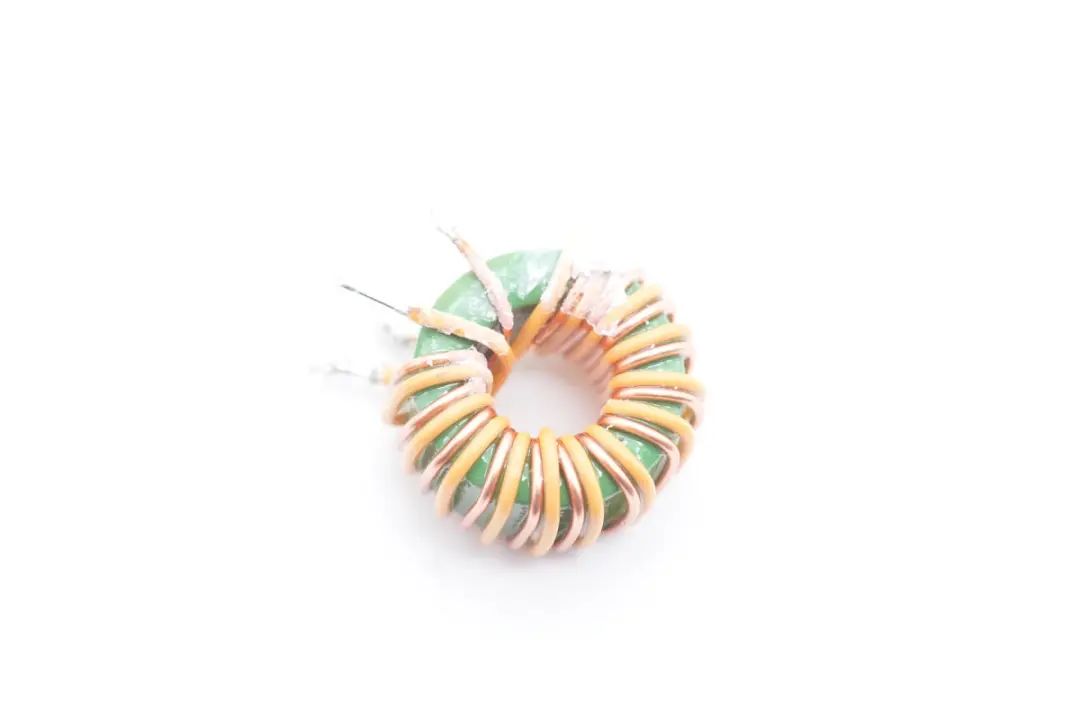

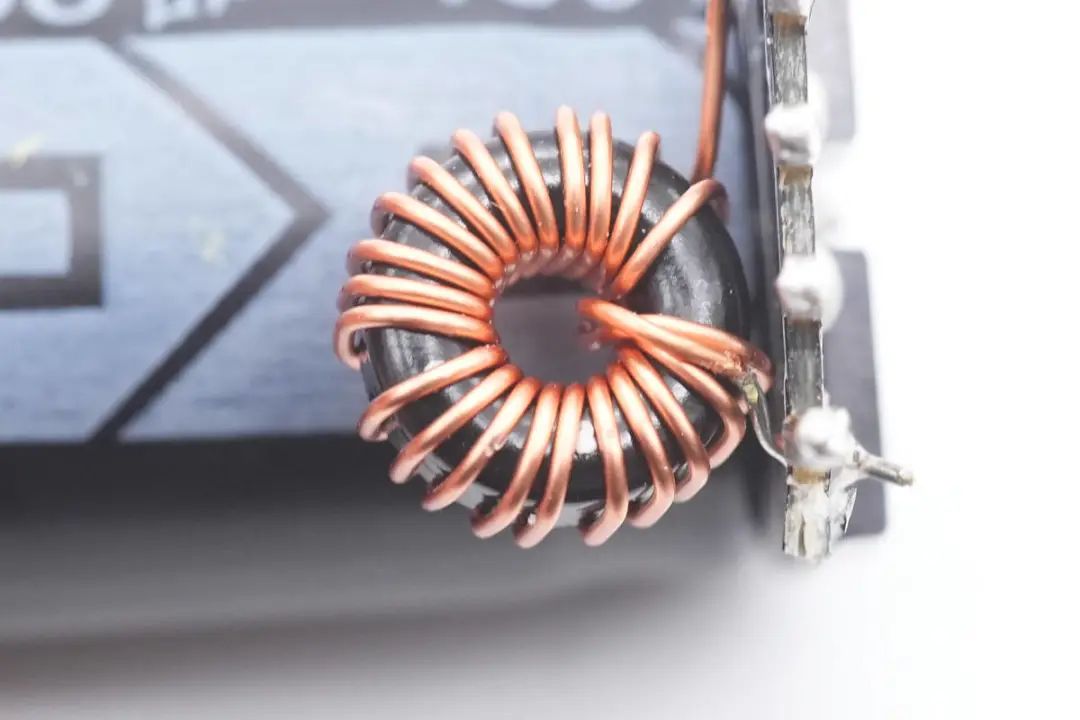

濾波電感特寫。

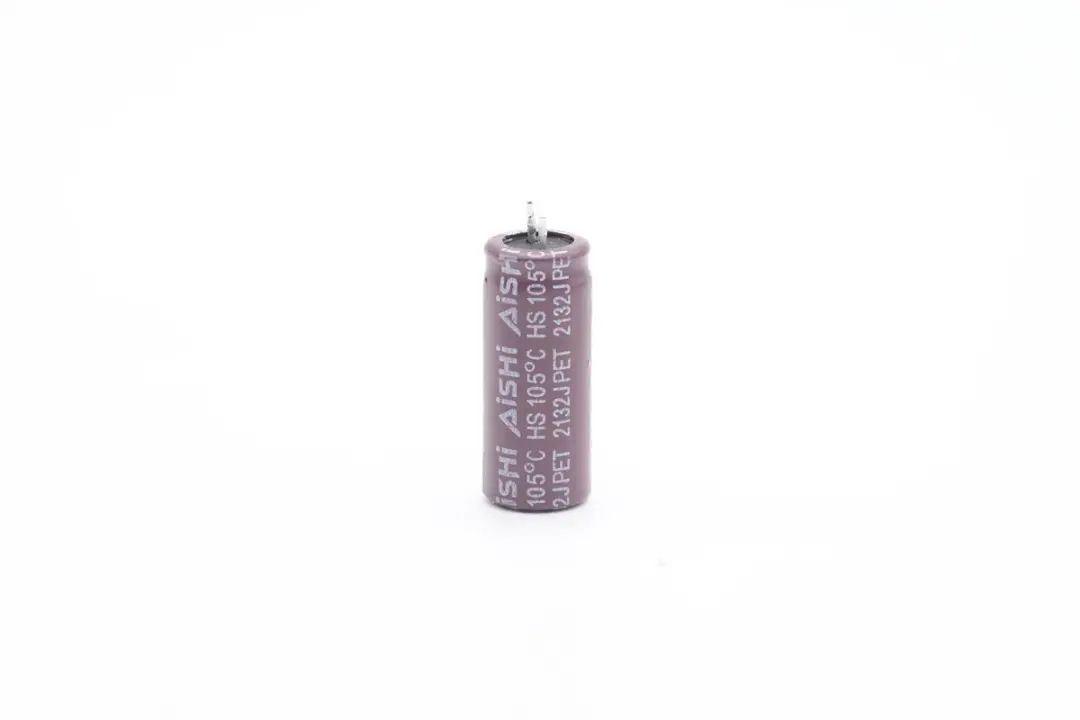

另一顆高壓濾波電解電容來自AiSHi艾華。

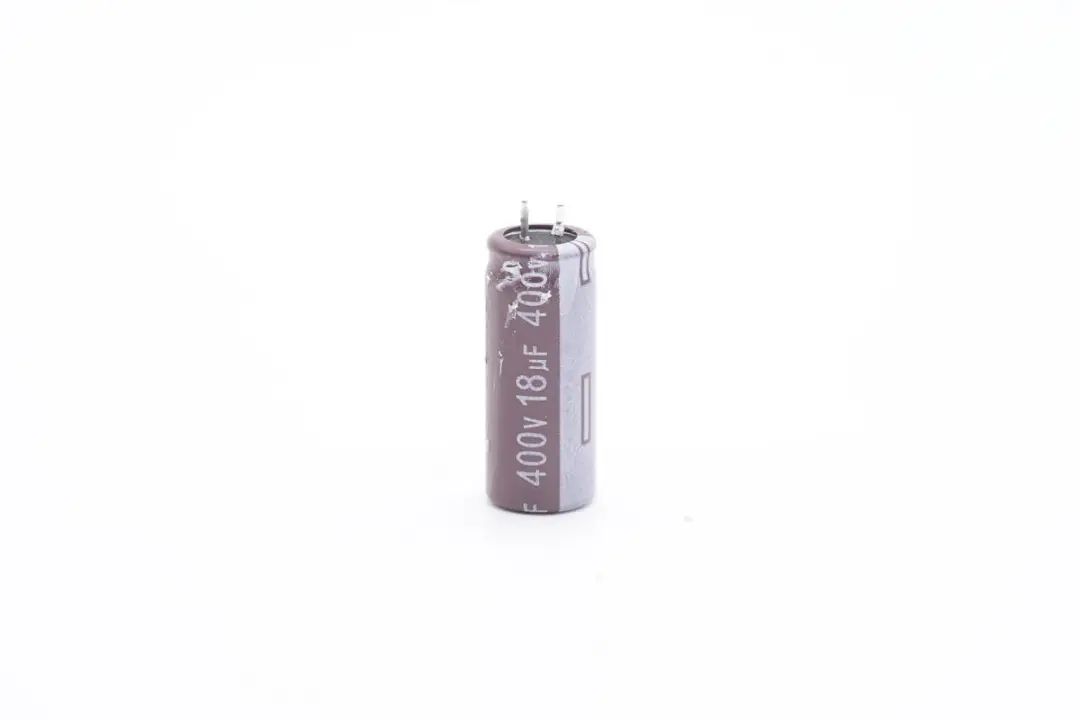

規格為400V 18μF。

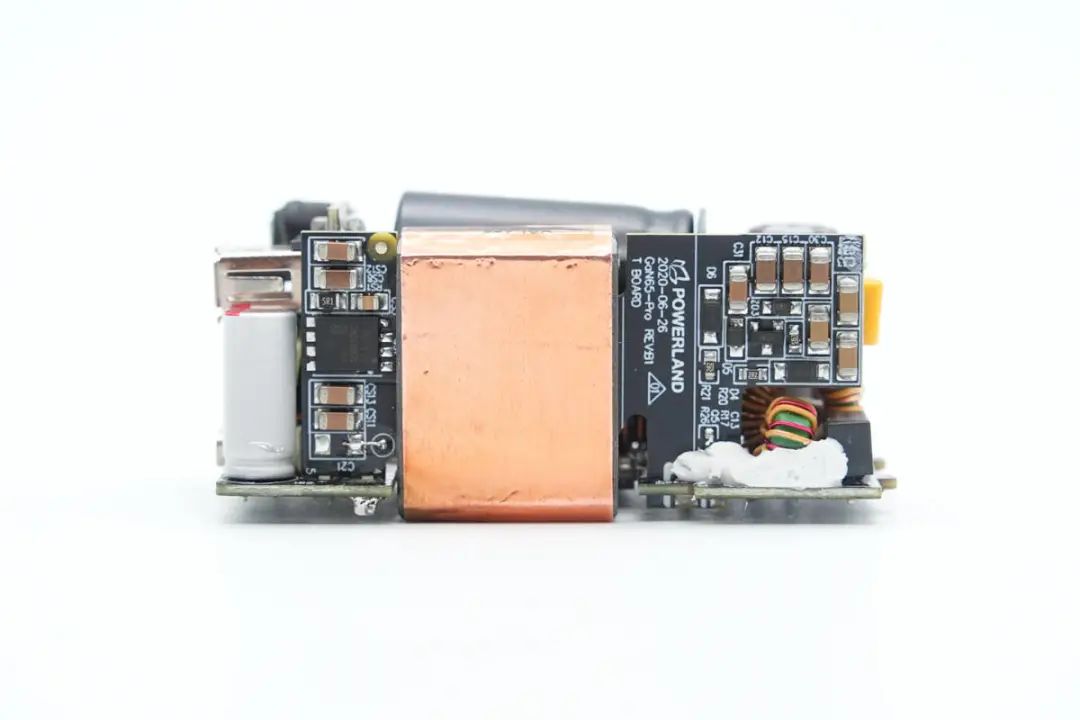

模塊另一側焊接平面變壓器小板，磁芯包裹銅箔屏蔽，左邊有一顆同步整流管。

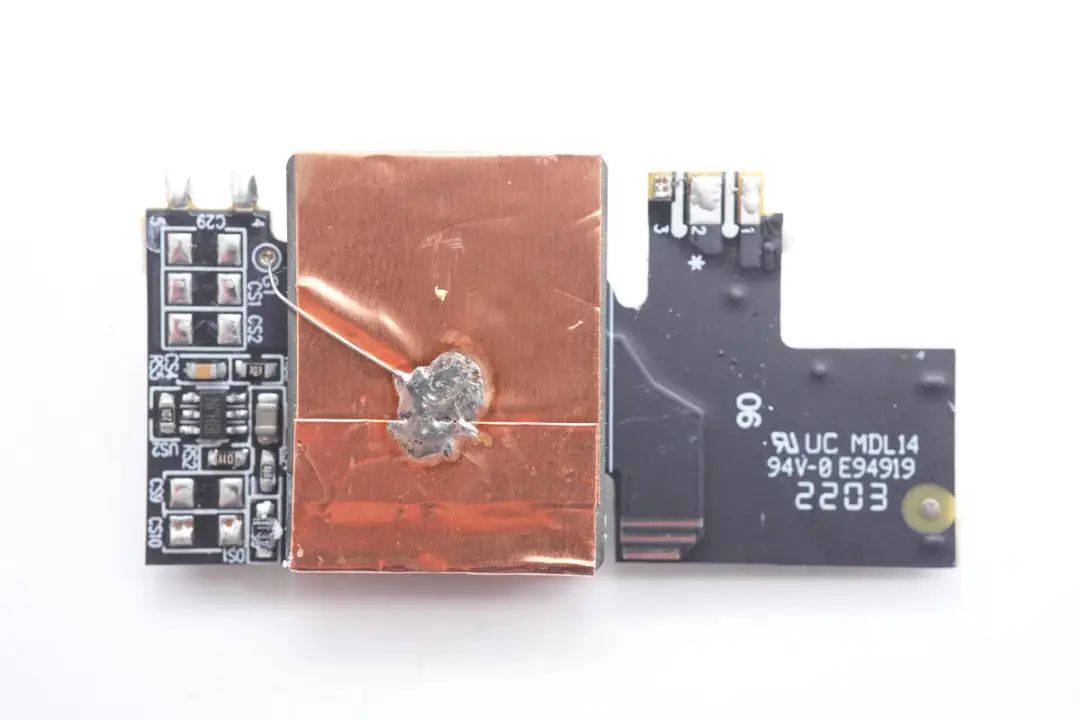

將小板拆下，變壓器做了屏蔽處理，變壓器磁芯左邊有一顆同步整流控制器。

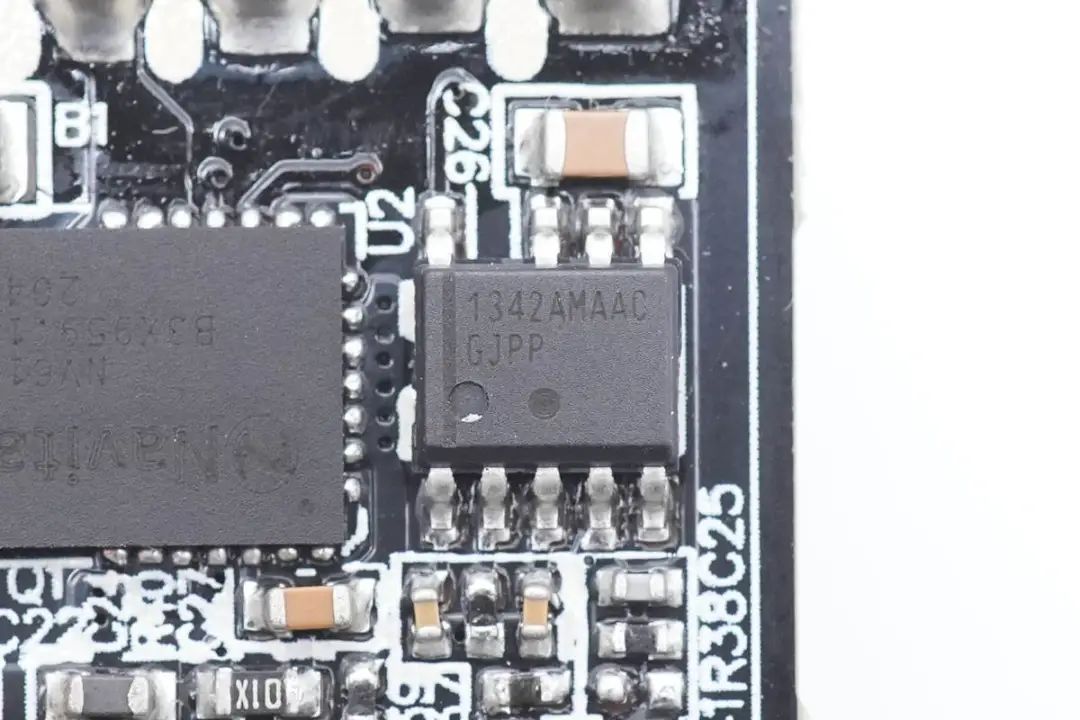

充電器初級主控芯片來自安森美，型號NCP1342，這是一顆高頻反激控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗，在快充充電器中應用廣泛。

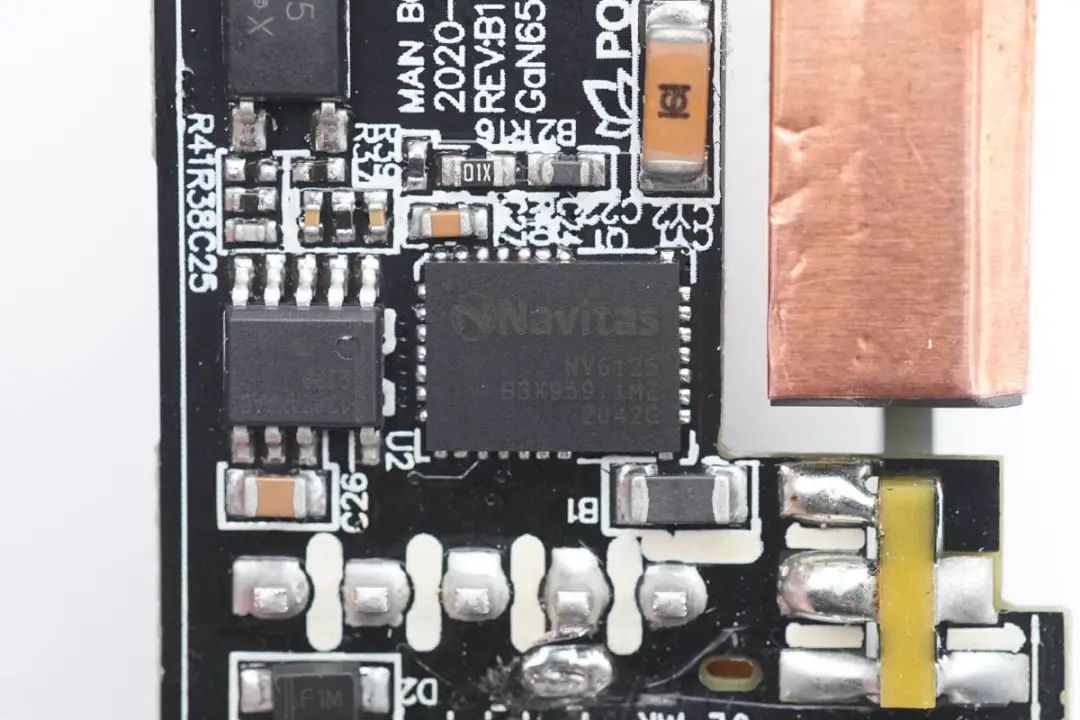

初級開關管采用納微NV6125氮化鎵功率芯片，其內置驅動器，無需外置驅動器，175mΩ導阻，耐壓650V，支持2MHz開關頻率，采用散熱增強的QFN6*8mm封裝，適用于升壓，降壓，半橋，全橋開關電源等諸多應用場合。

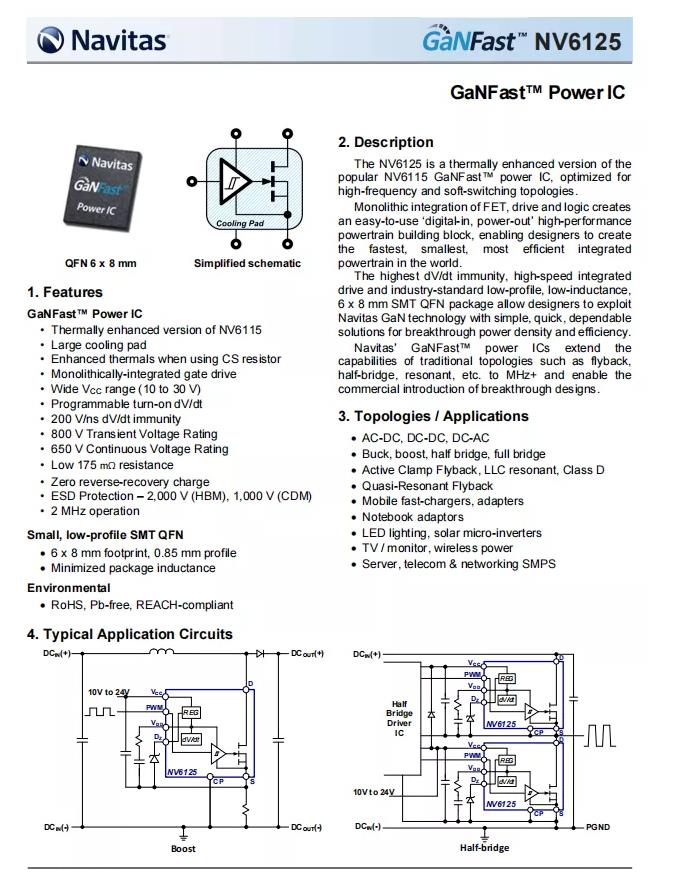

納微NV6125資料信息。

充電頭網了解到，采用該芯片的還有OPPO新款65W超級閃充氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、聯想90W閃充雙口氮化鎵充電器、thinkplus65W氮化鎵快充、鴻達順65W 2C1A氮化鎵快充等多款產品。此外納微其它型號氮化鎵功率芯片還被雷柏65W GaN快充、小米GaN充電器Type-C 65W 、OPPO 50Ｗ餅干氮化鎵快充、貝爾金68W雙C口GaN充電器等數十款產品采用。

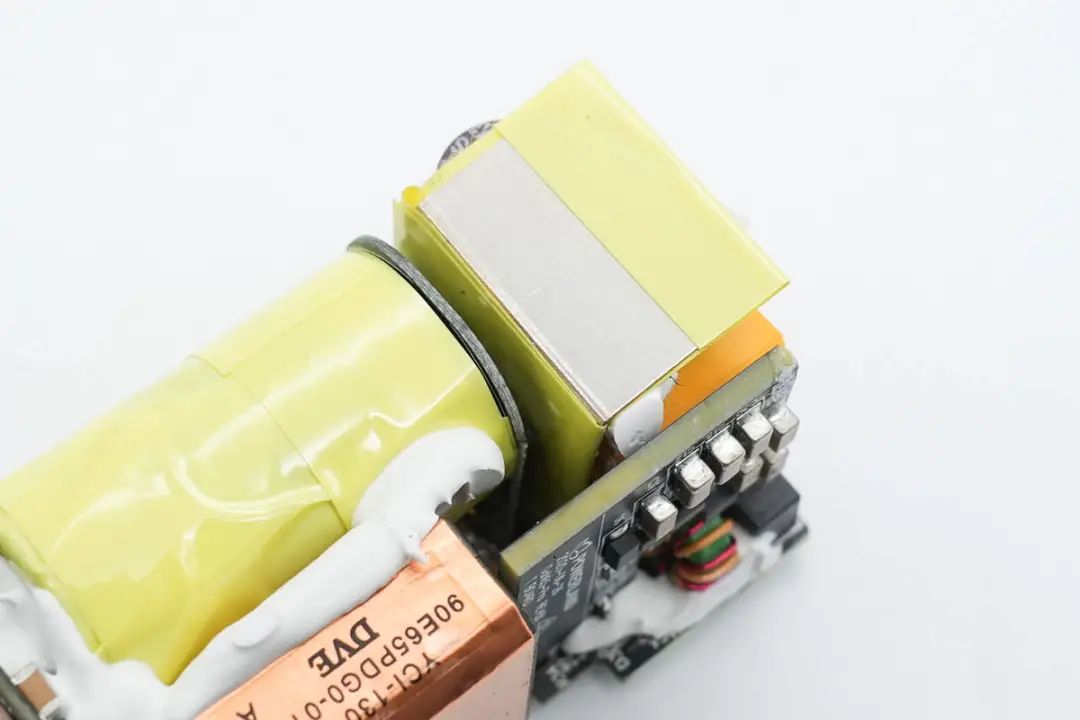

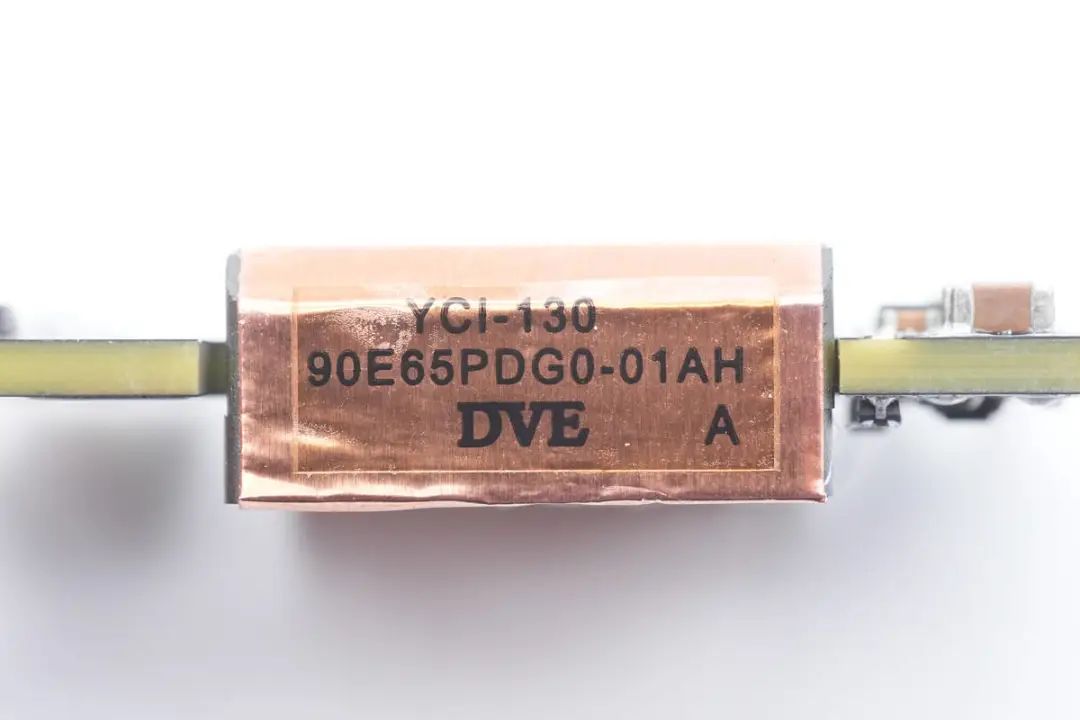

平面變壓器銅箔上貼有信息，從DVE可以看出變壓器來自帝聞。

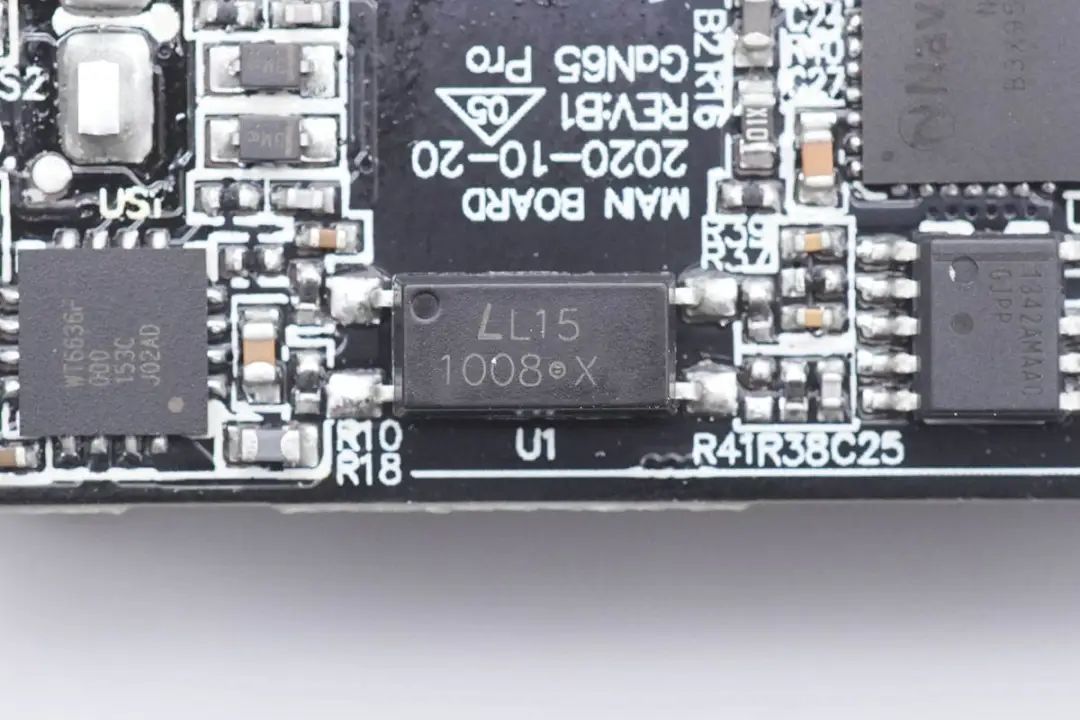

1008光耦特寫，用于輸出電壓反饋。

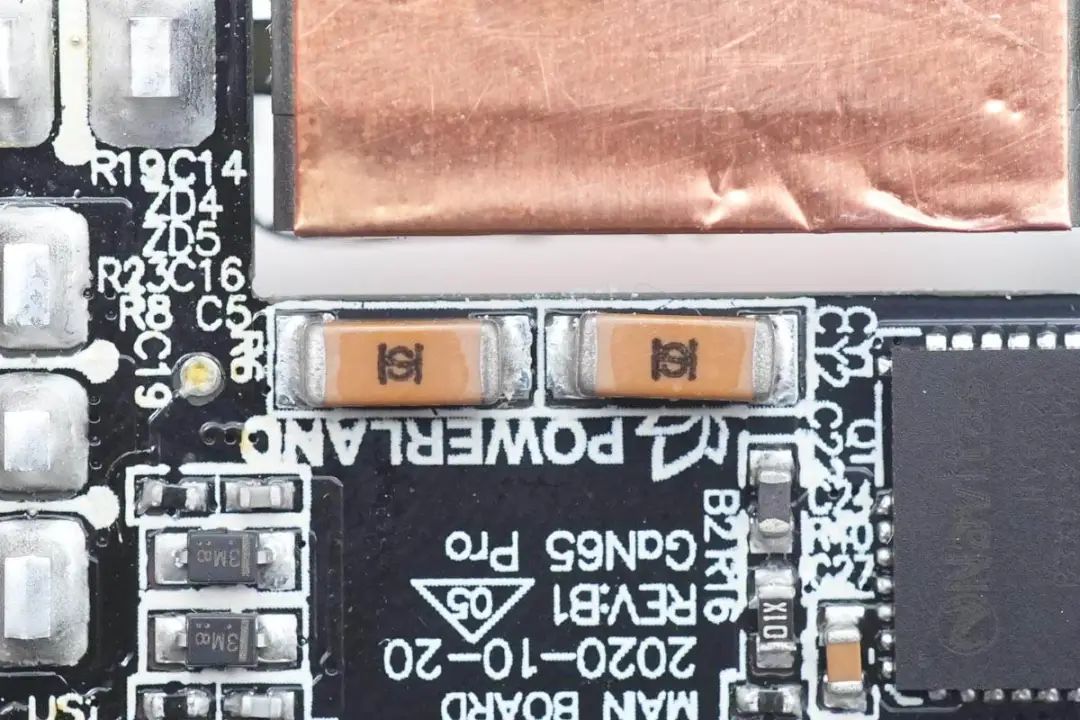

兩顆貼片Y電容特寫，來自禾伸堂，兩顆串聯增加耐壓，提升安全性。

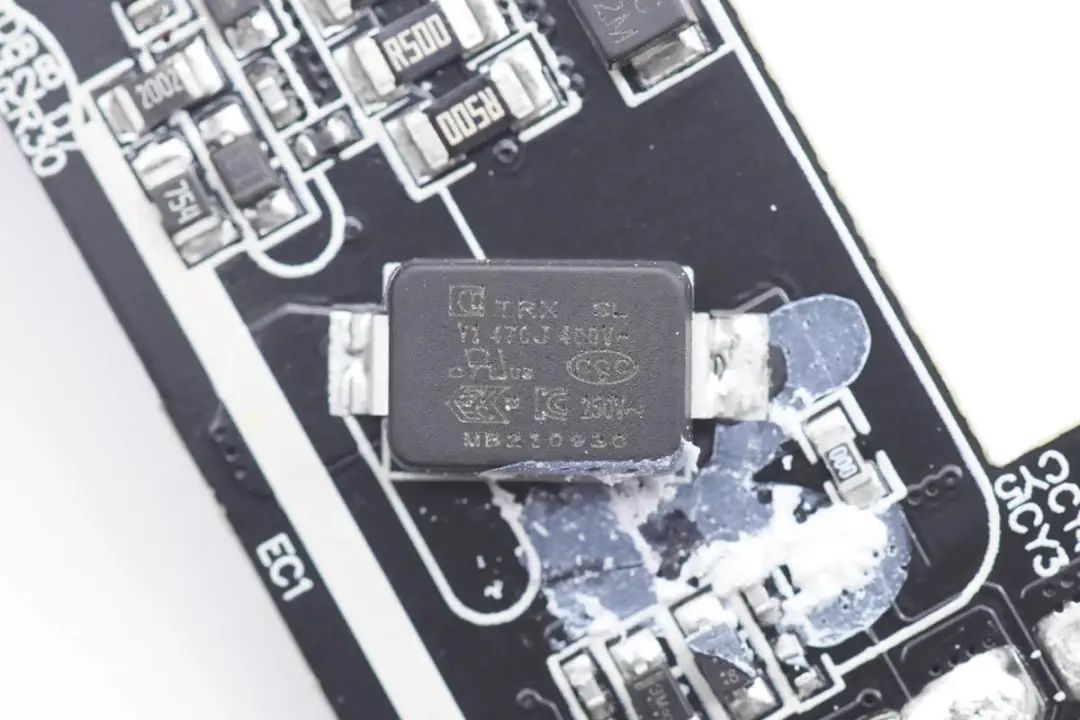

板子正面還有一顆貼片Y電容，來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1470J。

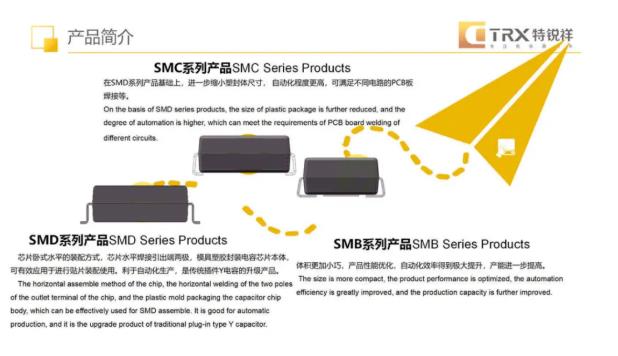

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

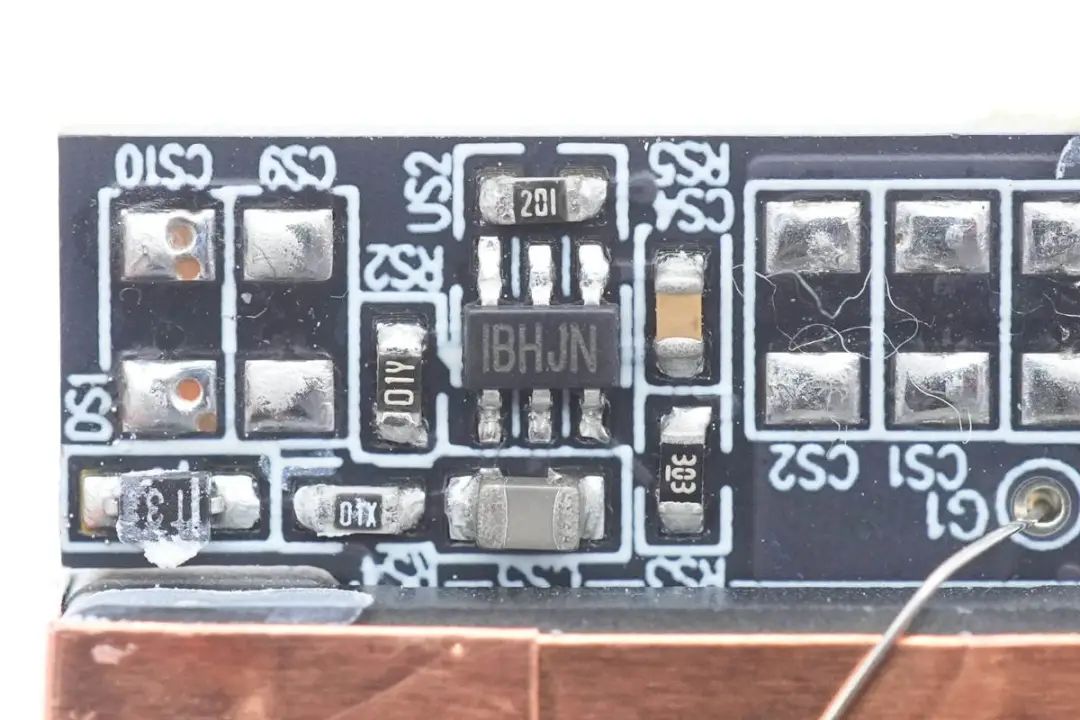

同步整流控制器采用MPS MP6908A，最高工作頻率600KHz，支持DCM/CCM/QR準諧振工作模式，內置振鈴檢測防止DCM和QR運行下誤開通，支持邏輯電壓和標準電壓同步整流管。

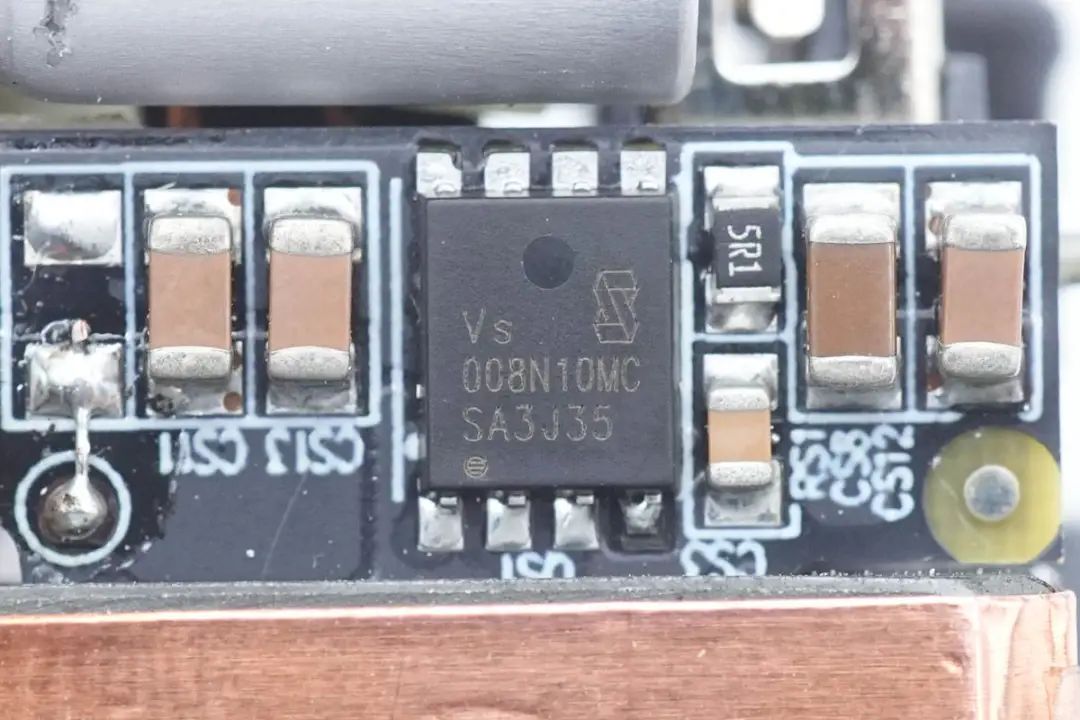

同步整流管來自威兆，型號VSP008N10MSC，NMOS，耐壓100V，導阻6mΩ，采用PDFN5*6封裝，采用邏輯電壓驅動。

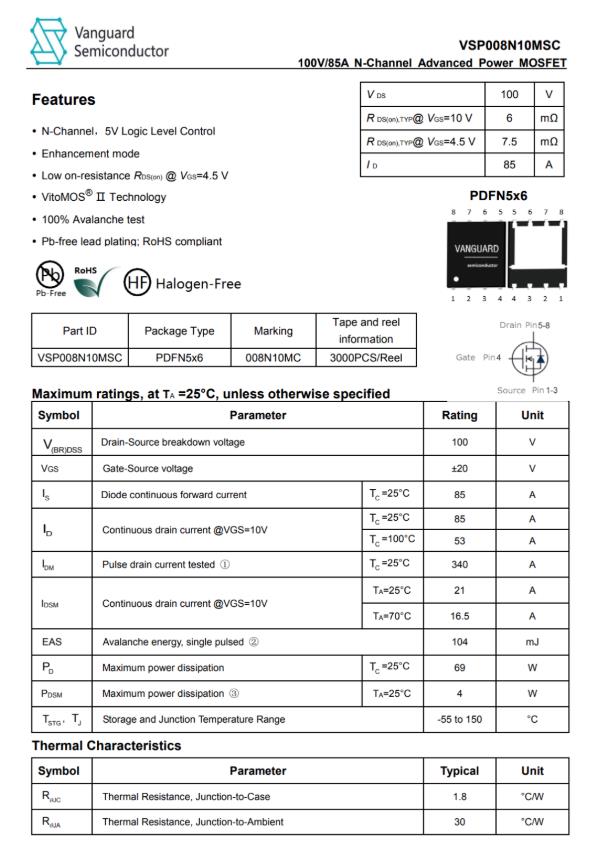

威兆 VSP008N10MSC 詳細資料。

充電頭網拆解了解到，采用威兆VSP008N10MSC的還有米物甄妙65W 2C1A氮化鎵充電器、華碩adol 65W氮化鎵充電器、努比亞65W氘鋒三口氮化鎵快速充電器、聯想65W PD快充火柴盒電源等產品，威兆MOS也獲得華為、小米、三星、OPPO等眾多知名品牌的認可。

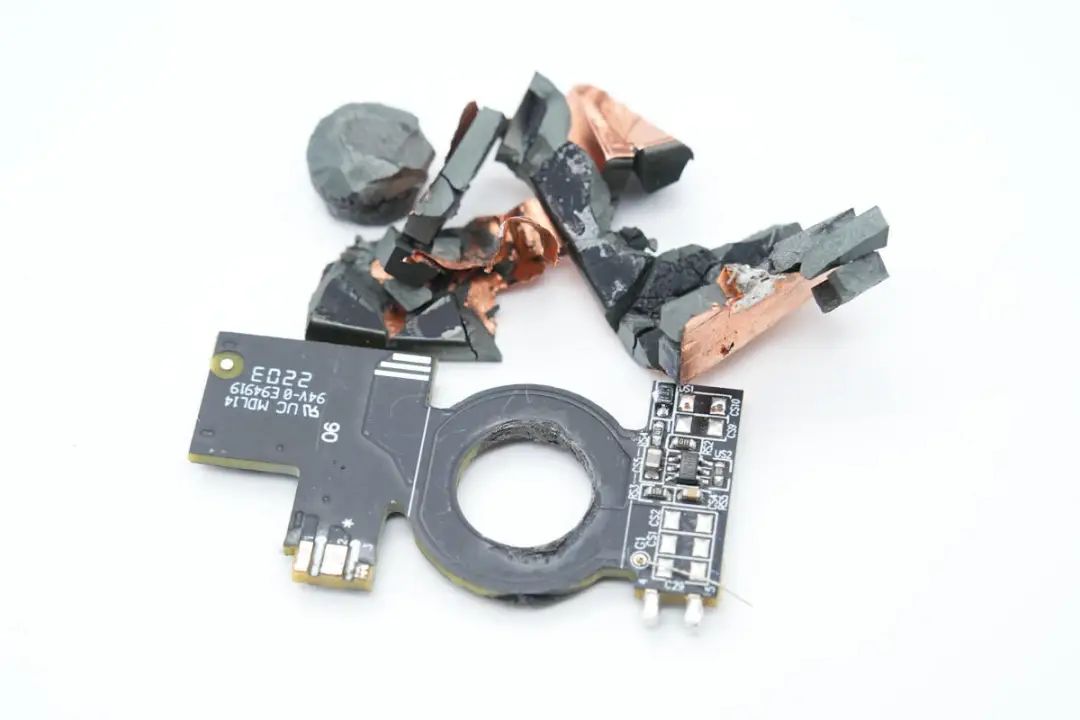

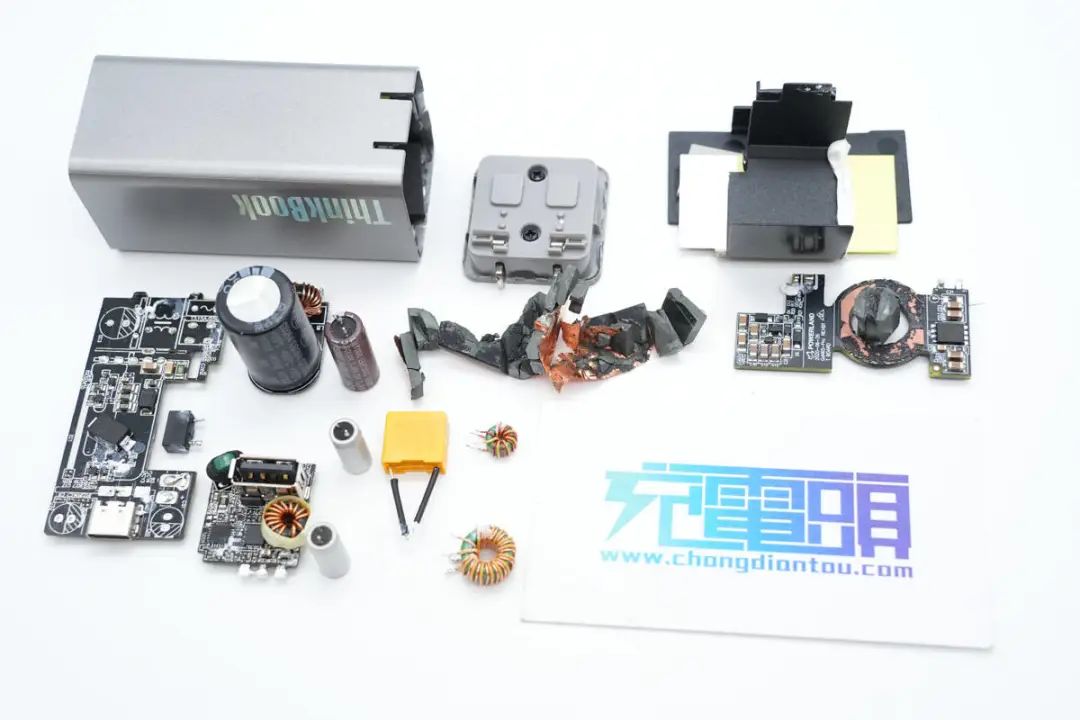

平面變壓器敲碎一覽。

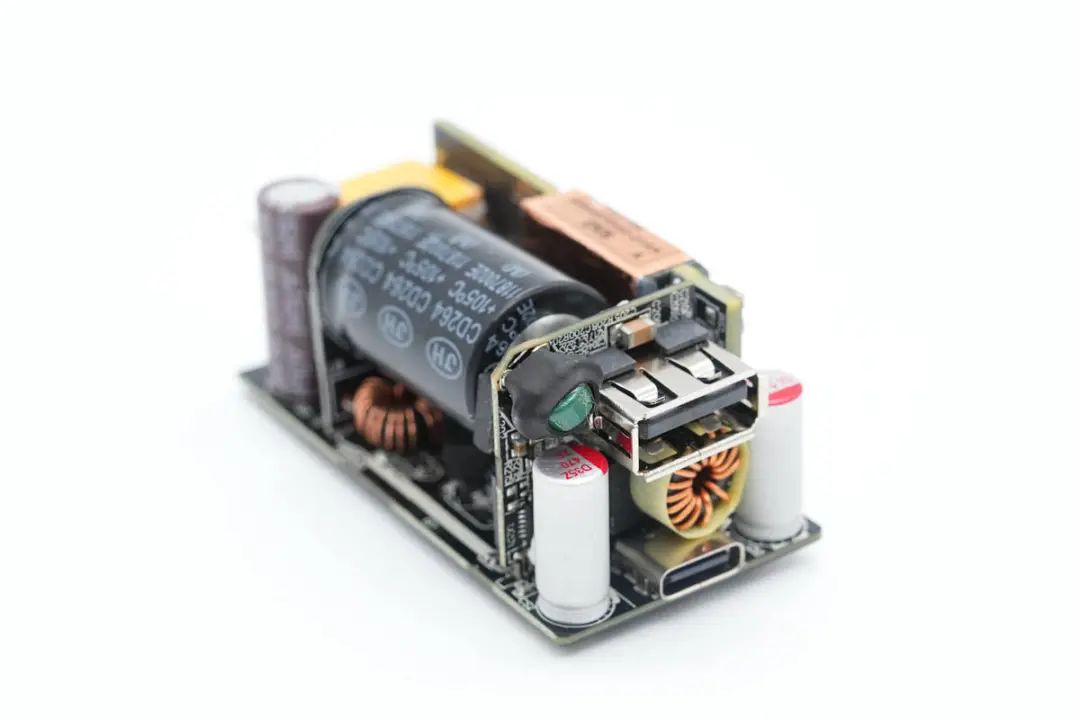

輸出端一覽，主板上焊接兩顆固態電容以及USB-C母座，小板上設有USB-A口二次降壓輸出電路。

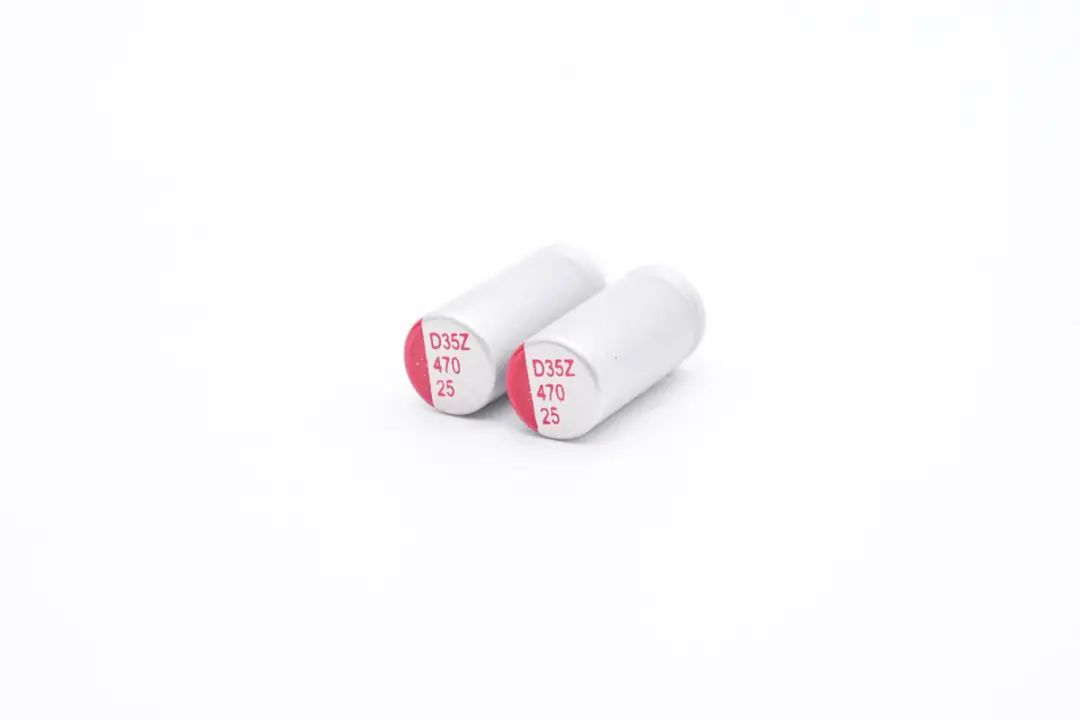

兩顆輸出濾波固態電容特寫，規格為25V 470μF。

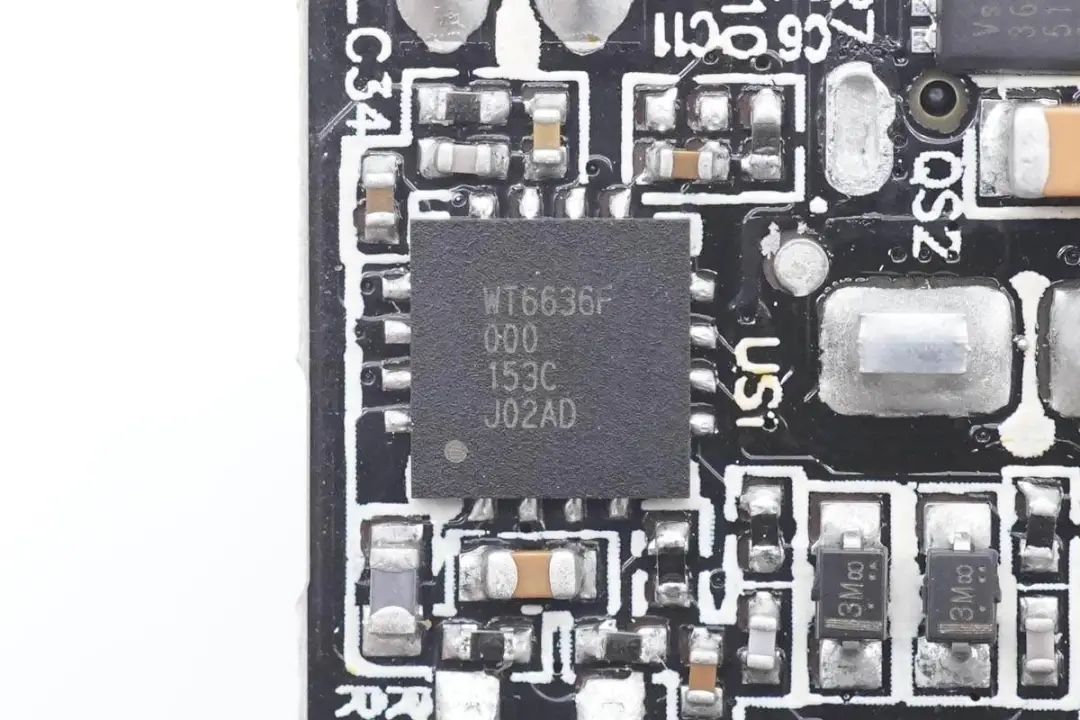

USB-C口協議IC采用偉詮WT6636F，這是一顆通過USB-IF協會USB PD3.0（PPS）認證的協議芯片（TID號：1080018），另外通過了高通QC4+認證，認證號QC20200316138。左下角焊接熱敏電阻，用于充電器過熱保護。

WT6636F支持USB PD3.0和PPS，內置可編程的恒壓恒流控制，集成低側電流采樣放大器，支持線損補償，支持多重保護功能，包括數據腳的過壓保護，內部集成10bit ADC用于電壓和電流檢測，內置8051內核單片機，內置放電MOS管。

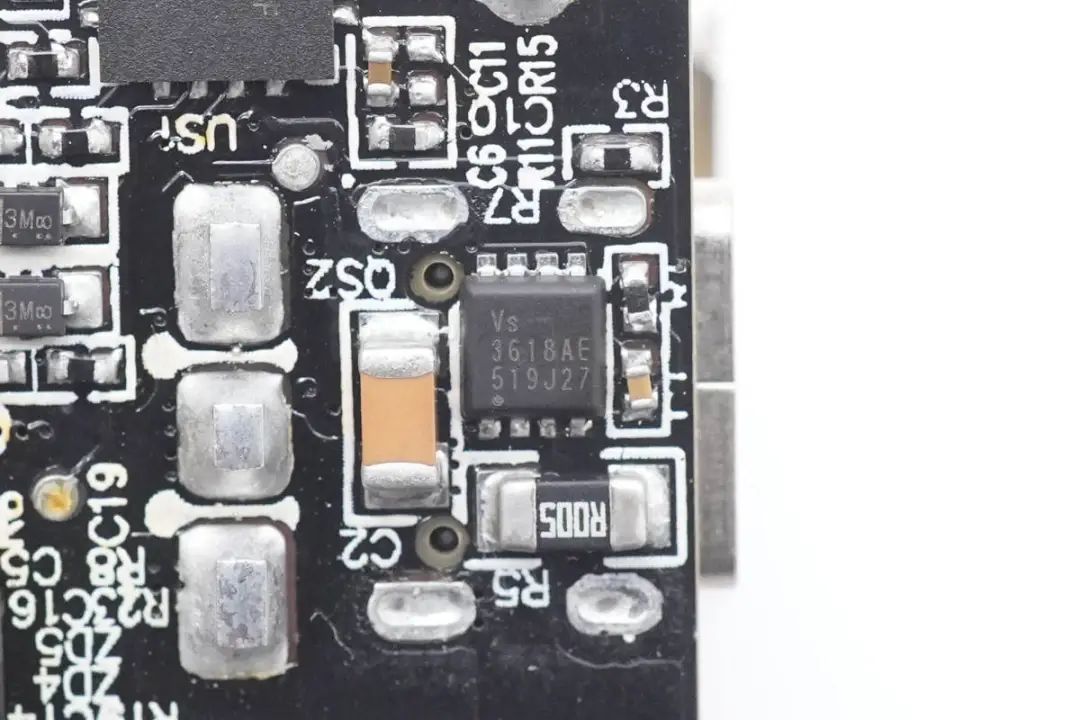

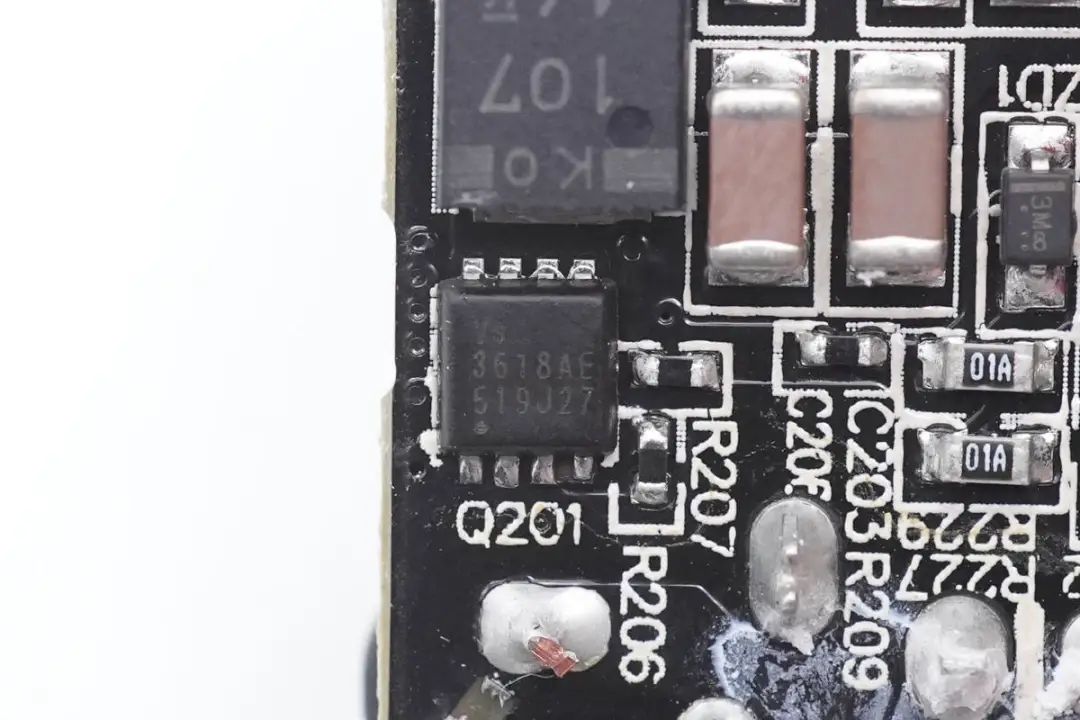

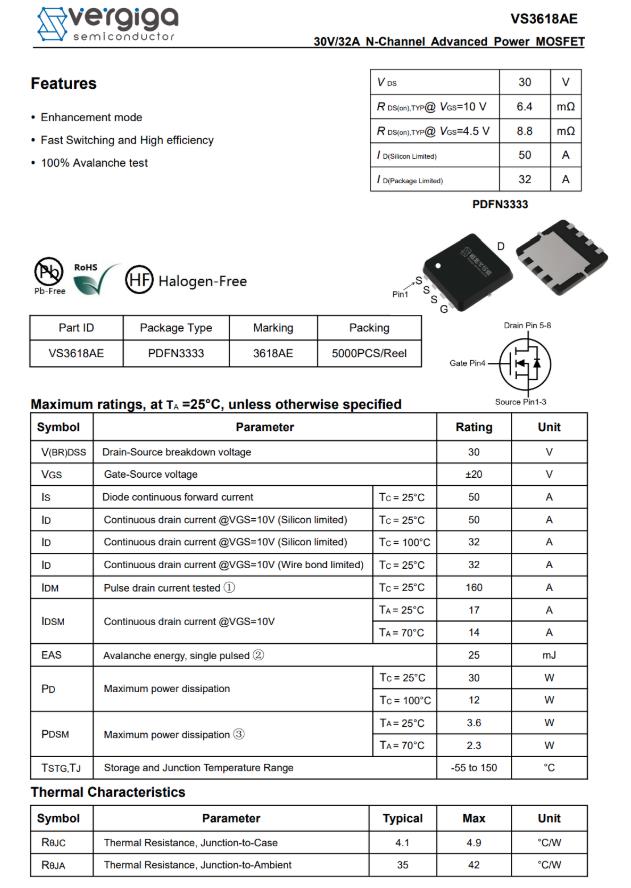

輸出VBUS開關管來自威兆半導體，型號VS3618AE，是一顆耐壓30V的NMOS管，導阻為6.4mΩ，采用PDFN3333封裝。

充電頭網通過拆解了解到，采用威兆VS3618AE的產品還有華為27W超級快充無線車充、小米無線車充、小米無線充電寶、堅果餅式無線充電座、魅族無線充電器無線充電產品以及小米65W USB PD快充充電器、紫米10000mAh USB PD快充移動電源移動電源和充電器等，威兆MOS的產品性能也獲得眾多知名品牌認可。

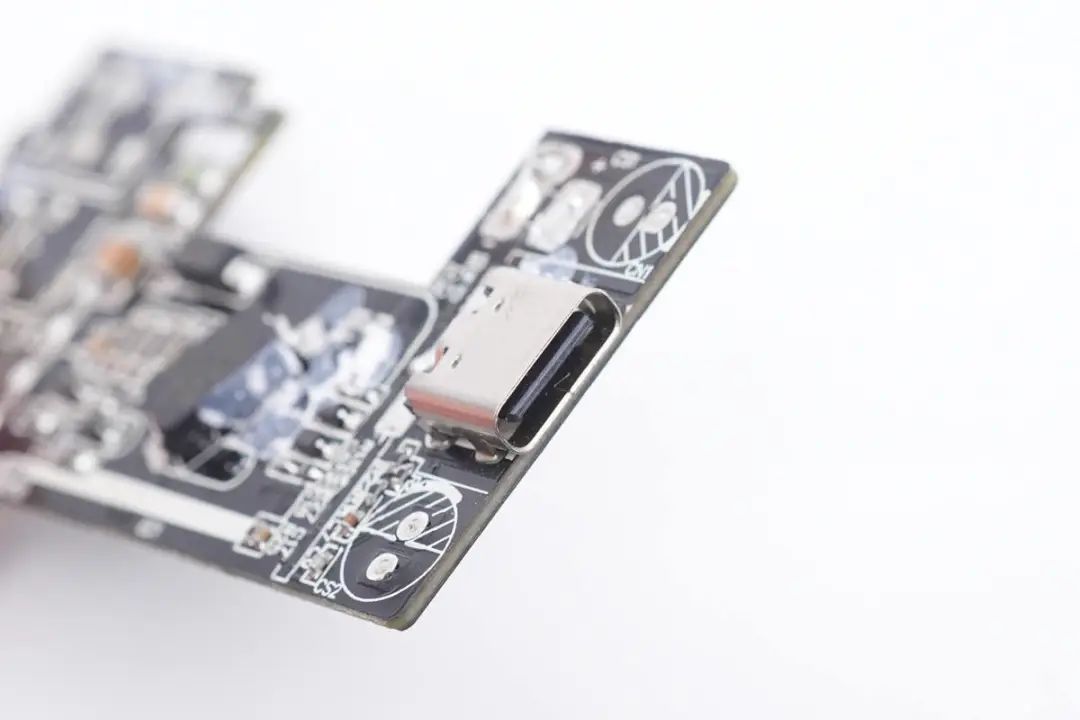

USB-C母座特寫，過孔焊接。

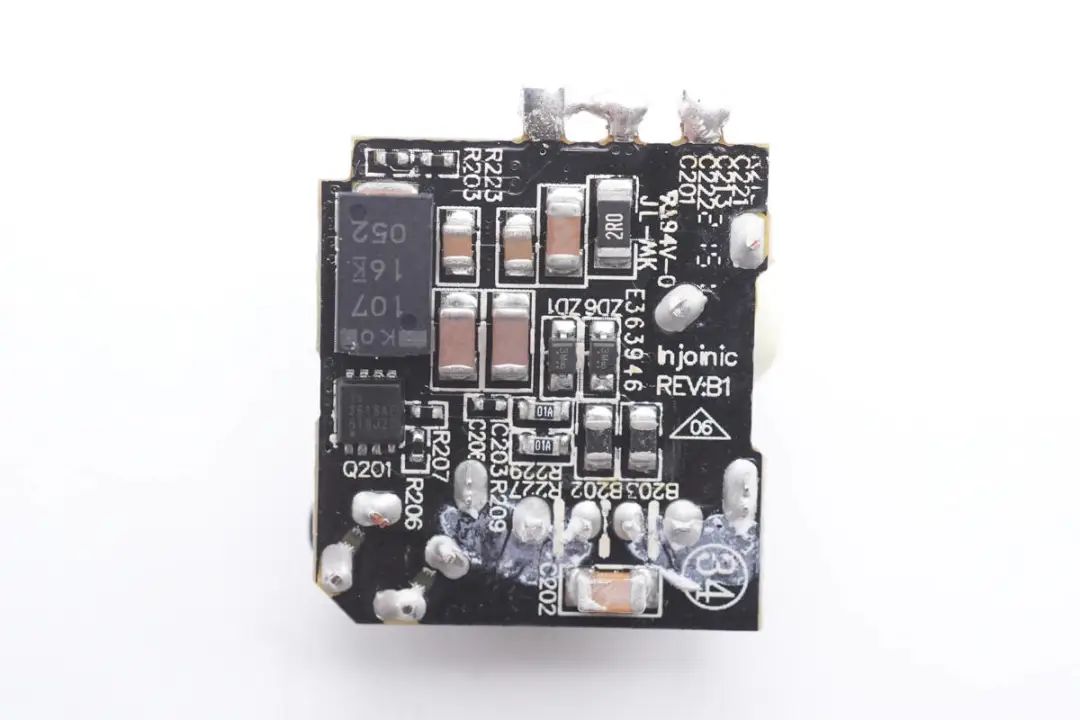

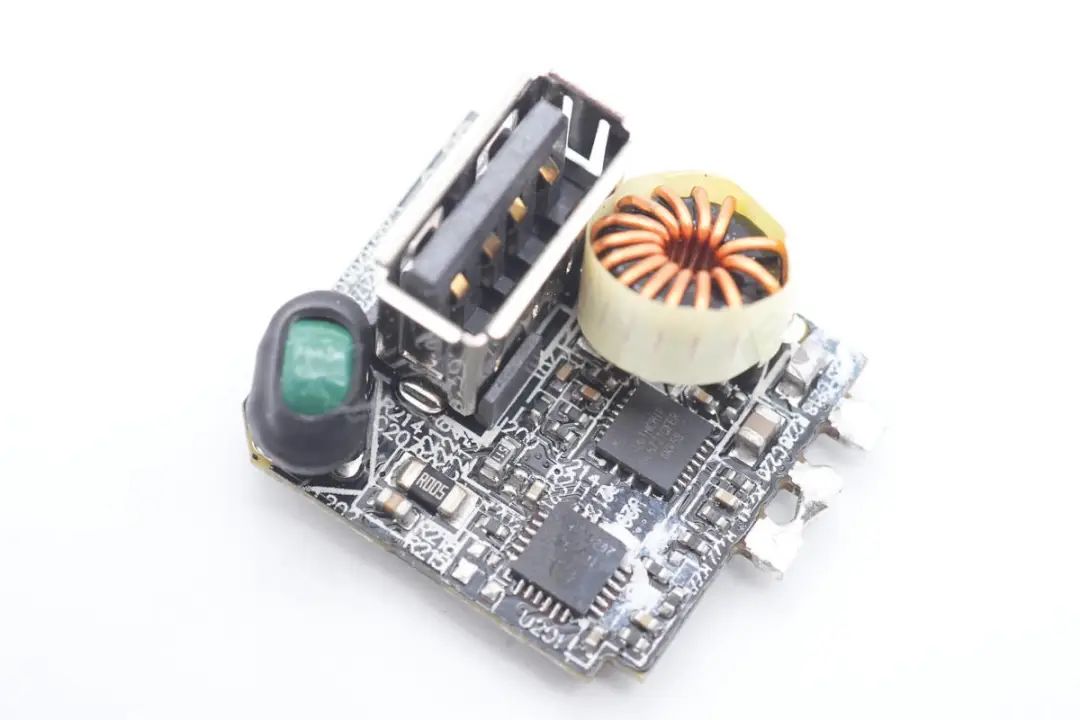

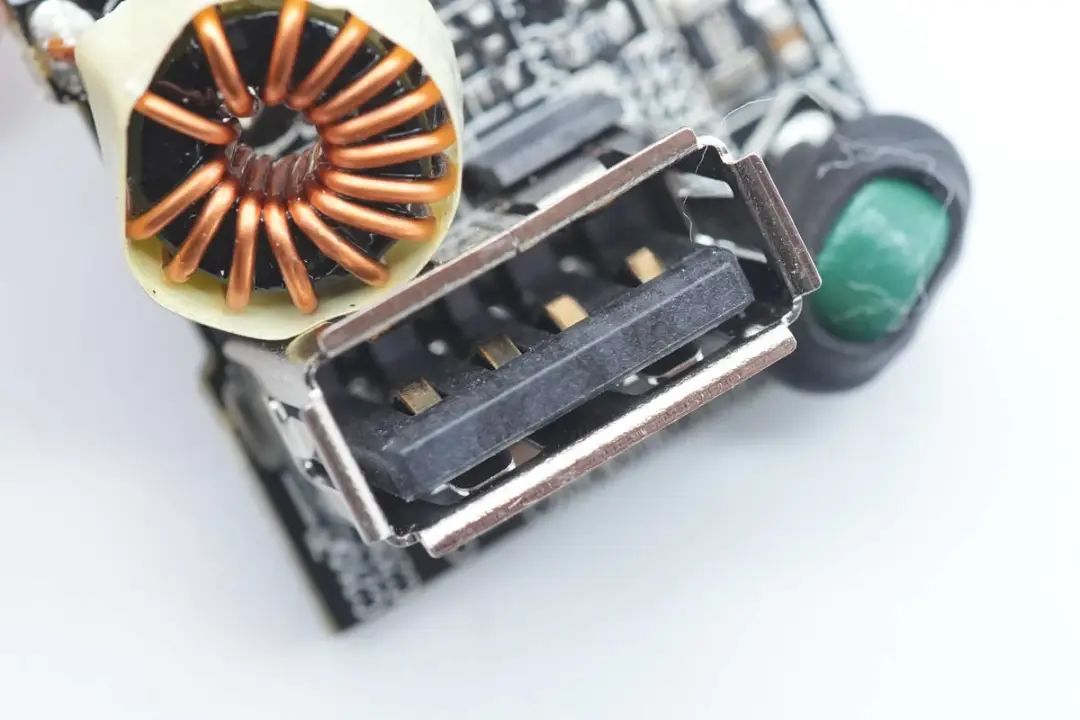

輸出端小板正面設有同步升降壓控制器、協議芯片、升降壓電感、濾波電感以及USB-A母座。

背面設有濾波鉭電容以及輸出VBUS開關管。

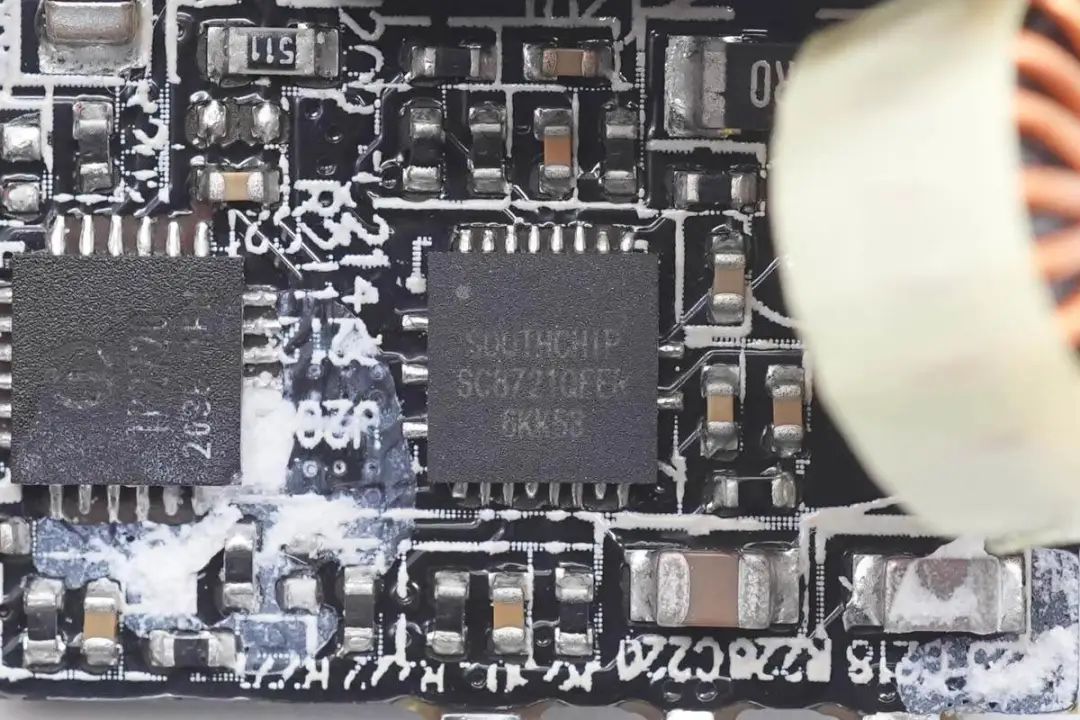

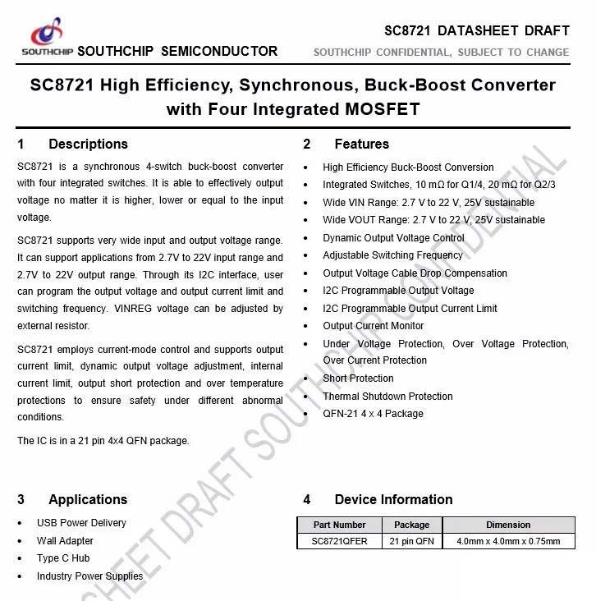

同步升降壓轉換器采用南芯SC8721，這是一顆超高效率，集成了4顆功率管的同步Buck-Boost轉換器，最大限度簡化客戶系統設計，減少PCB面積占用及BOM，高效率能夠有效減少熱損耗。SC8721的輸出電壓能夠高于，等于或低于輸入電壓。SC8721擁有超寬的輸入及輸出電壓范圍，輸入輸出電壓范圍能夠達到2.7V至22V。

SC8721集成了I2C功能，方便客戶使用控制芯片，用戶可通過I2C配置輸出電壓，輸出電流限流及開關頻率。SC8721采用電流控制模式，支持輸出電流限流，動態輸出電壓調整，內部電流限流，輸出短路保護及過溫保護，SC8721采用21pin 4*4 QFN封裝。

充電頭網了解到，采用該芯片的產品還有ANKER 25600mAh移動電源、努比亞紅魔45W USB PD氘鋒移動電源、小米20000mAh移動電源、thinkplus 14000mAh 45W PD快充移動電源等。

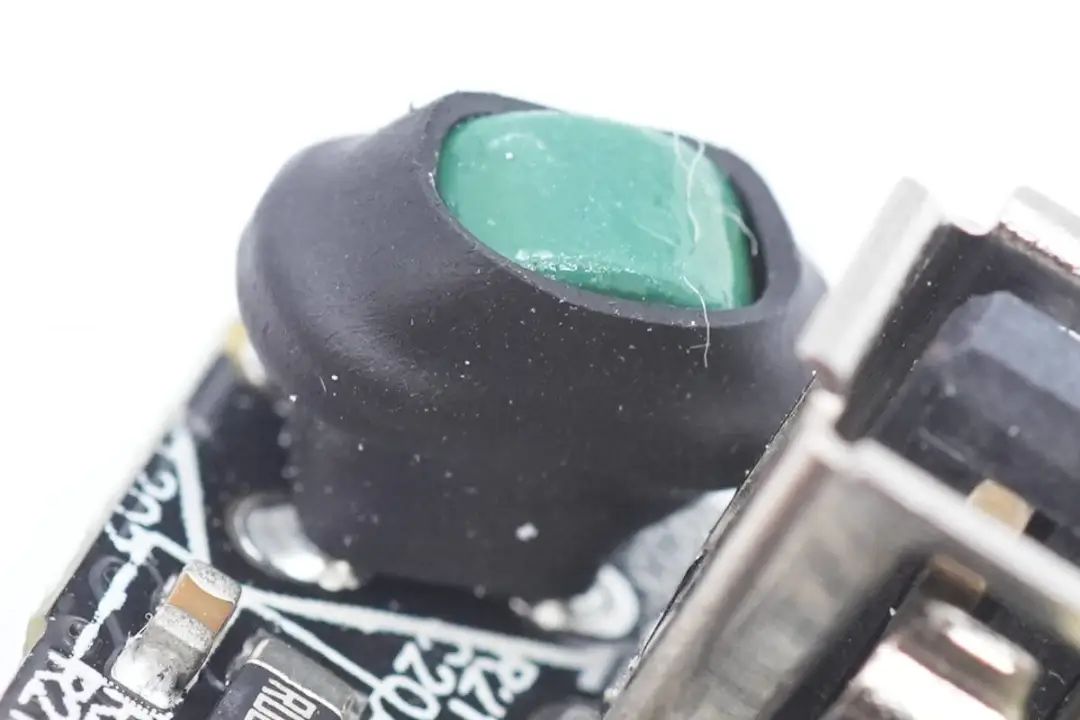

升降壓電感包裹絕緣膠帶。

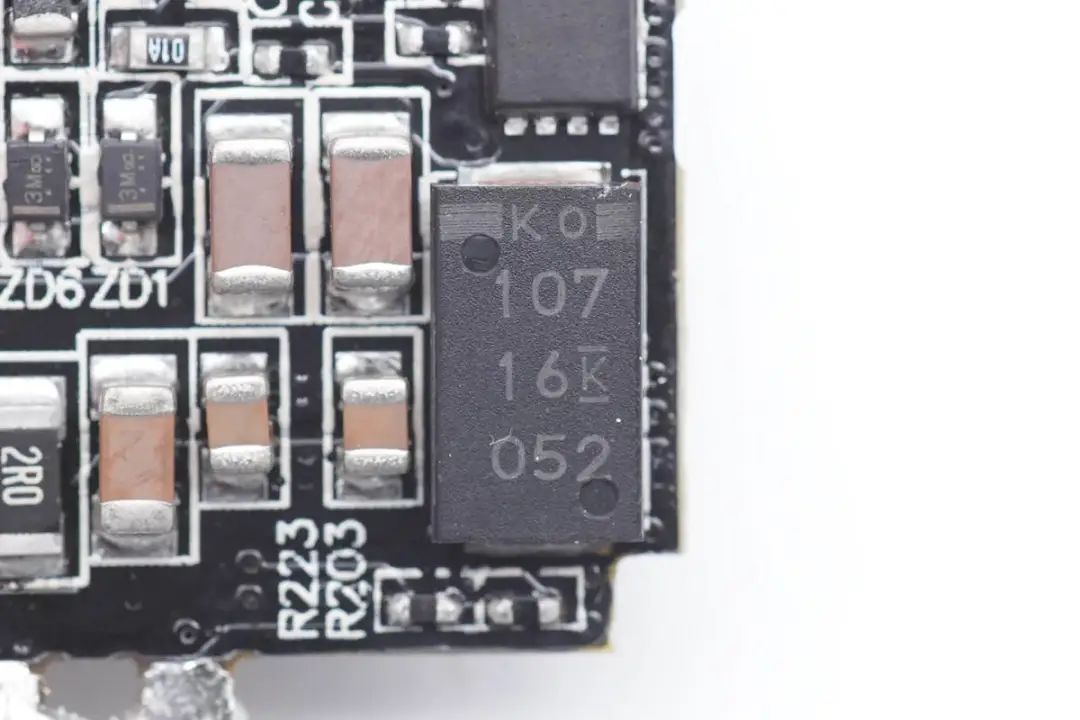

Kemet基美聚合物鉭電容特寫，100μF 16V耐壓，用于USB-A口輸出濾波。

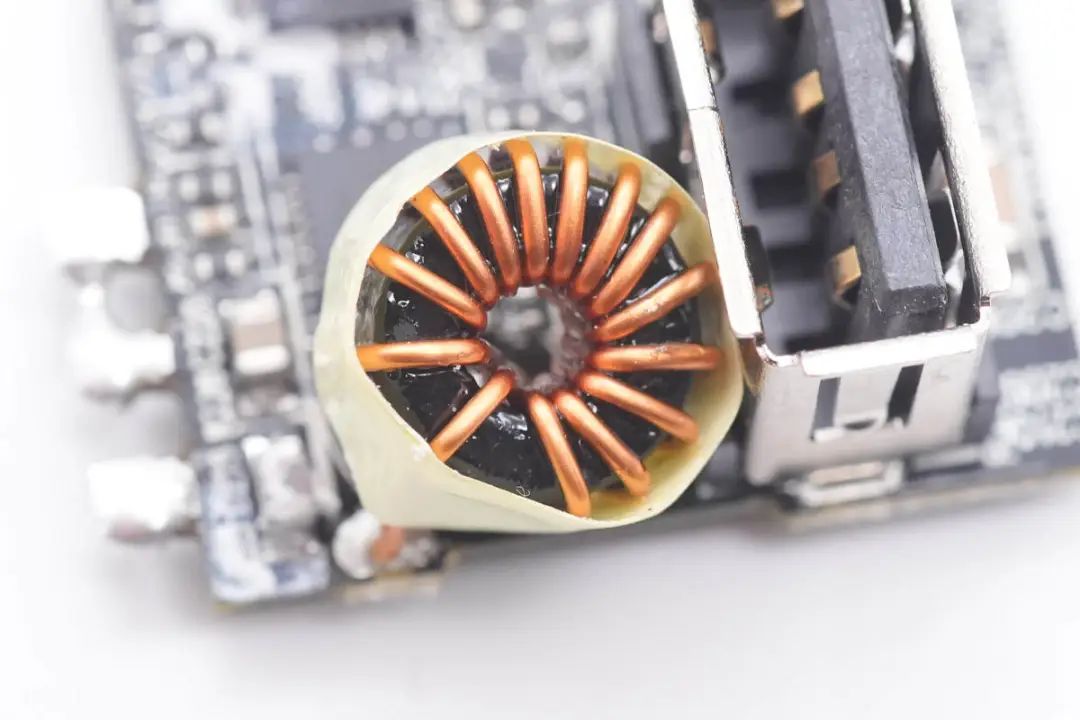

濾波電感特寫，外套絕緣管。

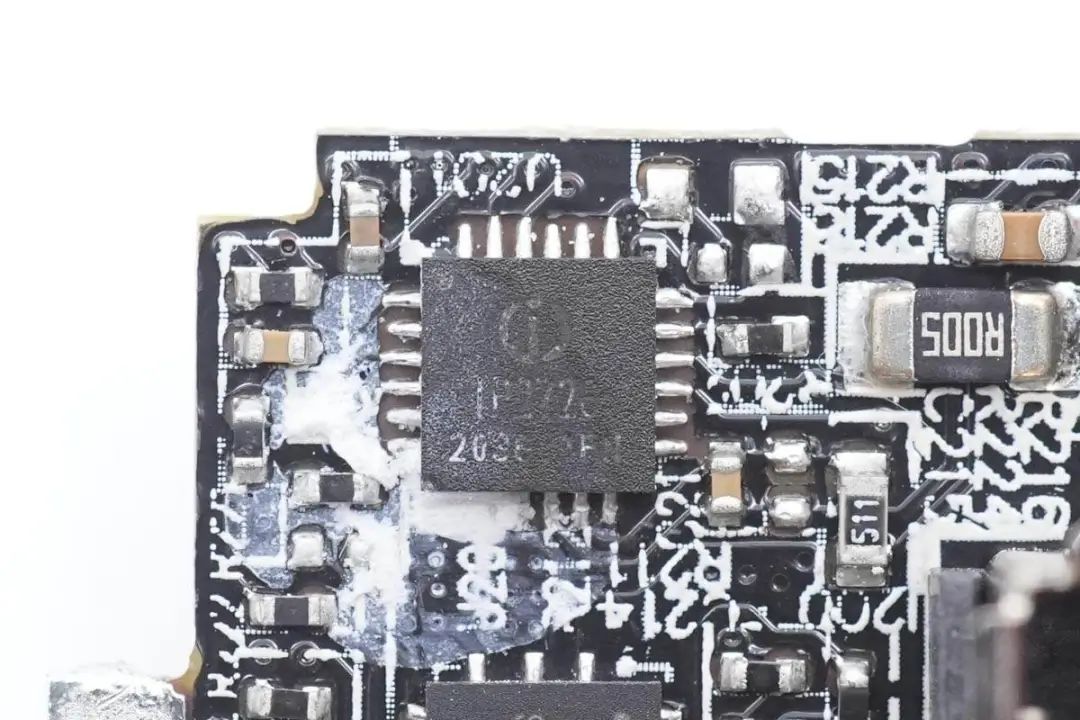

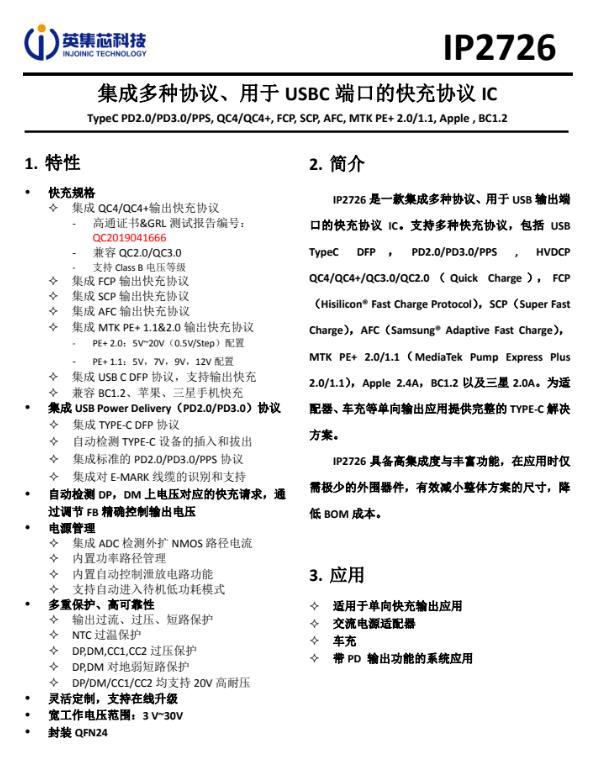

協議芯片采用英集芯IP2726，這是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。
