>產品新聞>拆解報告：PLUAGR創富源35W雙C口快充充電器
2022-05-21
根據近期的爆料信息，蘋果將要推出一款雙USB-C接口充電器，從而滿足兩人的同時充電需求。對于小功率充電器來說，恰到好處的35W功率能夠顯著縮小充電器體積，易于攜帶的同時，使用更加方便。
充電頭網拿到了PLUAGR創富源推出的一款35W雙C口氮化鎵充電器，這款充電器在同時連接兩個設備時，能夠以20+20W的功率分配輸出，滿足蘋果手機快充。下面充電頭網就對這款雙C口充電器進行拆解，看看內部是如何做到的。

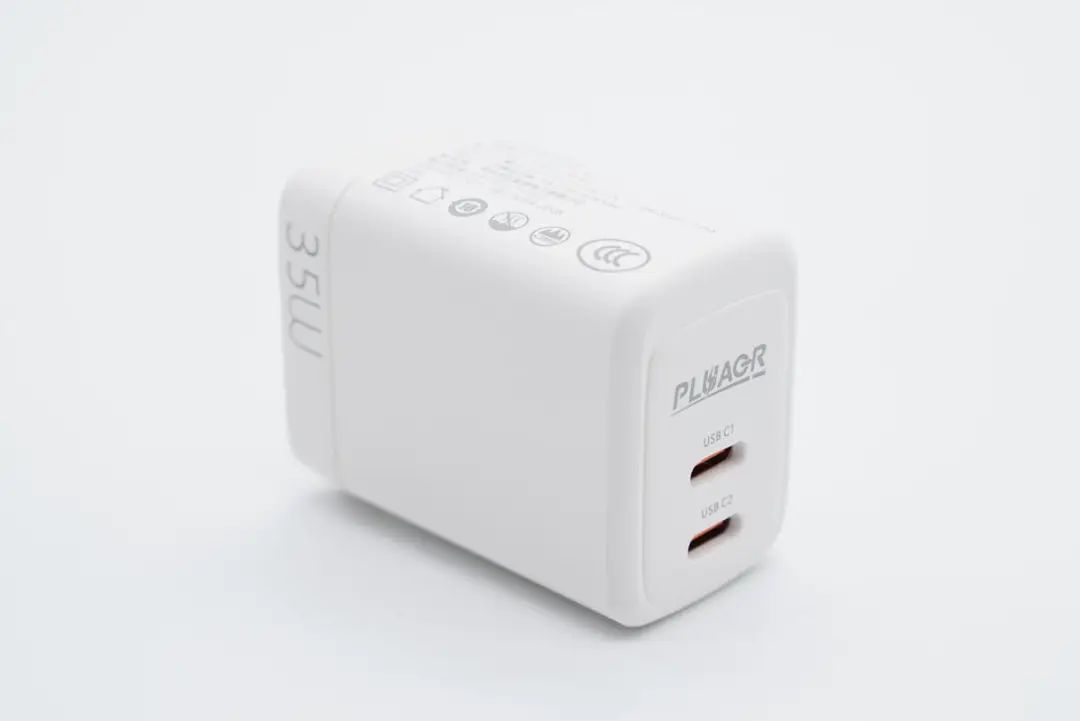

PLUAGR創富源35W雙C口充電器外觀
充電器采用PC材質白色外殼，機身表面啞光處理抗指紋，邊角過渡都相對比較圓潤，持握不硌手。

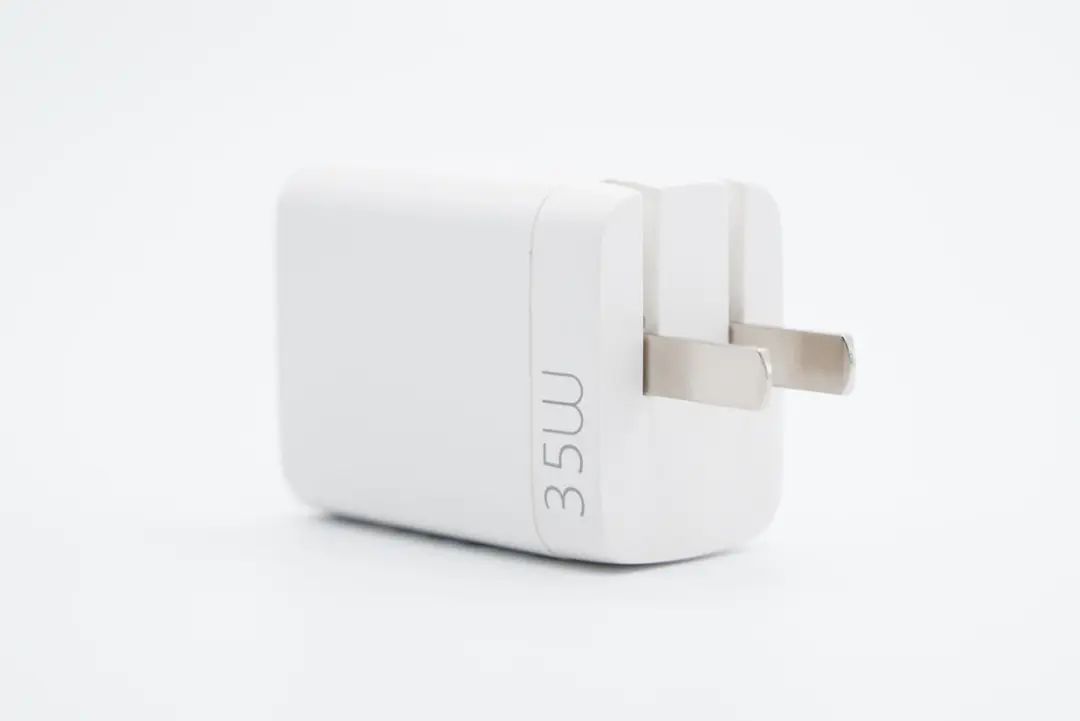

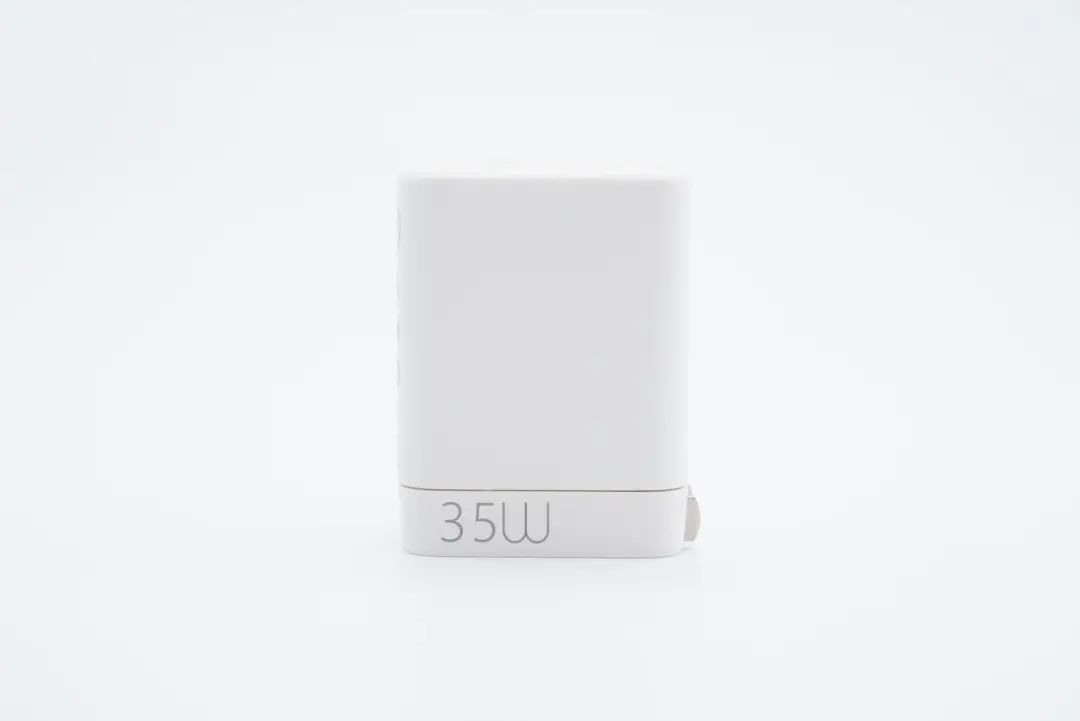

輸入端外殼上印有35W字樣。

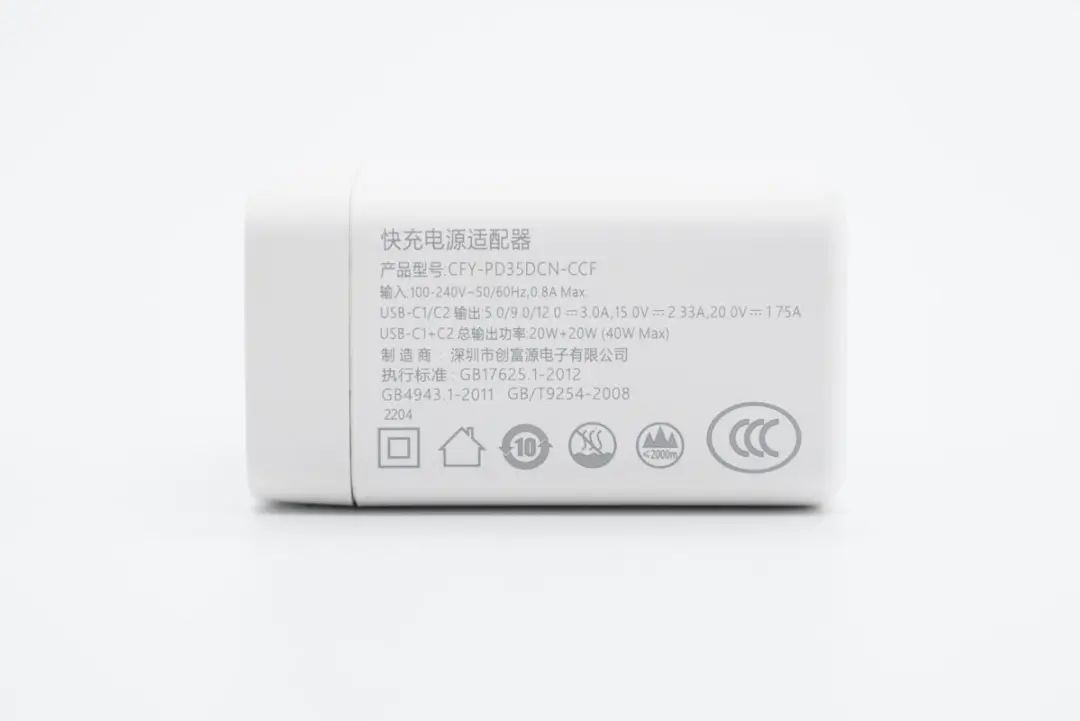

機身一側外殼印有充電器參數
型號：CFY-PD35DCN-CCF
輸入：100-240V~50/60HZ 0.8A
USB-C1/C2輸出：5V3A、9V3A、12V3A、15V2.33A、20V1.75A
C1+C2總輸出功率：20W+20W（40W Max）
制造商：深圳市創富源電子有限公司
充電器已經通過了CCC認證。
充電器配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

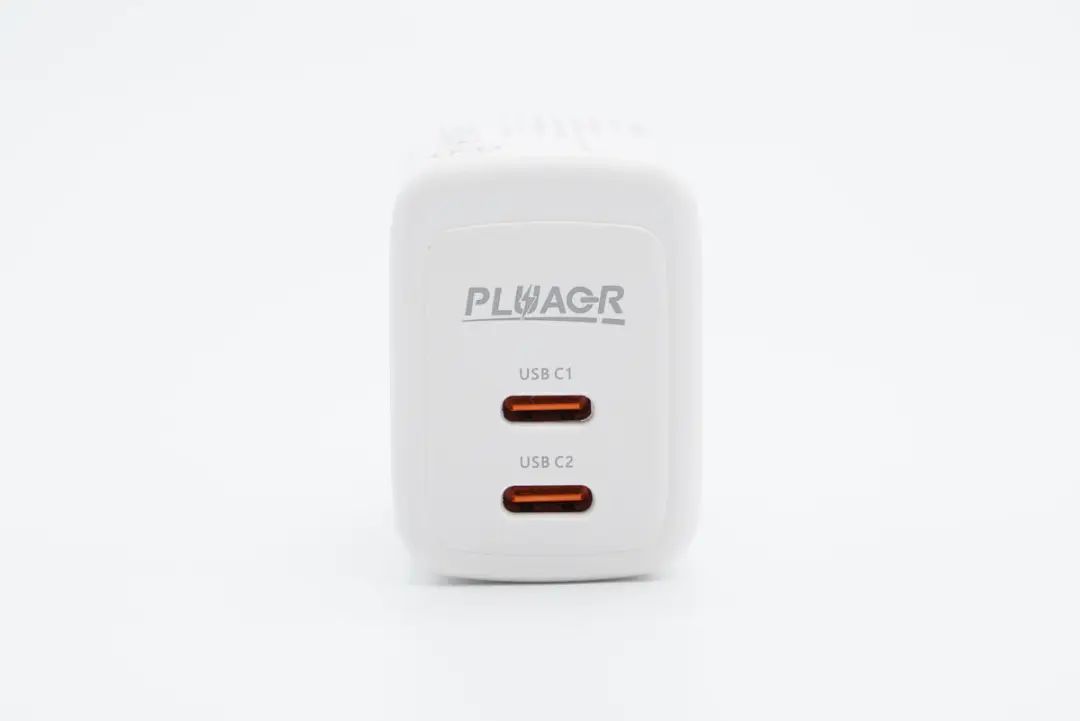

輸出端外殼上印有PLUAGR品牌，配有雙USB-C接口，接口旁印有區別標識，不過兩個接口性能相同，支持功率盲插，使用方便。

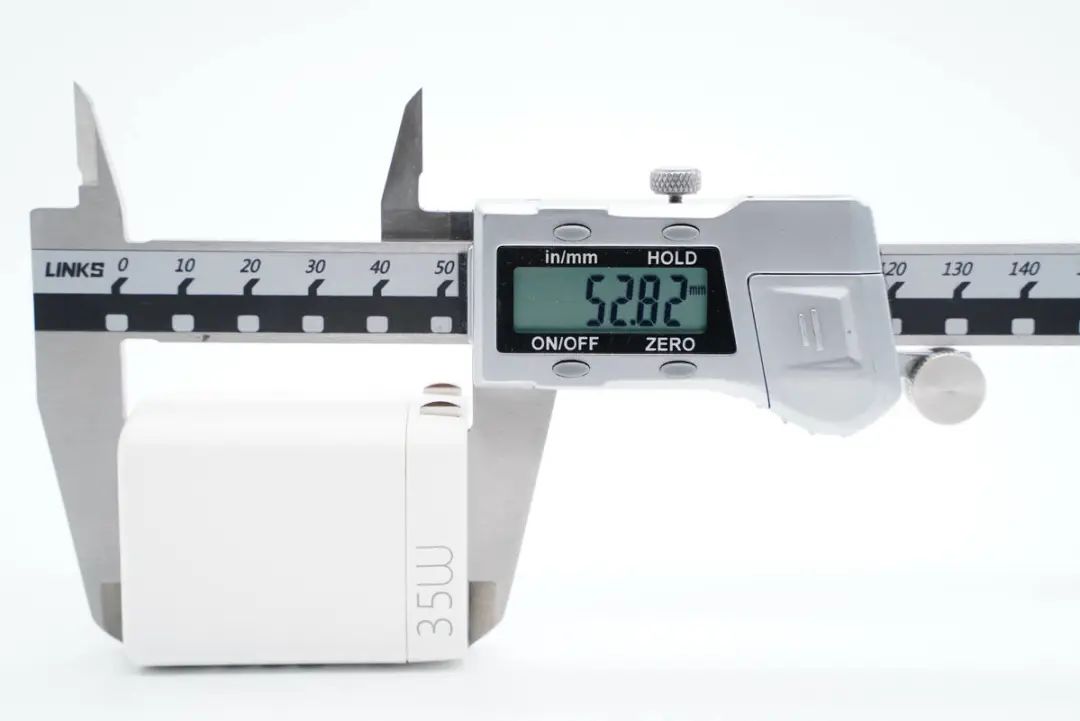

測得充電器機身高度為52.82mm。

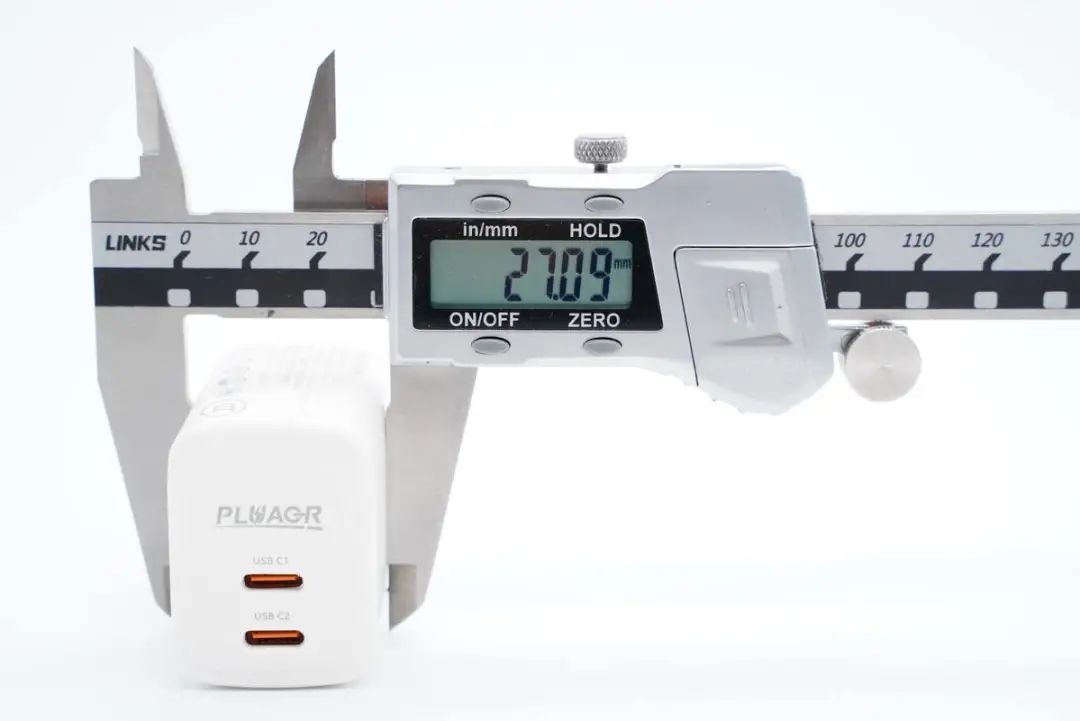

寬度為27.09mm。

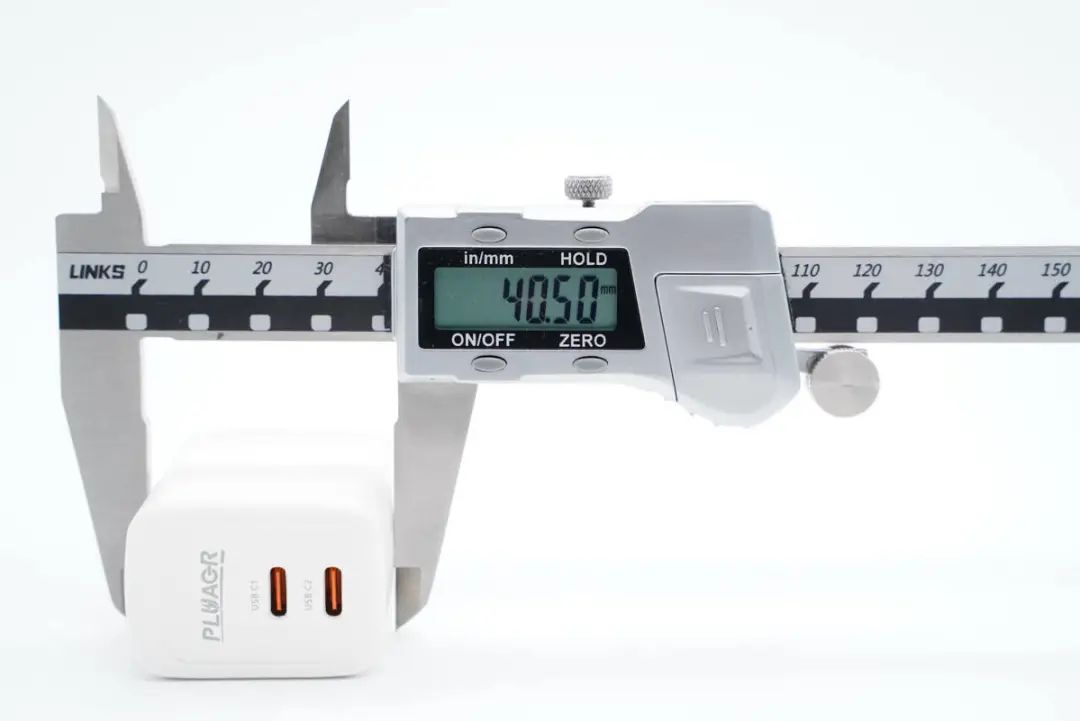

厚度為40.5mm。

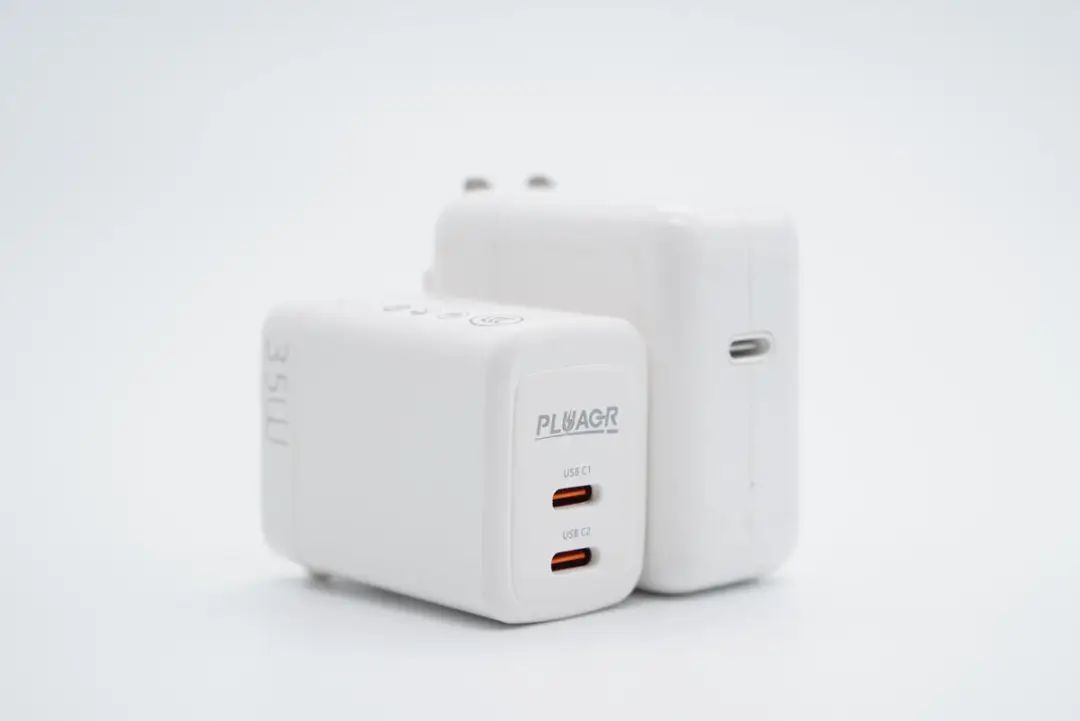

和蘋果30W充電器對比，體積還要小不少。

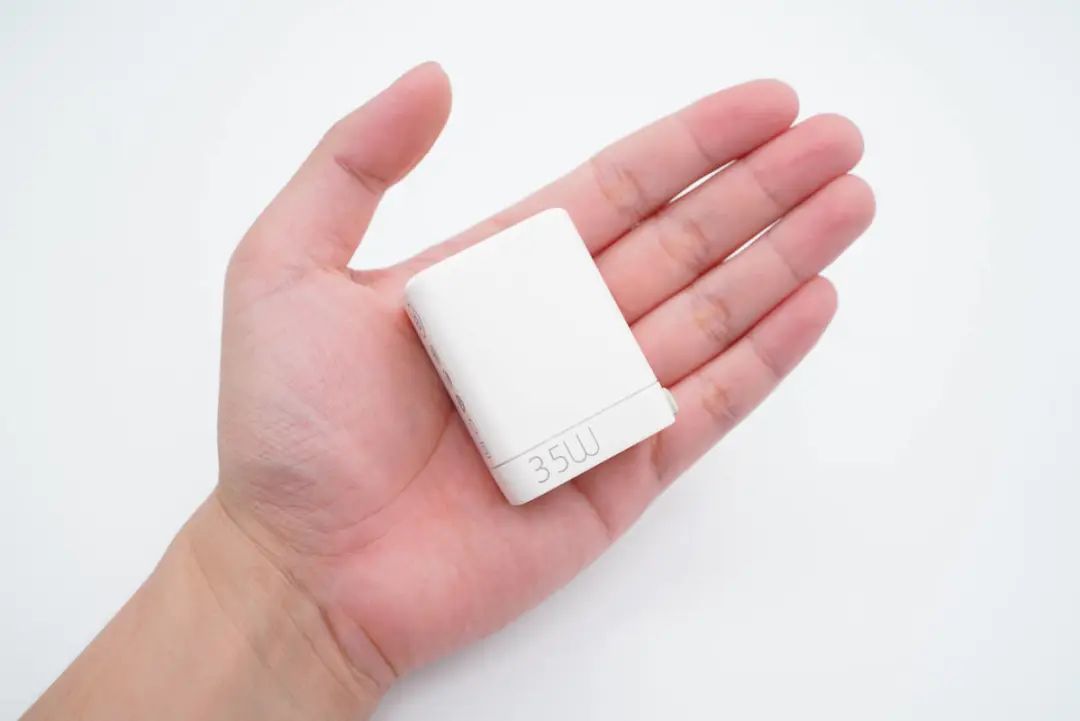

拿在手上的大小直觀感受。

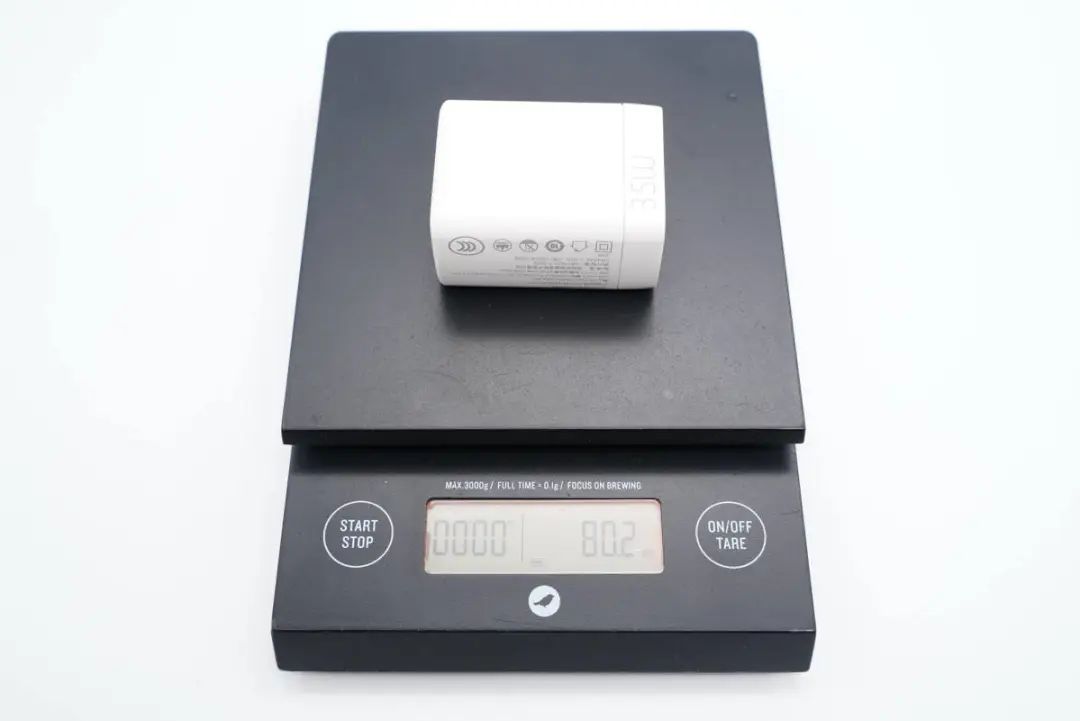

充電器凈重約為80g。

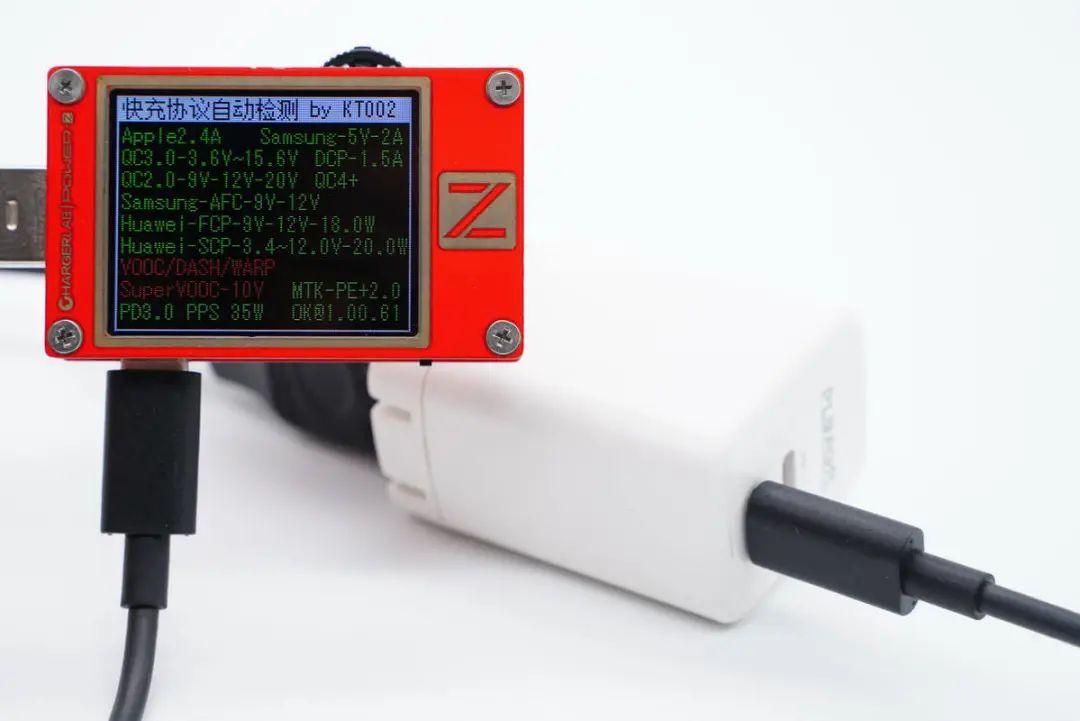

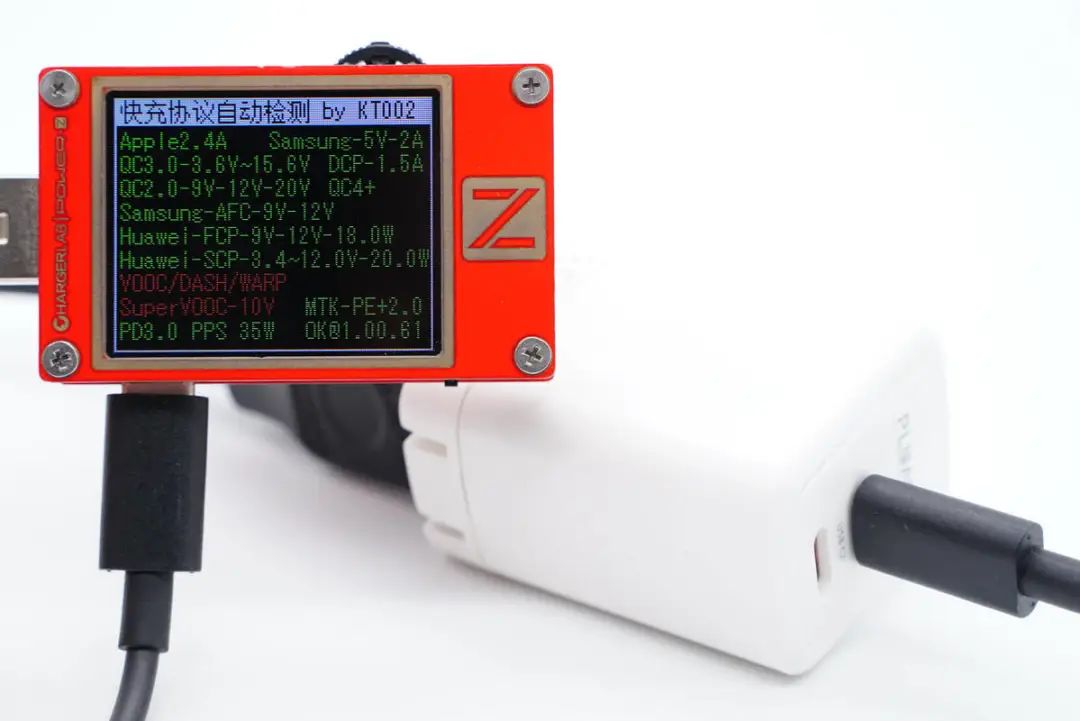

使用ChargerLAB POWER-Z KT002測得USB-C1口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議。

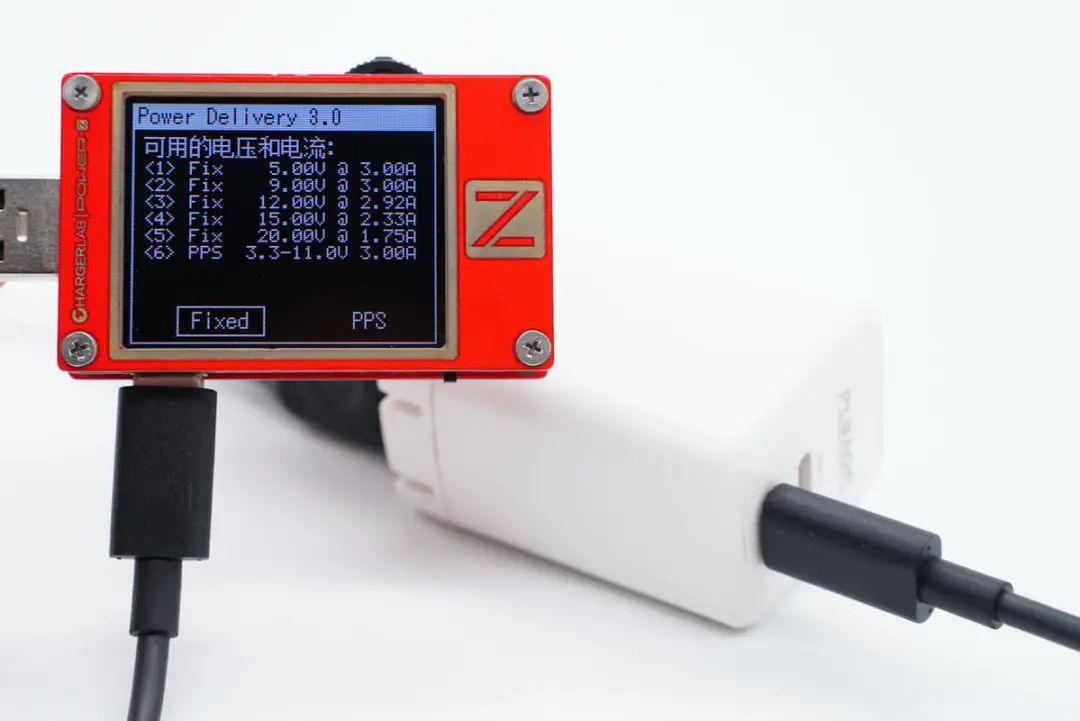

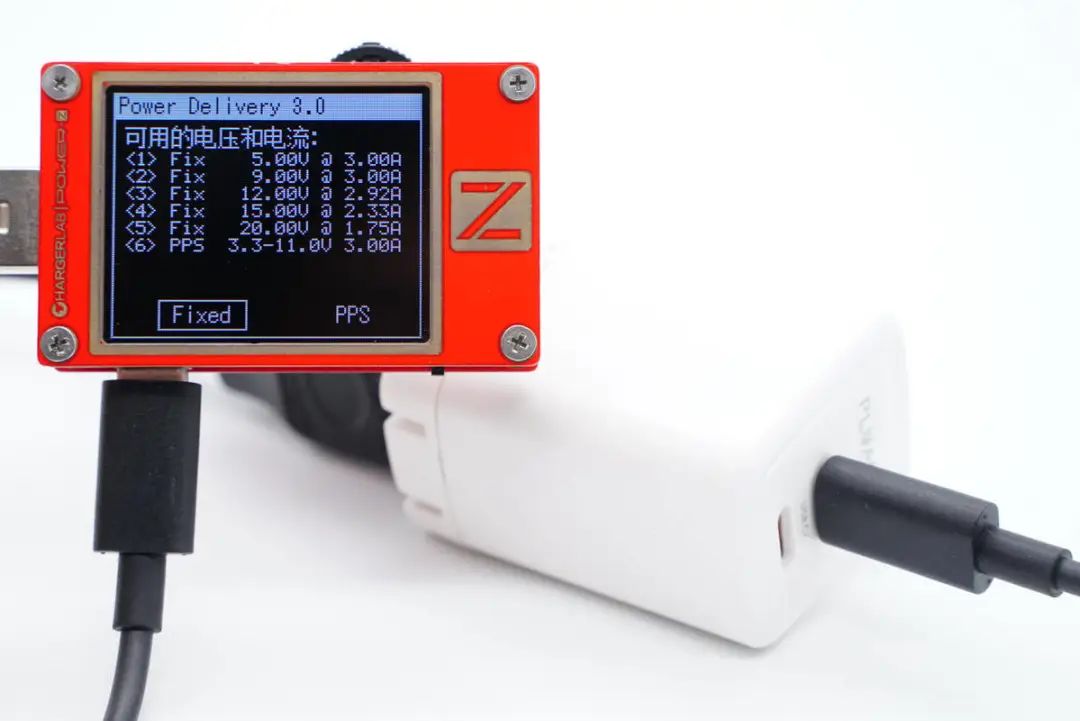

并且還具備5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。
測得C2口兼容協議和C1口的一樣。
兩個接口的PDO報文也完全相同。
PLUAGR創富源35W雙C口充電器拆解
在對這款充電器有了基本了解后，下面繼續對其進行詳細拆解，看看產品的實際做工用料如何。

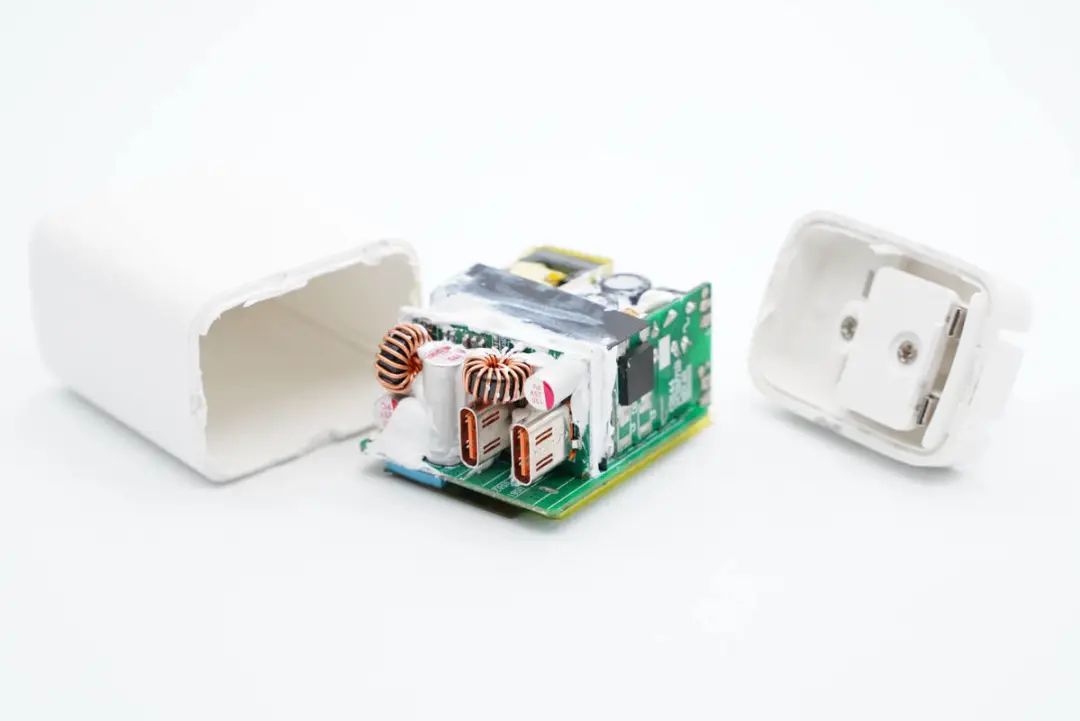

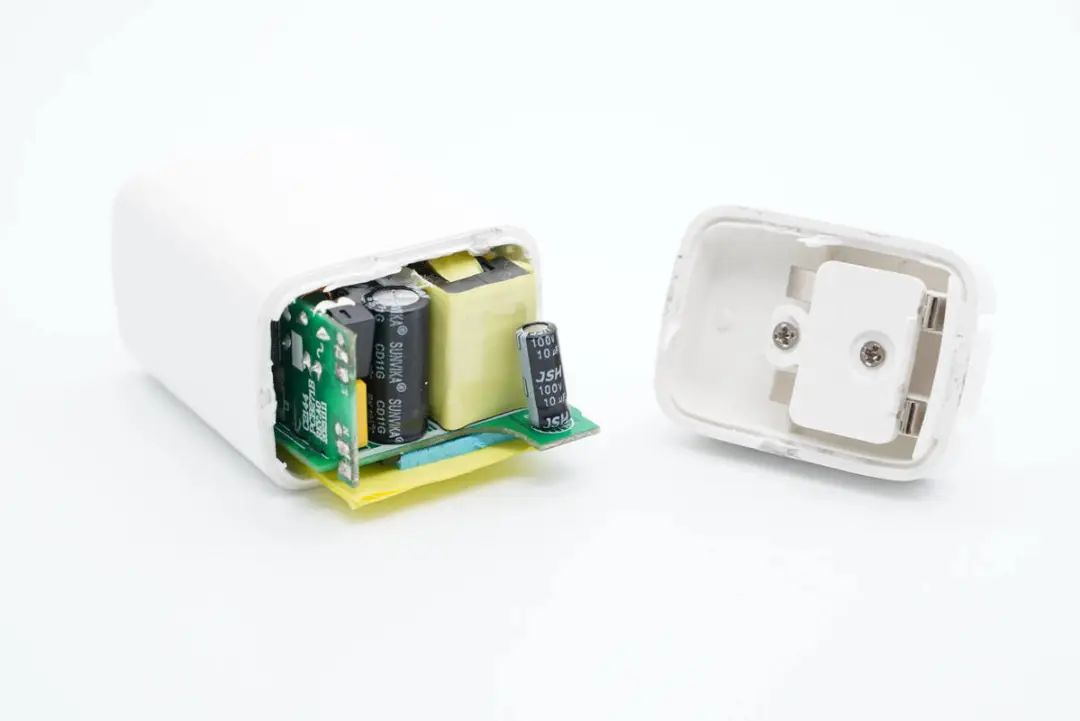

沿插腳側外殼接縫拆開充電器，交流輸入通過彈片與電路板壓接供電。
取出內部PCBA模塊，充電器使用三塊PCB焊接組成。

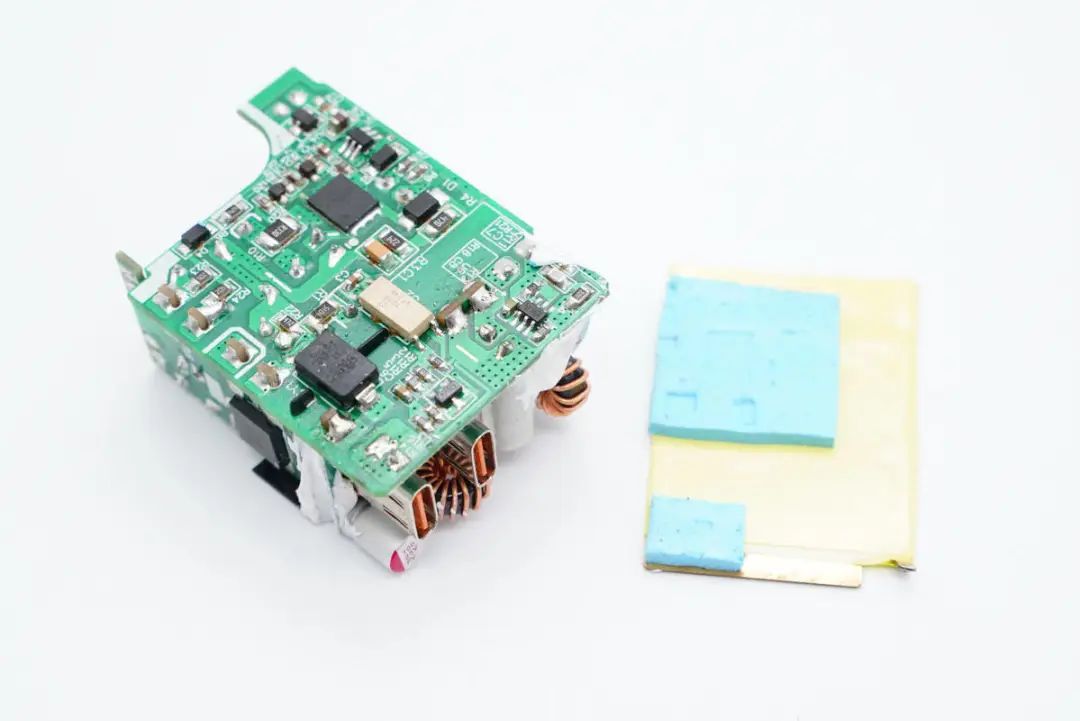

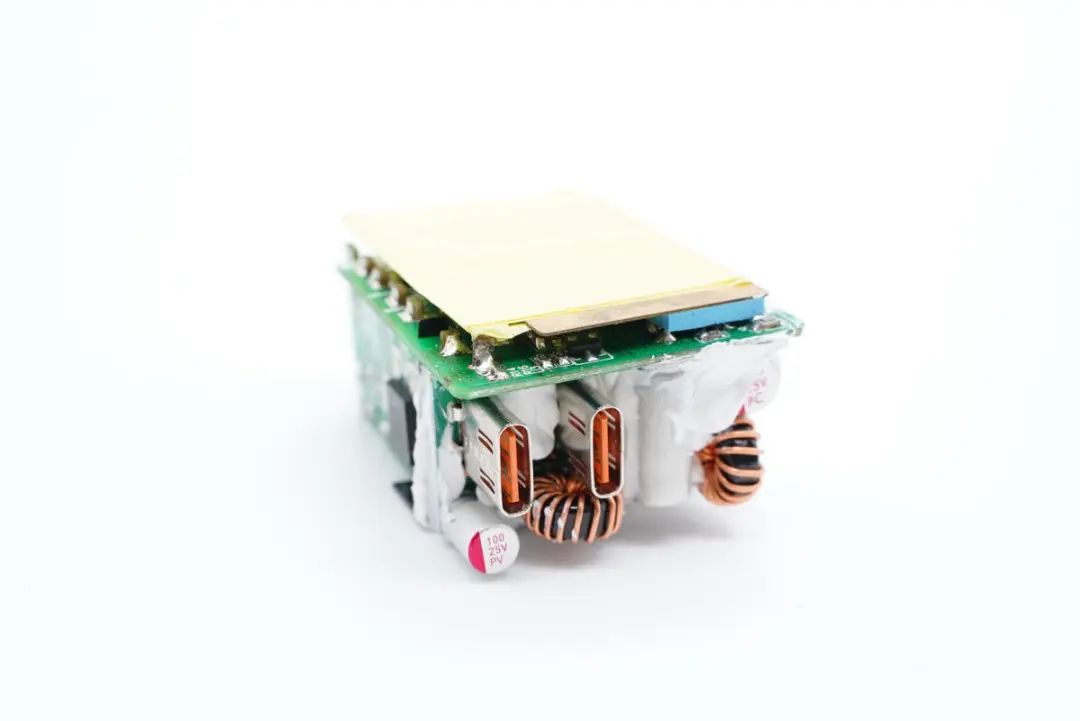

PCB背面焊接固定一塊黃銅散熱片，與PCB之間有藍色導熱墊接觸，為主板上的器件散熱。
導熱墊對應氮化鎵開關管和同步整流控制器的位置。

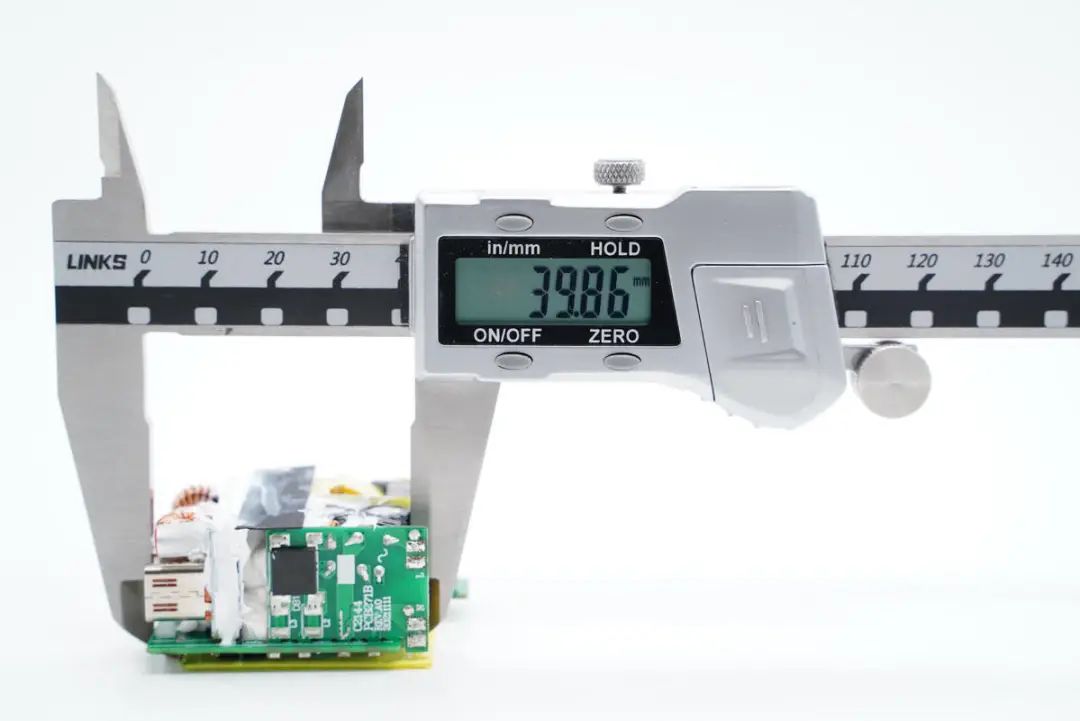

使用游標卡尺測得PCB長度約為39.9mm。

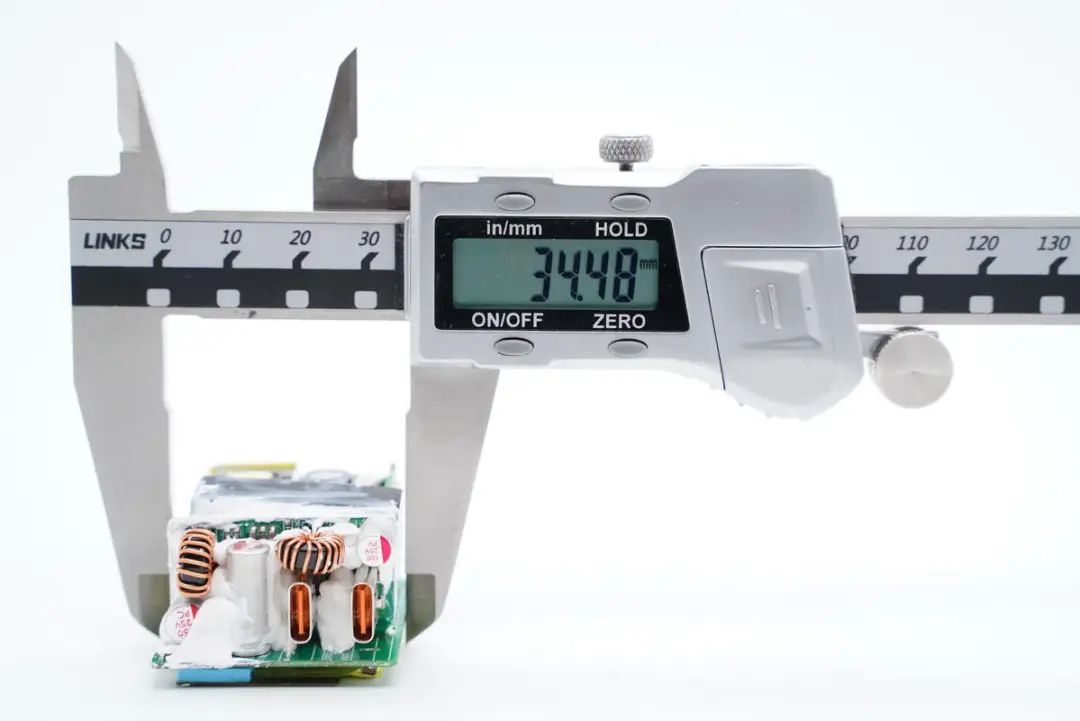

PCB寬度約為34.5mm。

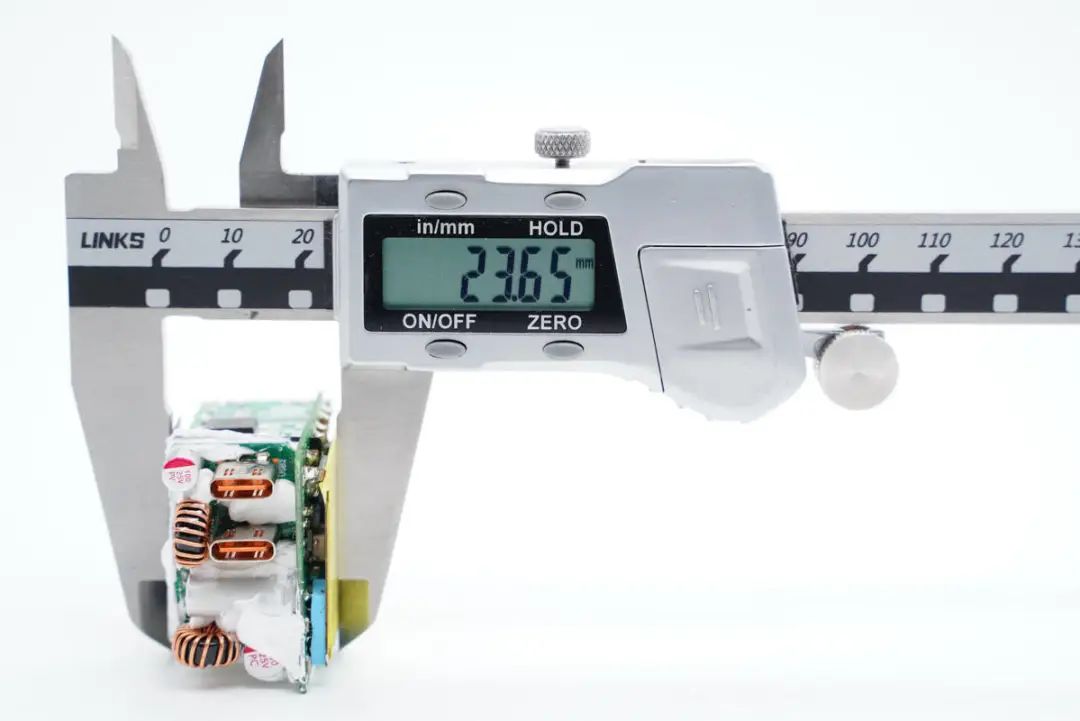

PCB高度約為23.7mm。

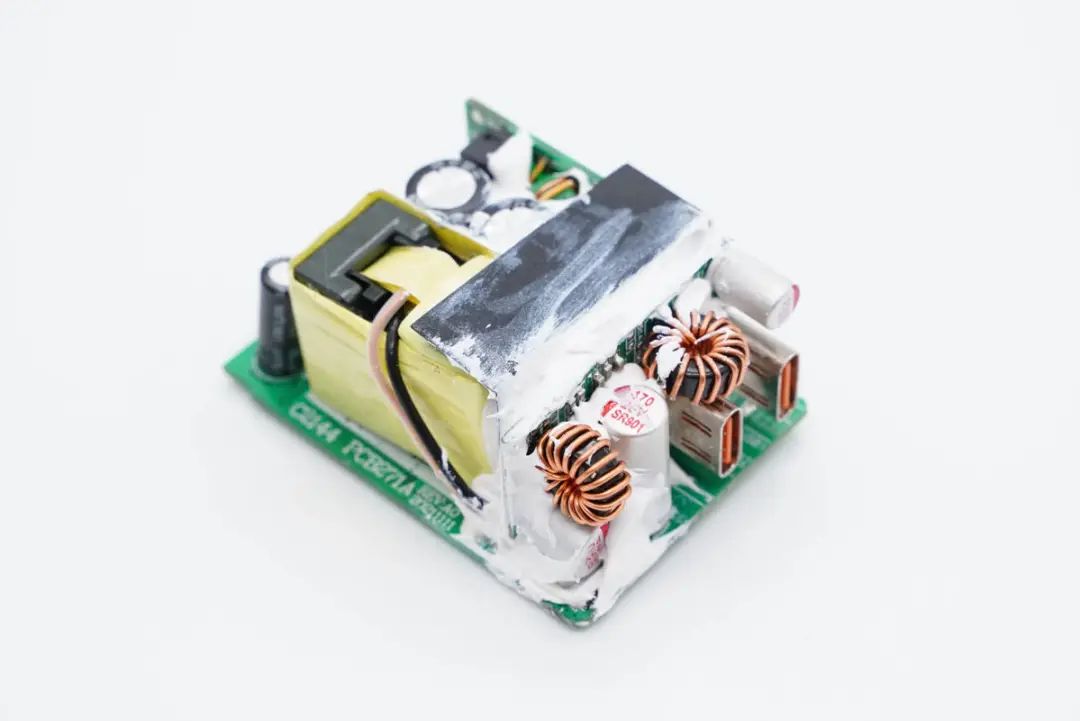

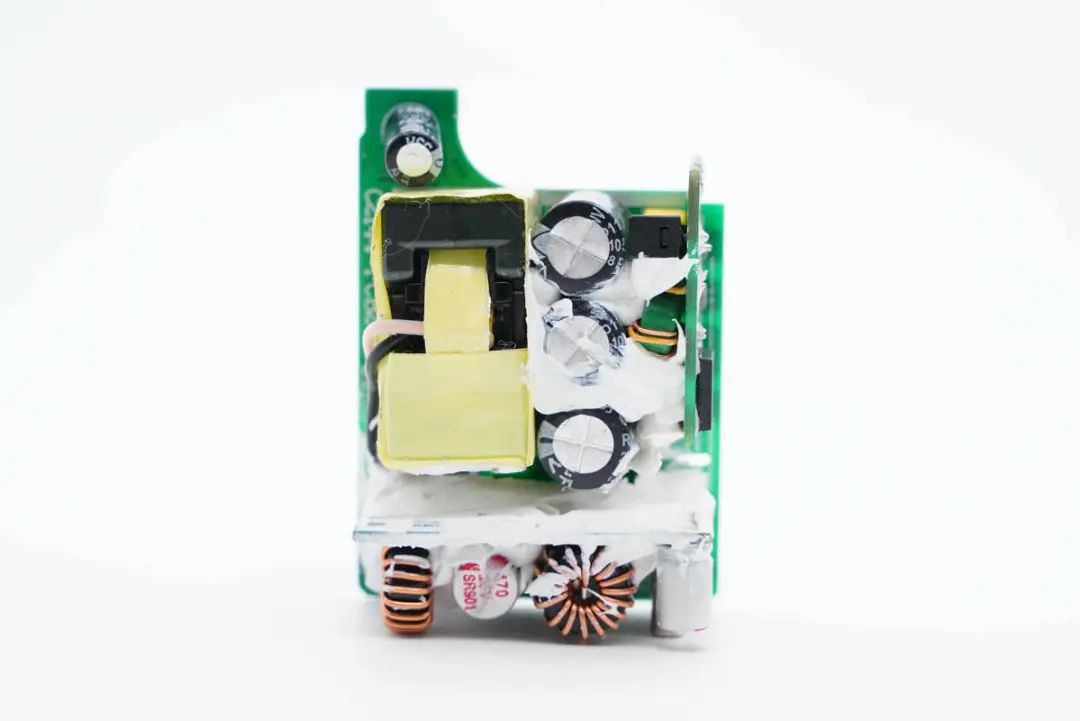

PCB板正面一覽，右側垂直焊接小板為輸入整流和濾波電路，中間是初級濾波電容，最左側是開關變壓器。下面焊接的小板為二次降壓電路，焊接降壓電感和USB-C母座。

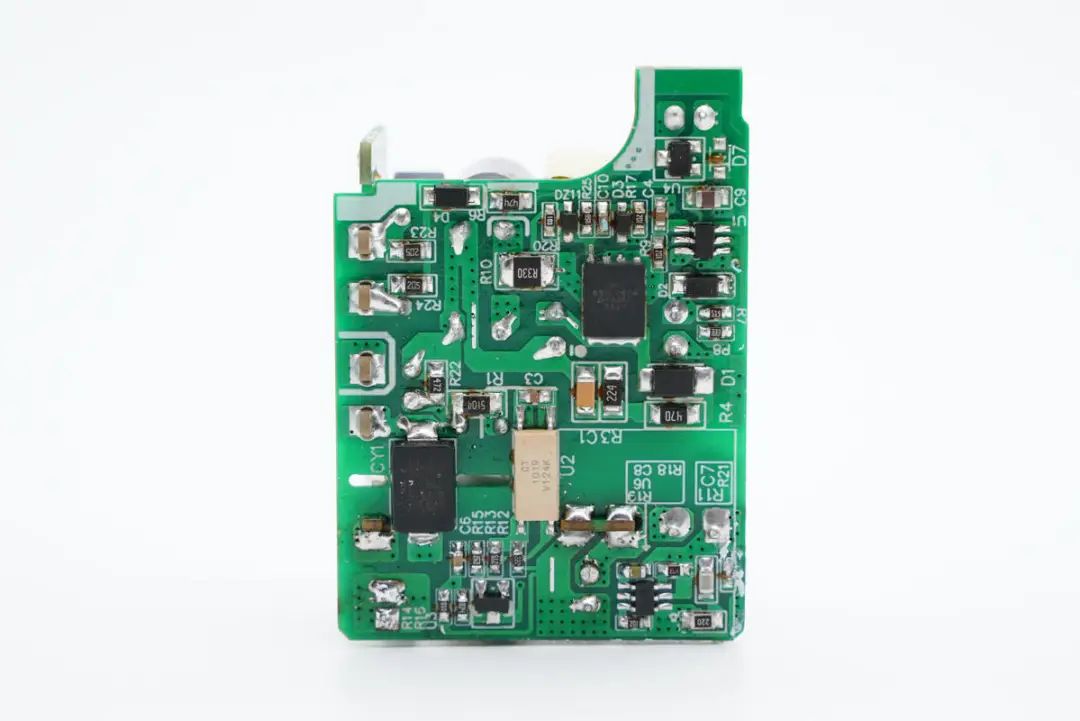

PCB板背面一覽，焊接氮化鎵功率器件和QR反激控制器，光耦和貼片Y電容，次級側焊接同步整流控制器。
通過對PCB的觀察發現，這款充電器采用QR開關電源架構設計，輸出固定電壓，再由兩路獨立的協議降壓芯片控制接口輸出電壓。下面我們開始從輸入端了解各個器件。

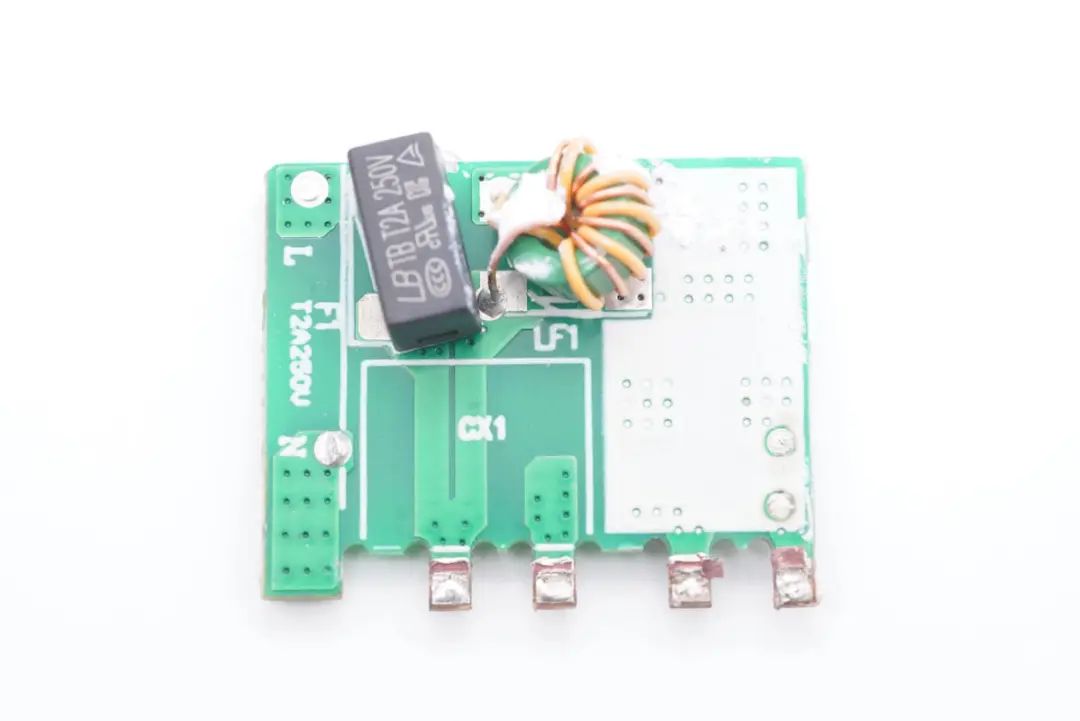

輸入端一覽，連接插腳取電的小板上焊接EMI濾波器件和保險絲。
輸入端慢熔保險絲來自藍寶，為TB系列超小型慢熔保險絲，規格為2A 250V。共模電感采用多層絕緣線和漆包線雙線繞制。

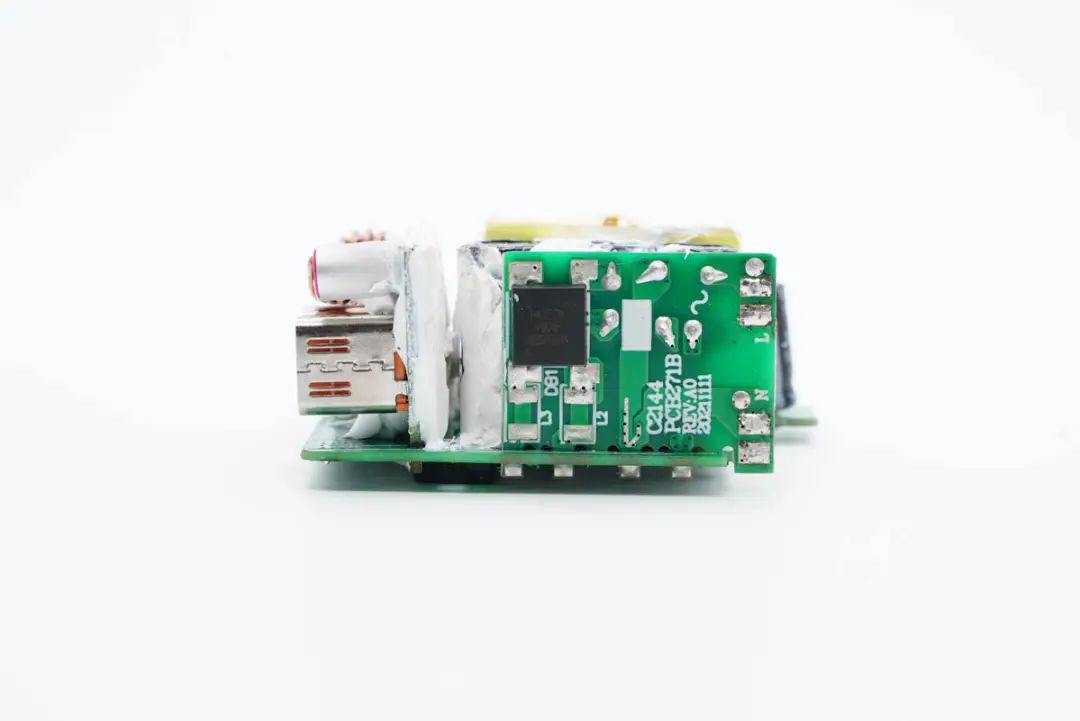

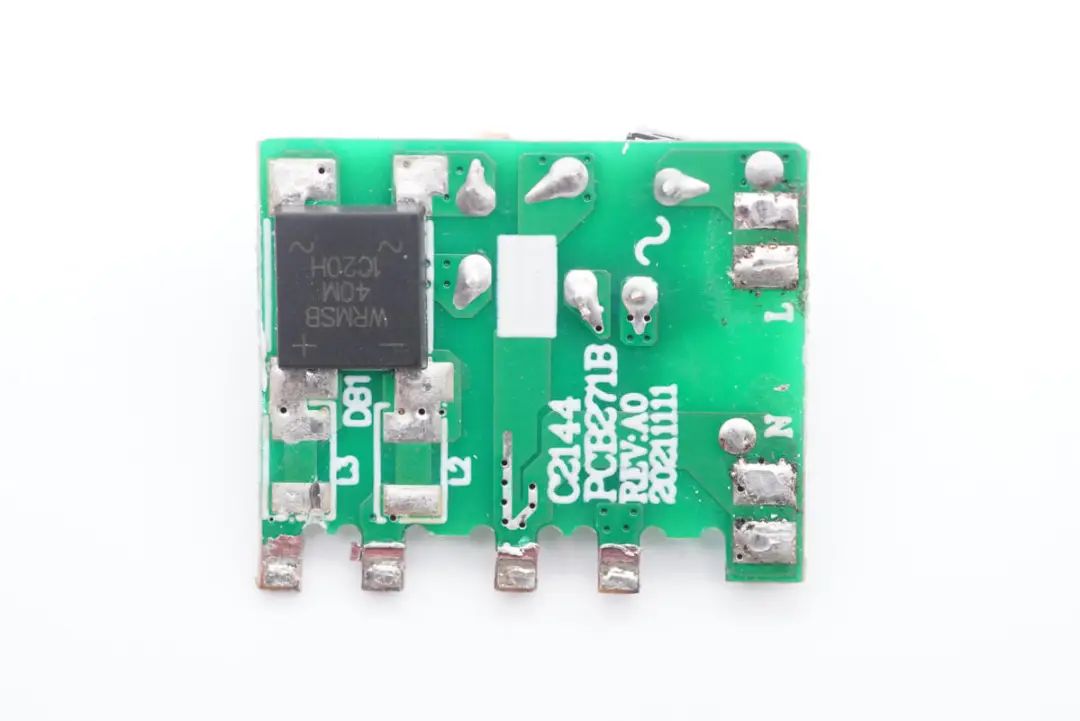

小板背面焊接一顆整流橋，右側為連接交流輸入的觸點。

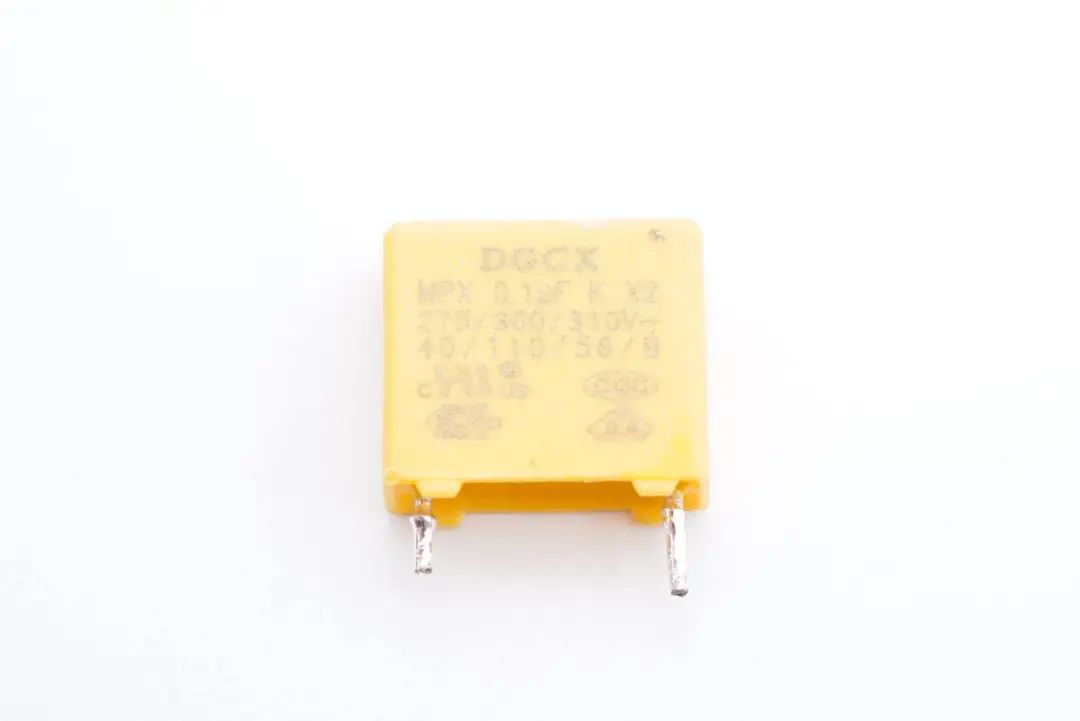

安規X2電容來自東莞成希電子，容量為0.1μF。

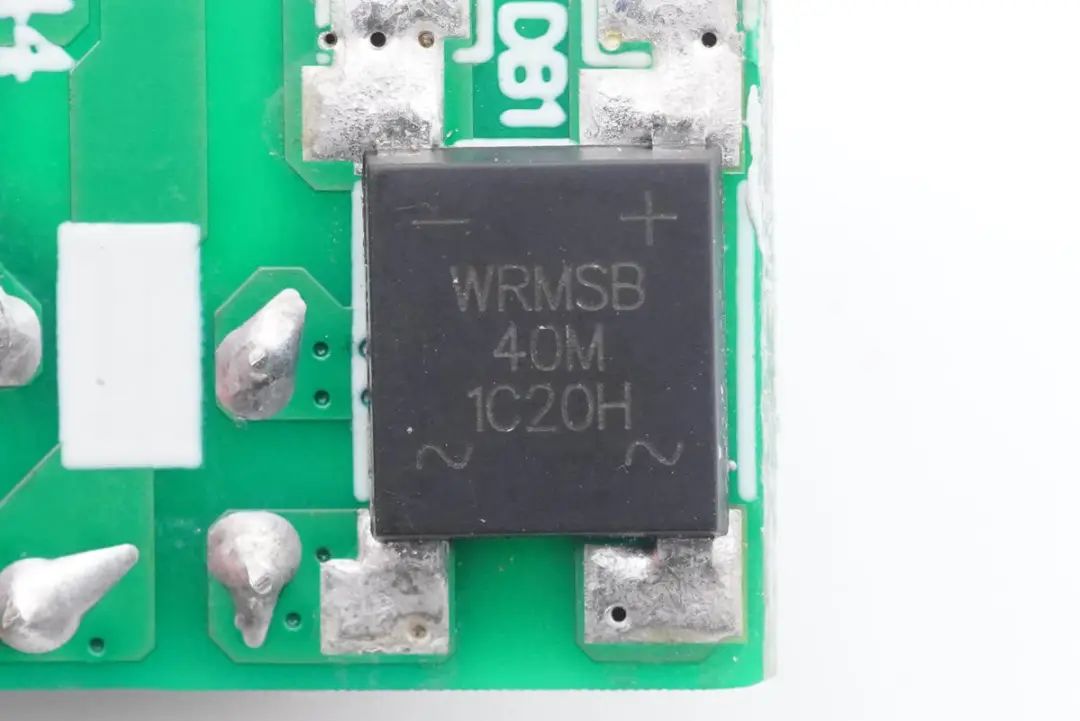

經過EMI電路過濾后，由沃爾德WRMSB40M整流橋?qū)⒔涣麟娹D(zhuǎn)換為脈動直流電。這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

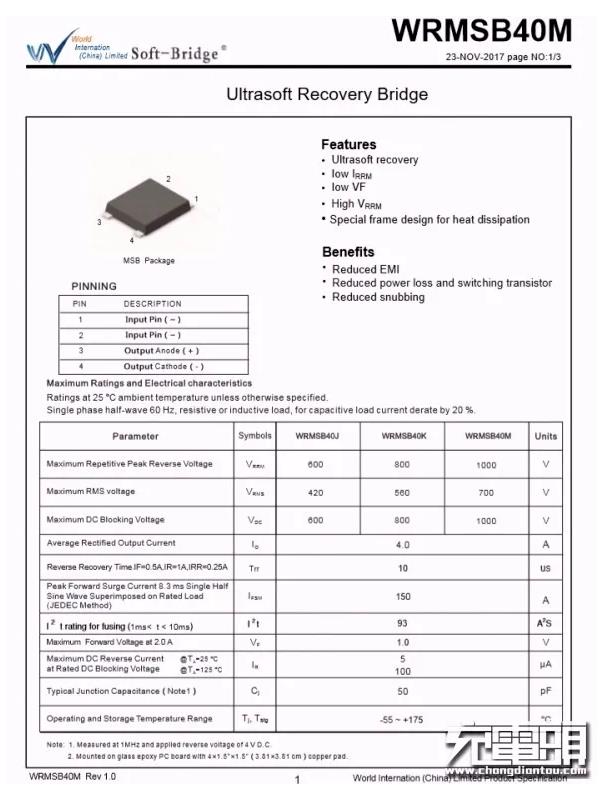

沃爾德WRMSB40M詳細資料信息。
充電頭網了解到，沃爾德軟橋還被OPPO 50Ｗ餅干氮化鎵快充、鴻達順65W 氮化鎵充電器、飛頻65W USB PD氮化鎵充電器、ROCK 65W氮化鎵充電器、麥多多65W氮化鎵充電器、麥多多30W 1A1C快充充電器等多款產品采用，性能獲得客戶的一致認可。

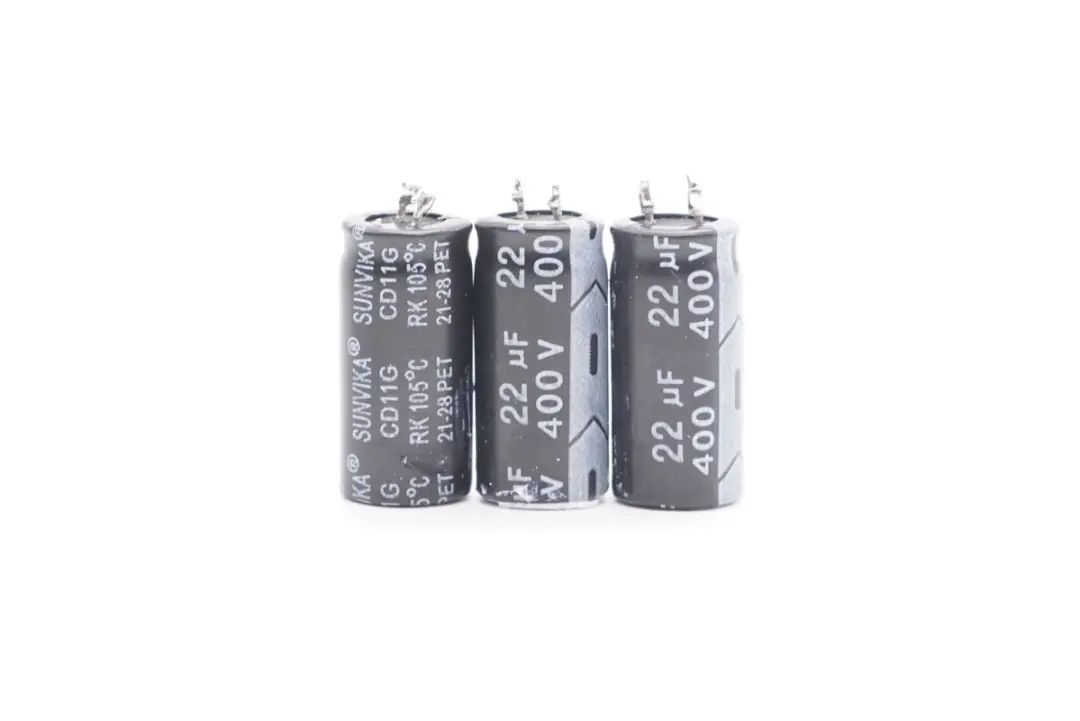

三顆高壓濾波電解電容來自SUNVIKA三之佳電子，CD11G系列，規格均為22μF 400V。

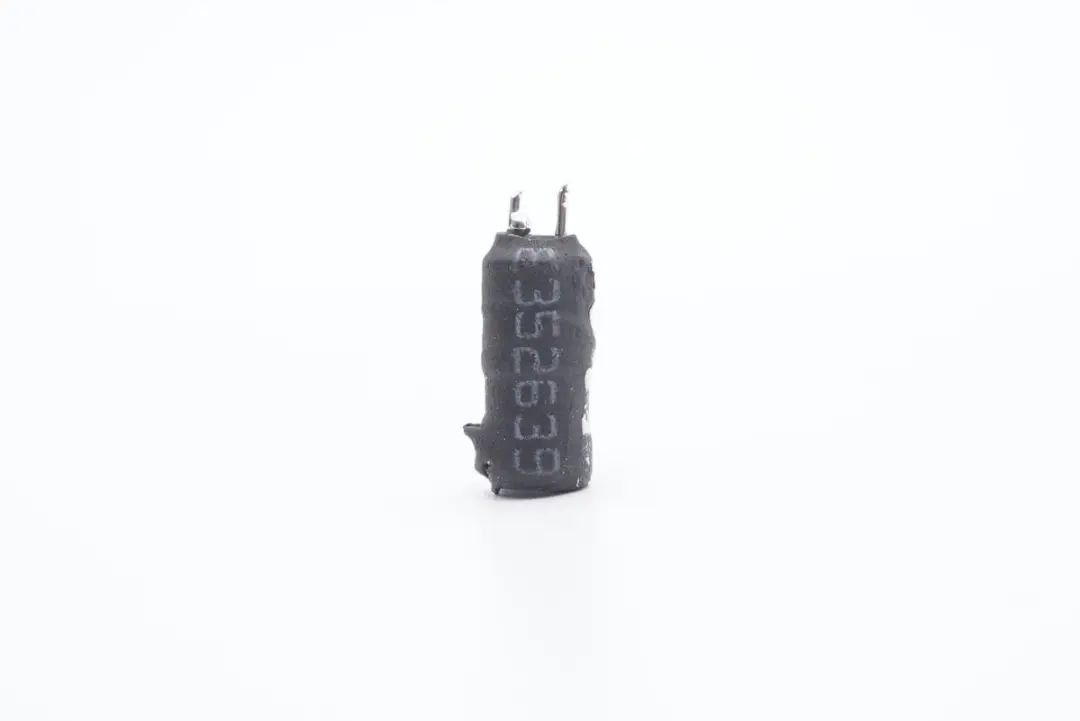

差模濾波電感，用于抑制高頻干擾，外套熱縮管絕緣。

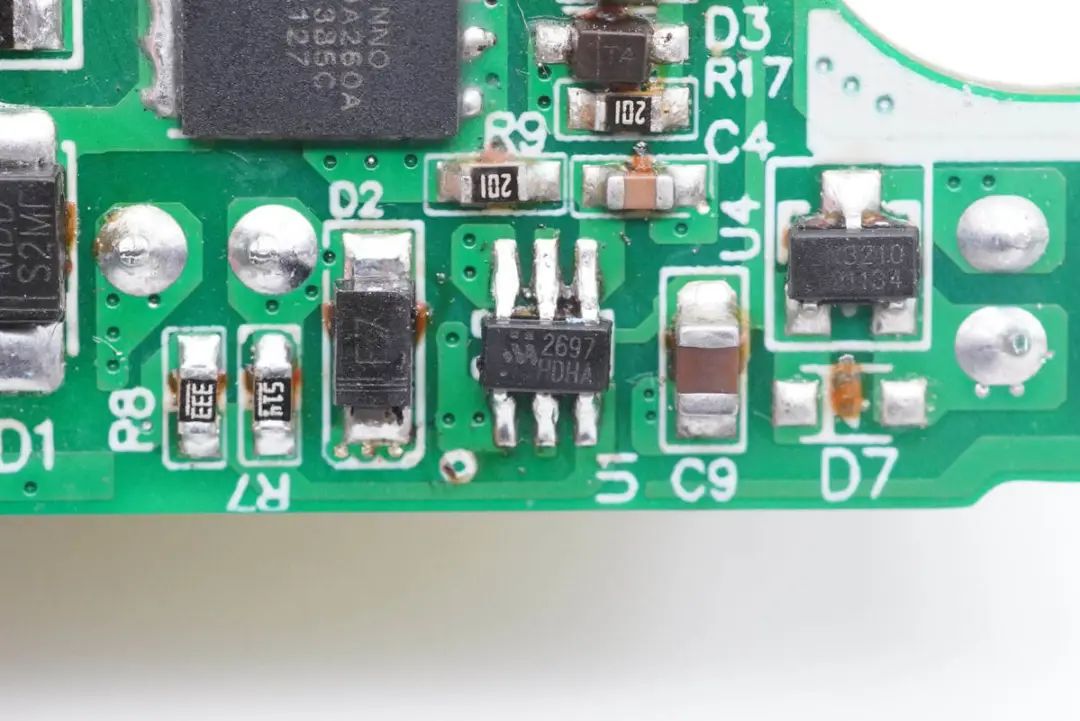

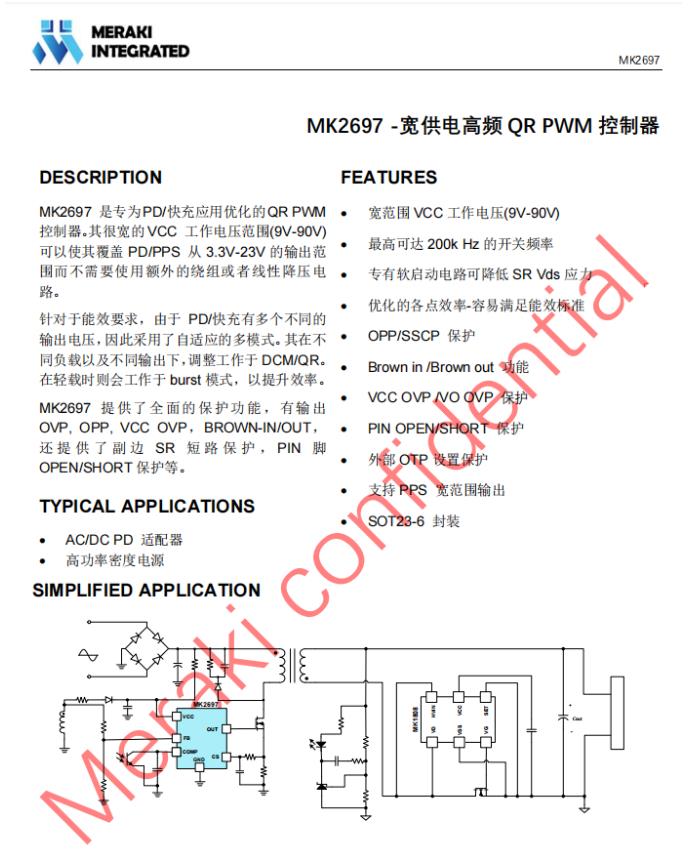

開關電源主控芯片采用茂睿芯MK2697，這是專為PD/快充應用優化的QR PWM控制器。該控制器寬VCC工作電壓范圍(9V-90V) 可以使其覆蓋PD/PPS從3.3V-23V的輸出范 圍而不需要使用額外的輔助繞組或者線性降壓電路。
MK2697采用了茂睿芯自主知識產權的驅動技術，同步優化初級和次級功率管電壓應力。高達200kHz的工作頻率，支持高頻小體積的PD快充電源設計。
針對于能效要求，由于PD/快充有多個不同的輸出電壓，因此MK2697采用了自適應的多模式。其在不同負載以及不同輸出下，調整工作于不同頻率的QR模式。在輕載時則會工作于burst模式，以提升效率。
MK2697提供了全面的保護功能，有輸出OVP、OPP、VCC、OVP、BROWN-IN/OUT， 還提供了副邊SR短路保護， PIN腳OPEN/SHORT保護等豐富的保護功能。
充電頭網拆解了解到，采用茂睿芯快充方案的還有愛莎瓦特65W 2A1C氮化鎵快充、倍思QC5 100W氮化鎵充電器、REMAX 20W 1A1C快充充電器、air-J 18W 1A1C快充充電器、諾基亞20W PD快充、海陸通20W PD快充、大麥20W PD快充等產品采用。

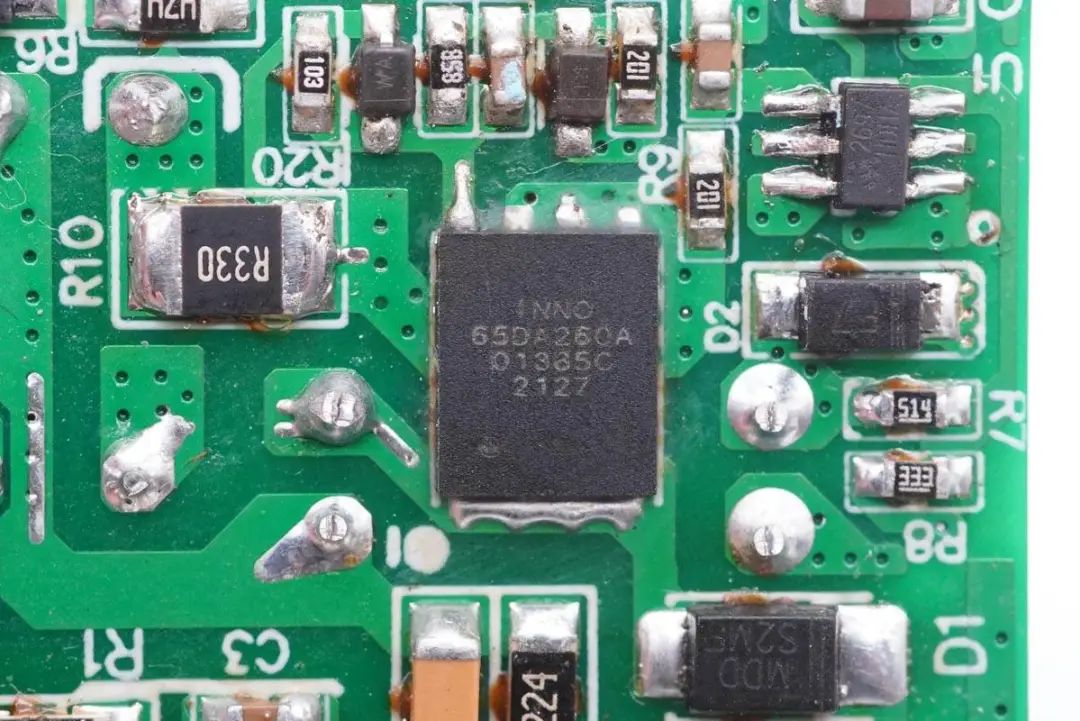

氮化鎵開關管采用英諾賽科INN650DA260A，這是一顆高性價比、耐壓650V的氮化鎵高壓單管，瞬態耐壓750V，得益于工藝改進，相比英諾賽科之前的氮化鎵器件，性能有明顯的提升，適用于65-120W的反激架構，120-200W的LLC架構。
INN650DA260A支持超高開關頻率，無反向恢復電荷，具有極低的柵極電荷和輸出電荷，符合JEDEC標準的工業應用要求，內置ESD保護，符合RoHS、無鉛、歐盟REACH法規。
英諾賽科INN650DA260A采用DFN5*6封裝，相比DFN8*8，體積明顯減小，功率密度有較大提升?？捎糜陂_關電源、DC-DC轉換、圖騰柱PFC、電池快充、高能效高功率密度功率轉換應用。
充電頭網拆解了解到，英諾賽科氮化鎵功率開關管還有INN650DA02、INN650DA04等型號，并被SPRUCE 140W 3C1A無線充二合一充電座、安述240W氮化鎵+碳化硅適配器、QCY 65W 2C1A氮化鎵快充、聯想小新100W雙C口氮化鎵快充、努比亞120W 2C1A三口氮化鎵快充、紅魔手機6 Pro標配120W PD氮化鎵快充、REMAX 100W氮化鎵充電器、摩米士100W 2A2C氮化鎵快充、魅族65W氮化鎵充電器等多款產品采用，芯片質量獲得市場認可。

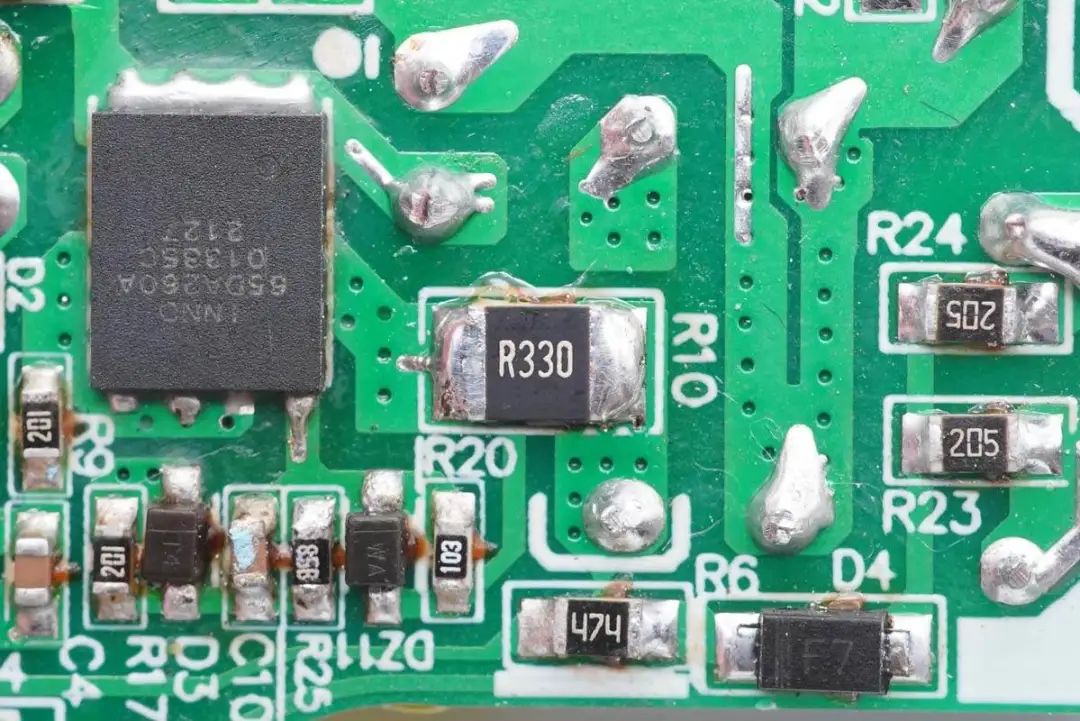

檢測初級電流的取樣電阻，330mΩ。

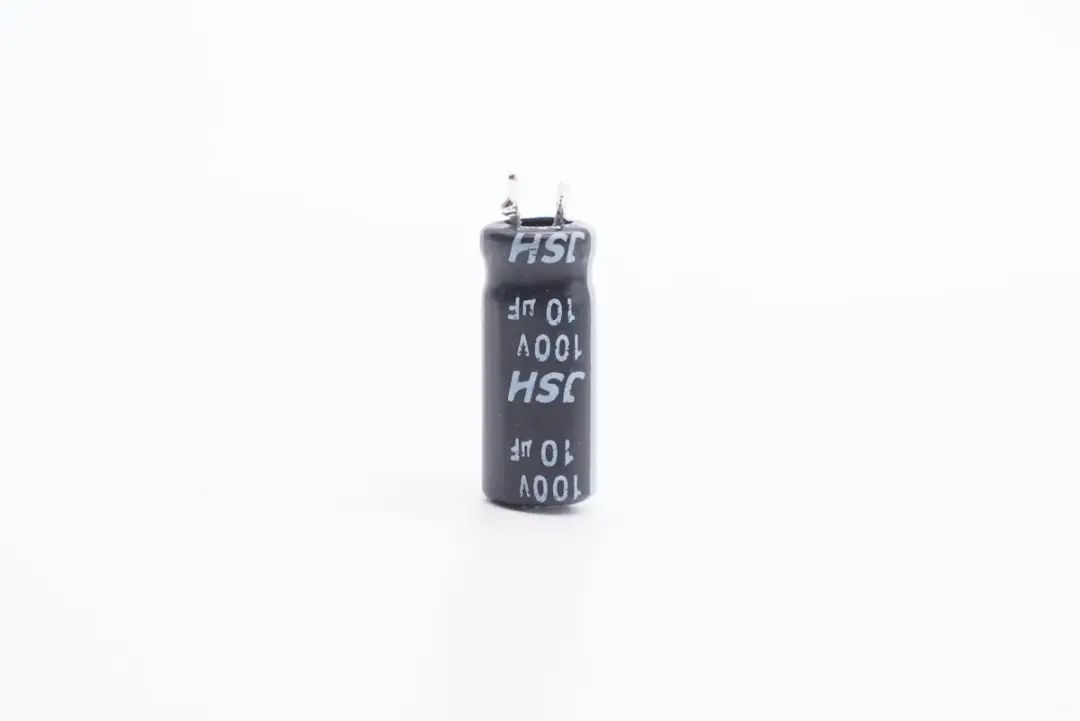

為MK2697主控芯片供電的電解電容，來自益陽萬京源，規格100V 10μF。

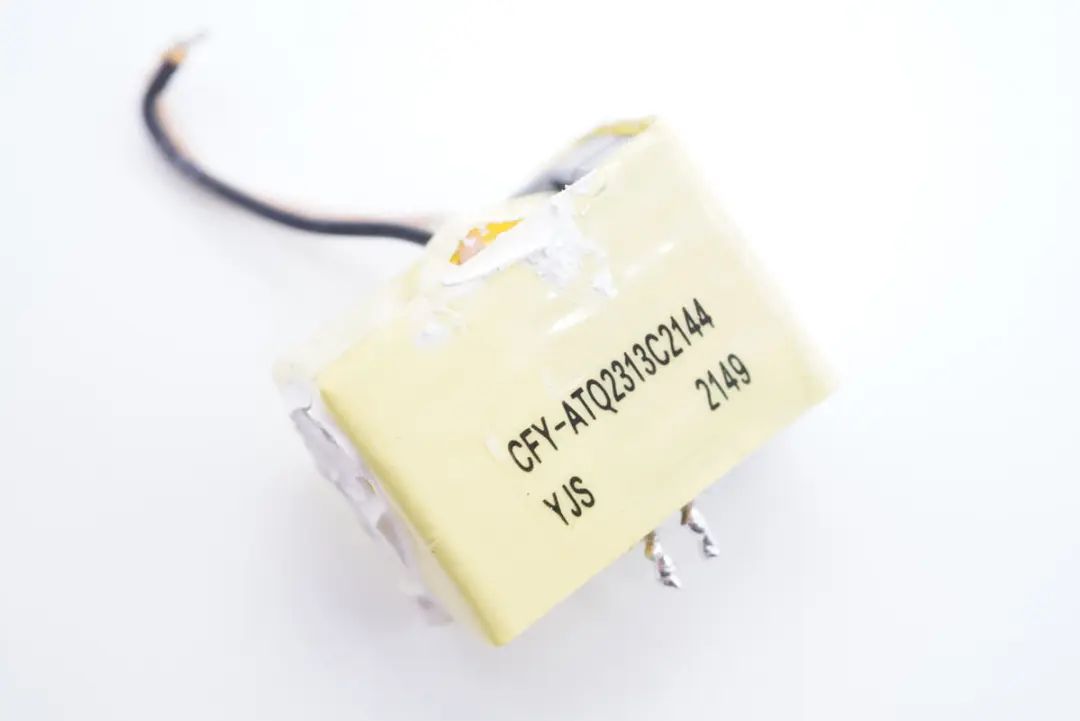

變壓器采用ATQ2313磁芯，輸出采用多層絕緣線，纏繞膠帶包裹絕緣。

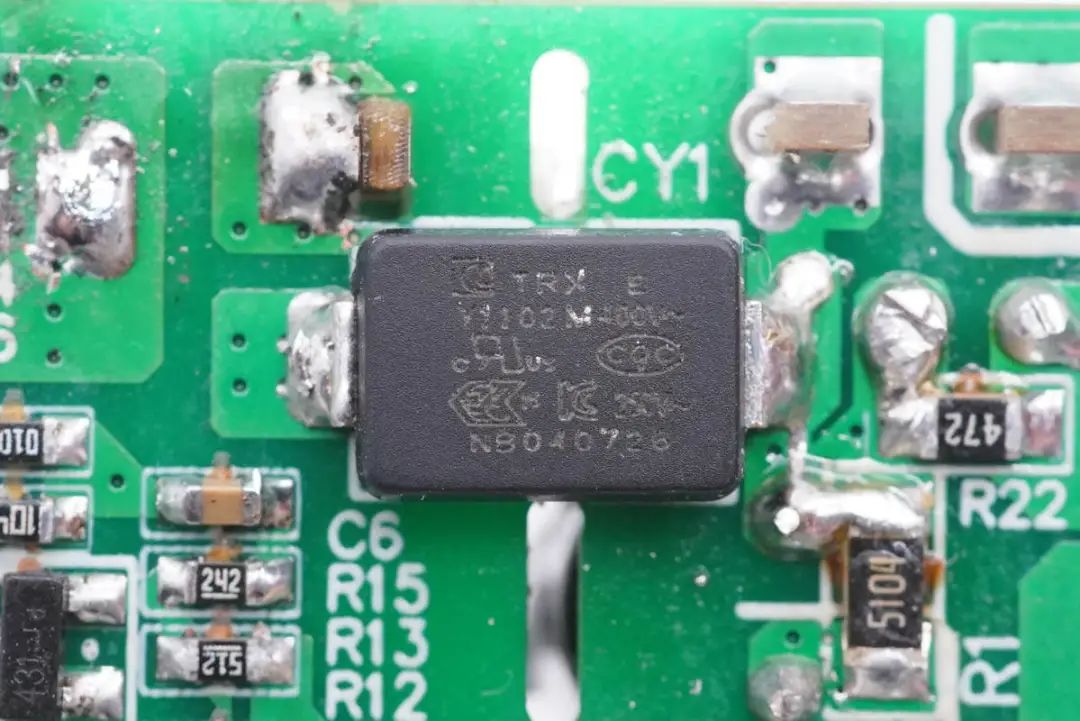

貼片Y電容來自四川特銳祥科技股份有限公司，型號為TMY1102M，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。
特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。
充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈爾40W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

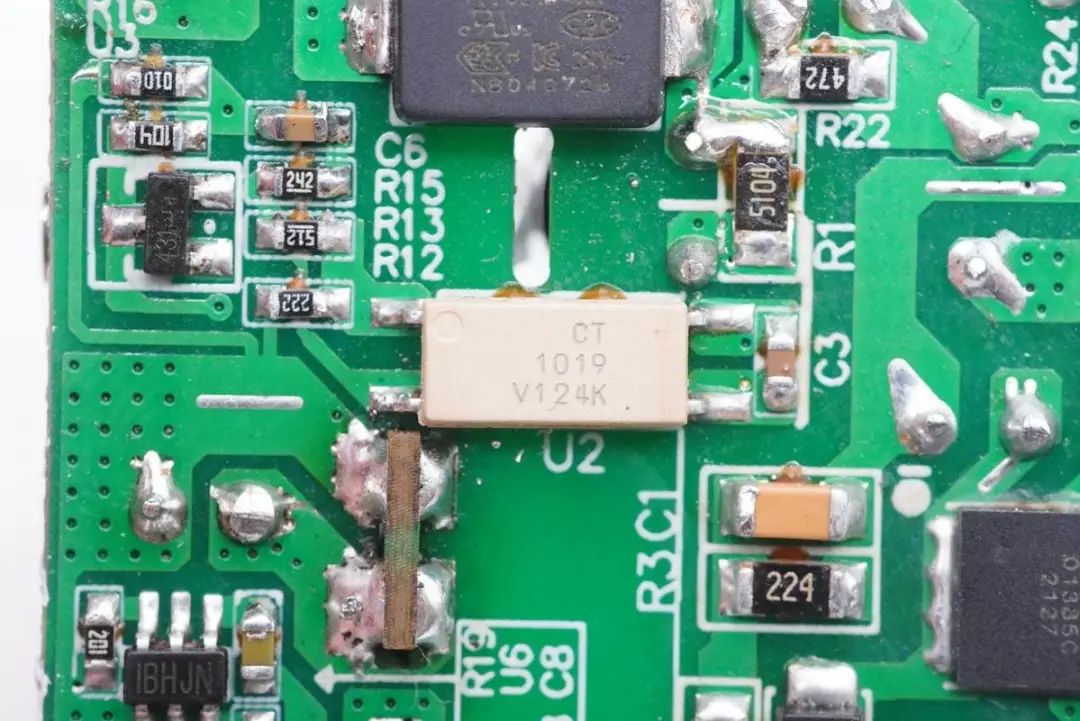

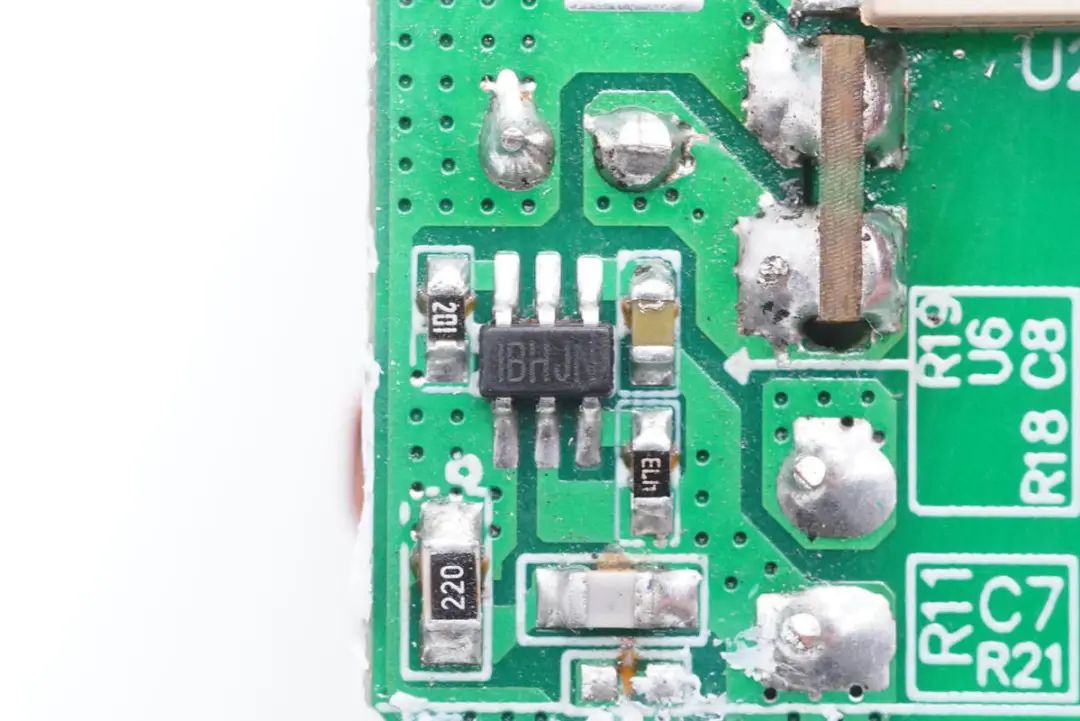

白色CT1019光耦，用于輸出電壓調節。

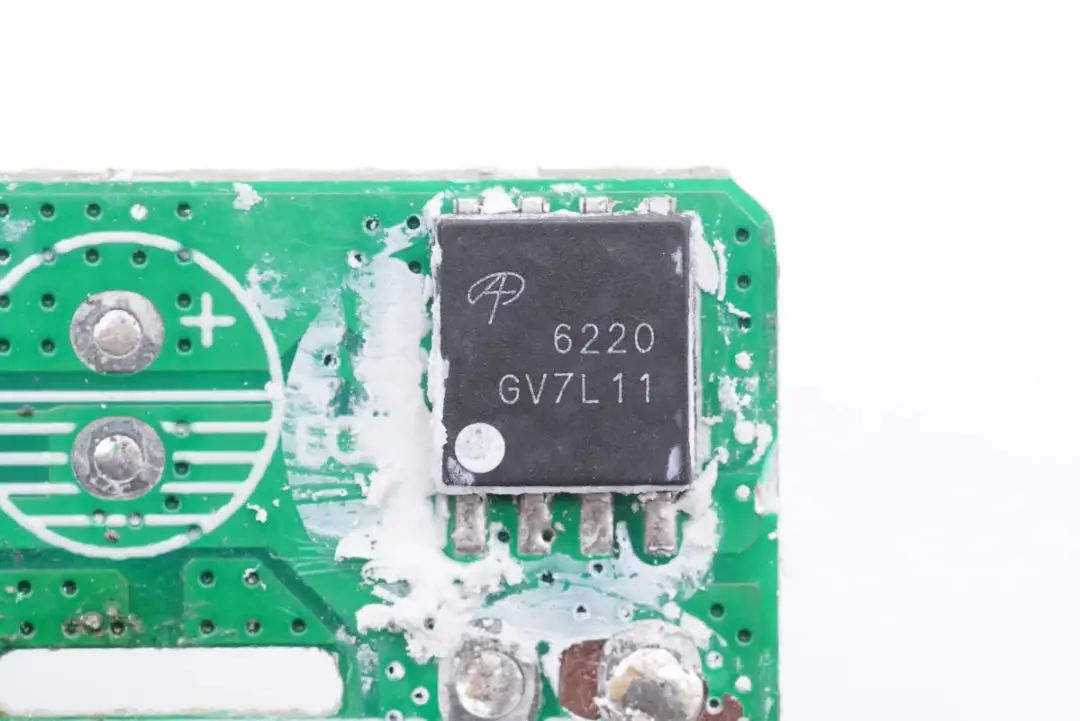

同步整流管來自AOS萬代，型號AON6220，NMOS，耐壓100V，導阻5.1mΩ，采用DFN5*6封裝。
同步整流控制器采用MPS MP6908A，最高工作頻率600KHz，支持DCM/CCM/QR準諧振工作模式，內置振鈴檢測防止DCM和QR運行下誤開通，支持邏輯電壓和標準電壓同步整流管。

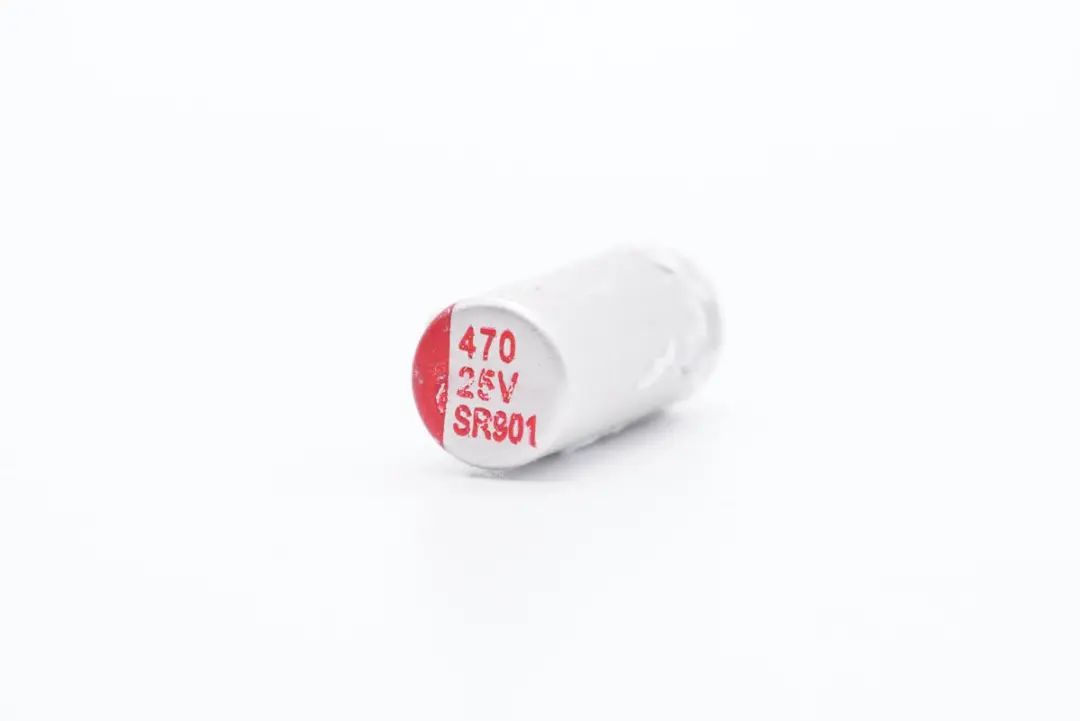

輸出濾波電容來自揚州升陽，SR低阻抗系列，105℃耐熱，規格為470μF 25V。
至此，充電器內部的AC-DC部分已經介紹完畢，下面是用于多口輸出的DC-DC降壓電路。
變壓器和輸出降壓小板之間有一塊絕緣板，涂有絕緣導熱膠固定。

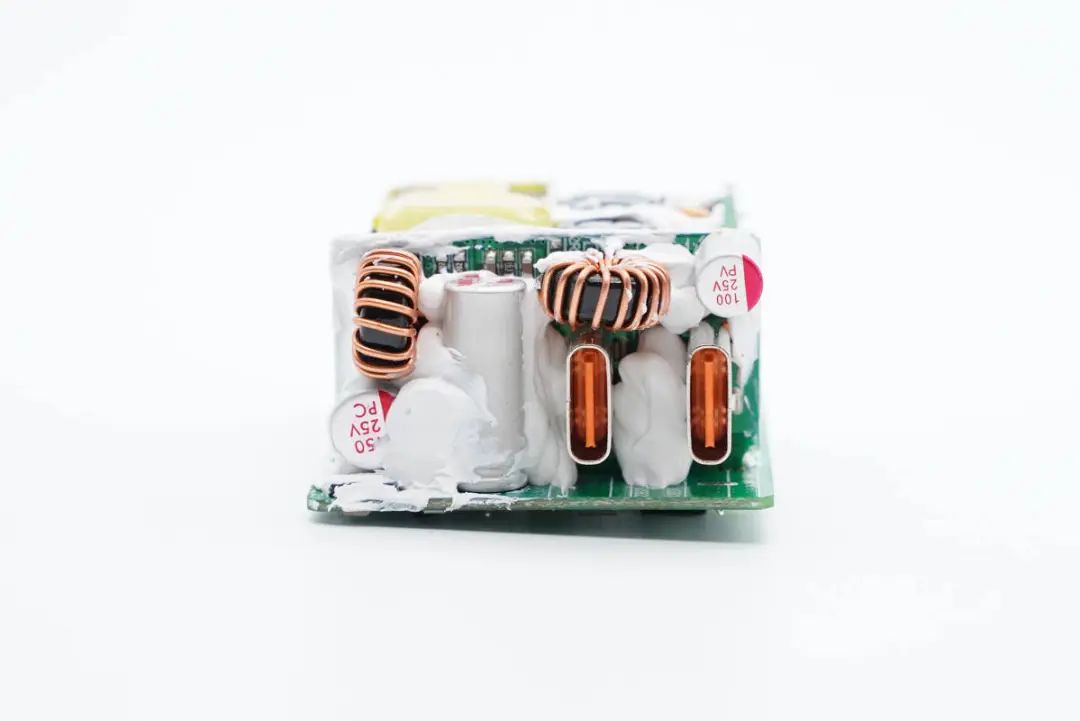

小板上焊接兩顆磁環電感，兩顆固態電容，分別對應兩路獨立的快充輸出。

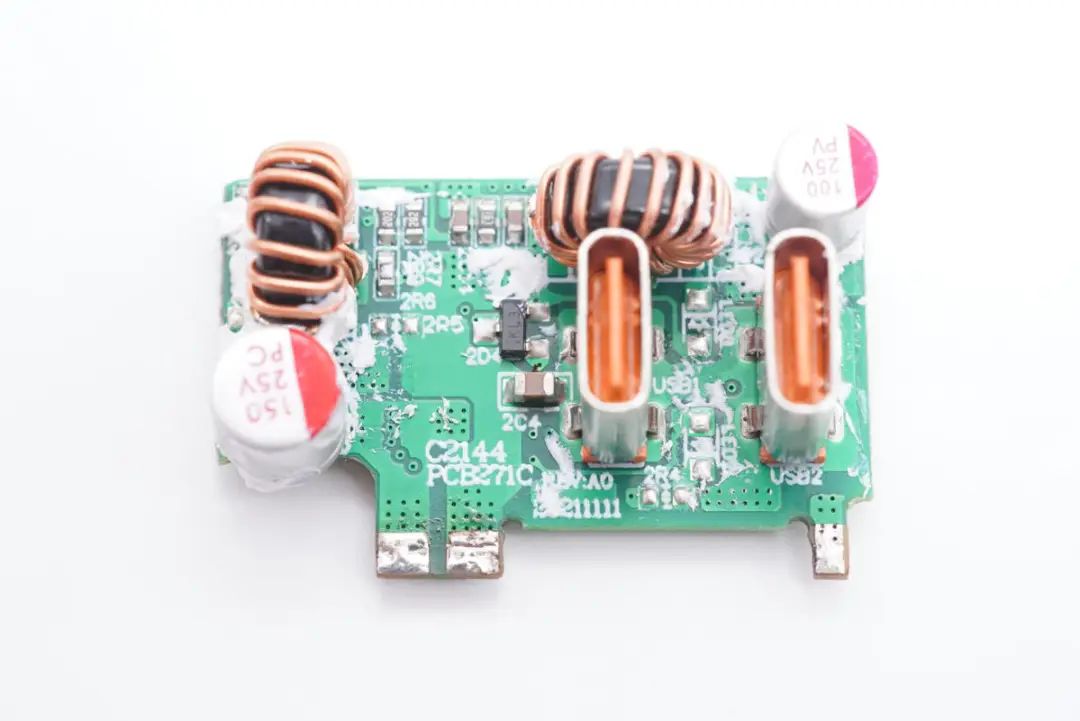

將降壓小板焊接取下，正面一覽。

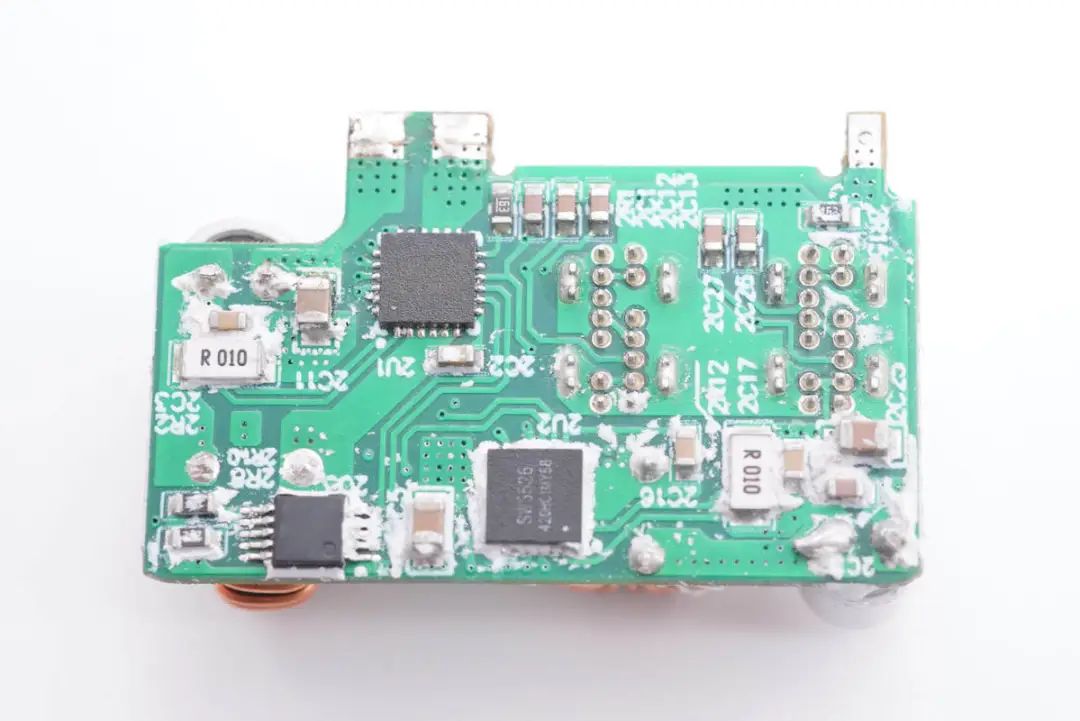

背面使用兩顆智融的SW3526同步降壓芯片，搭配降壓電感實現降壓輸出。
兩路輸出分別采用一顆智融SW3526作為同步降壓轉換和協議識別，芯片內置降壓MOS管，無需外置，外圍電路精簡。通過一顆外置的單片機，兩個接口可以實現智能輸出控制，并可根據客戶的需求配置兩個接口的輸出功率。

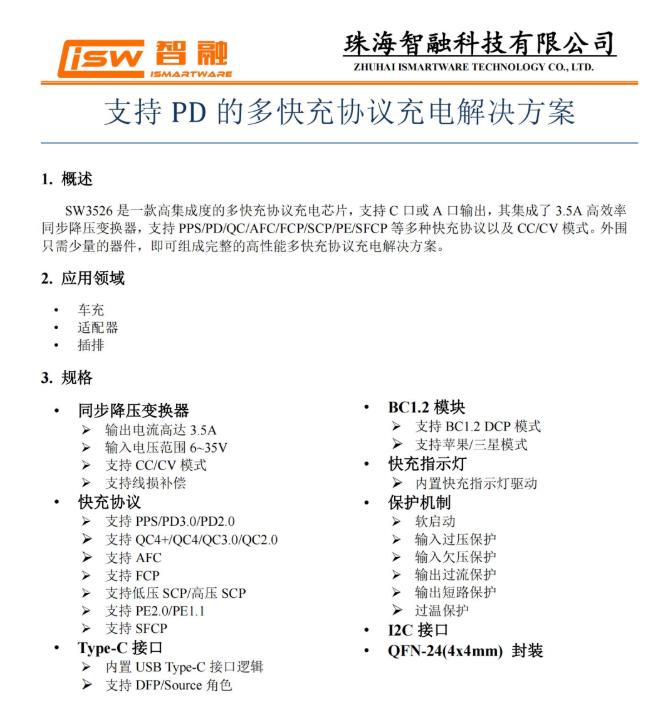

智融SW3526是一款高集成度的多協議充電芯片，支持USB-C口或者USB-A口降壓輸出，最高輸出功率可達60W。芯片內部集成了3.5A高效率同步降壓轉換器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低壓直充等充電協議，支持CC/CV模式，外部僅需少量器件，即可組成完整的高性能多快充協議充電解決方案。
充電頭網了解到，智融SW3526此前已被HYPER JUICE 100W氮化鎵快充、品勝65W 2C1A氮化鎵快充充電器、機樂堂38W 1A1C雙口快充車充等產品采用。

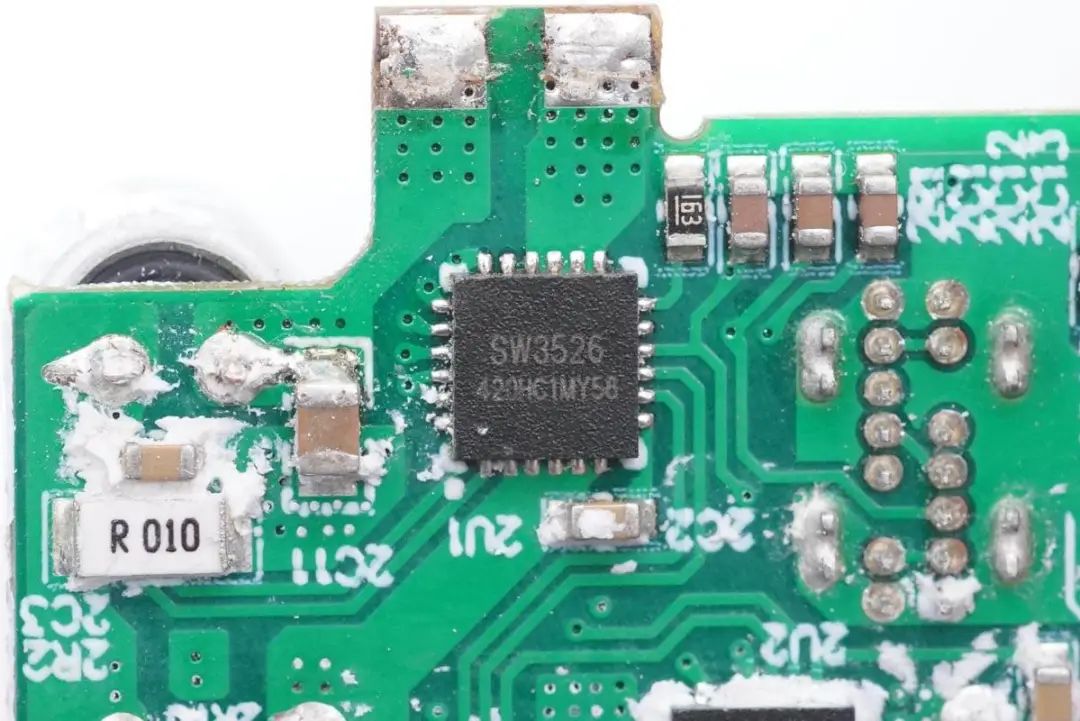

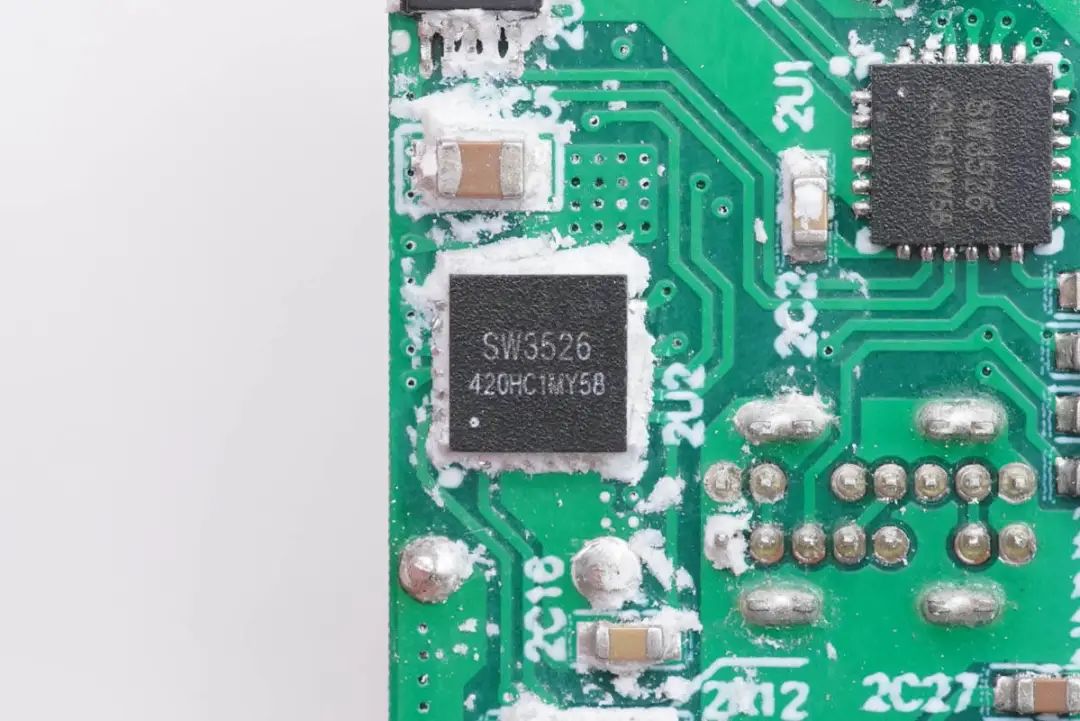

另外一路智融SW3526降壓芯片特寫。

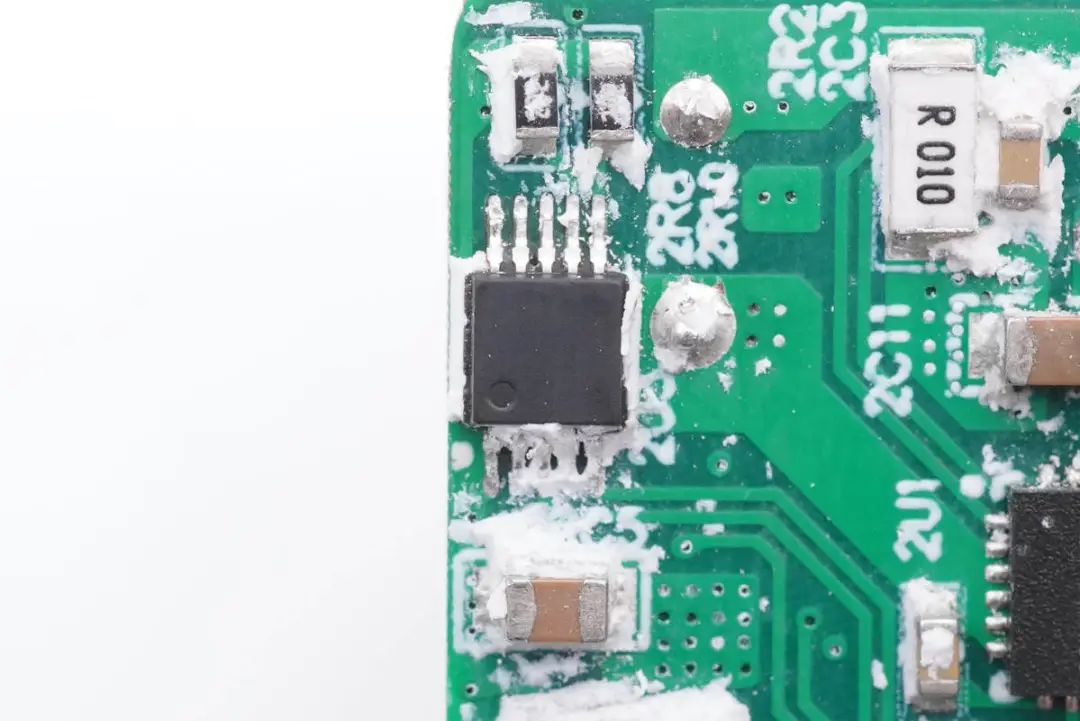

用于雙口功率智能分配的單片機，沒有絲印型號信息。

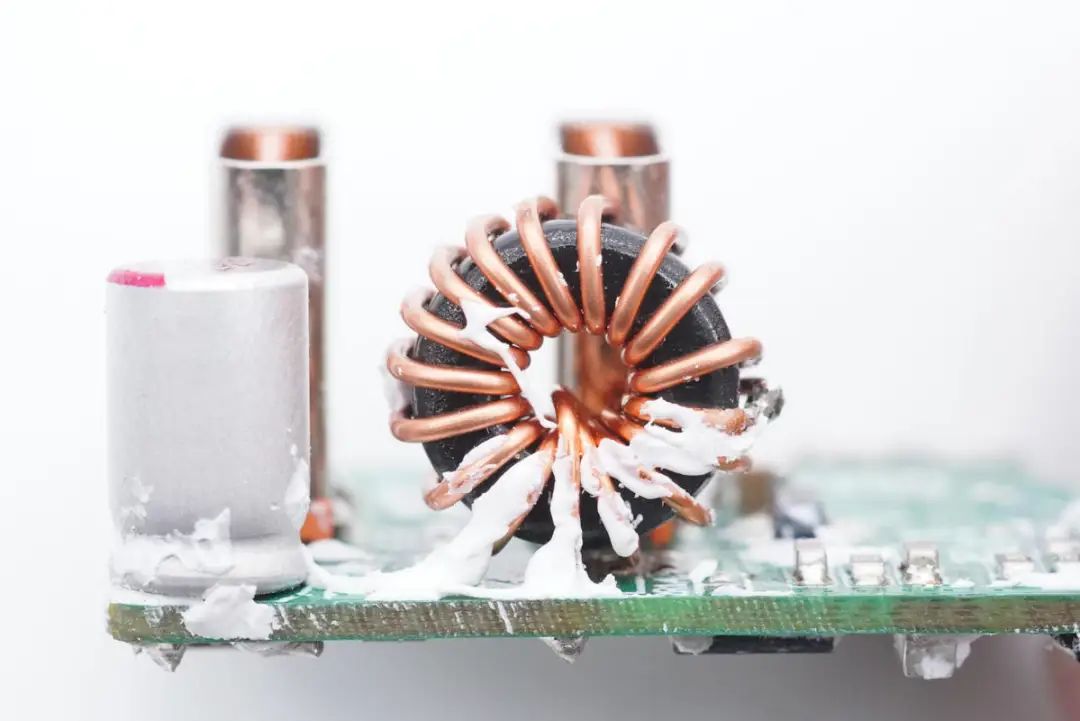

降壓電感特寫，采用磁環繞制。

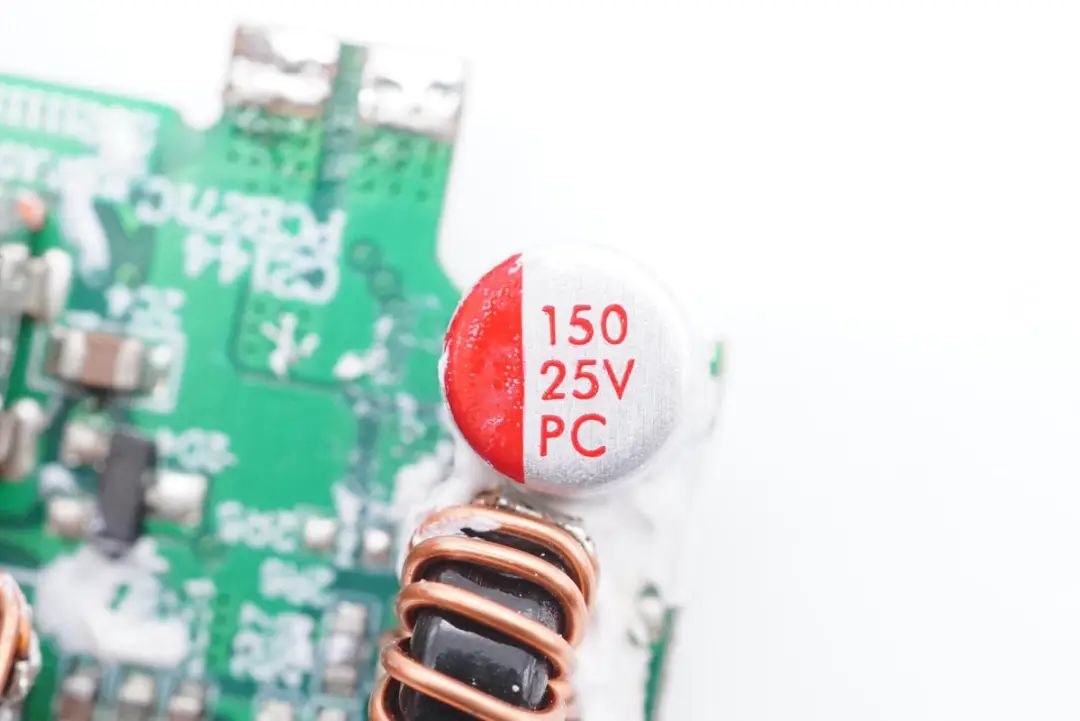

輸出濾波固態電容規格為150μF 25V。

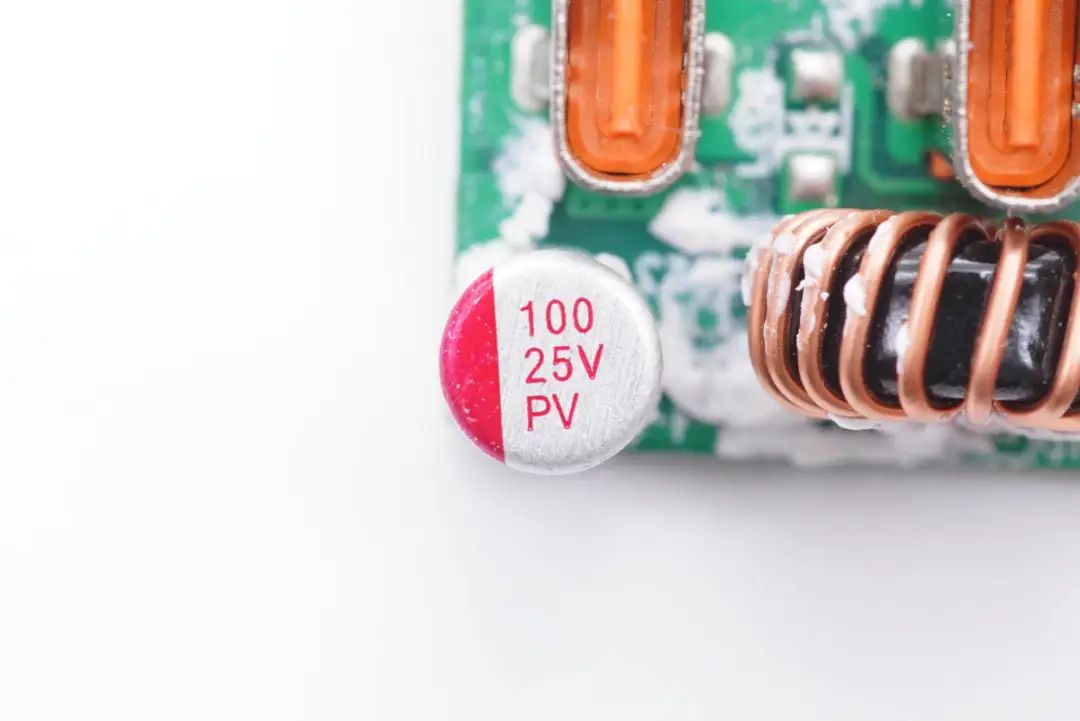

另外一顆輸出濾波固態電容規格為100μF 25V。

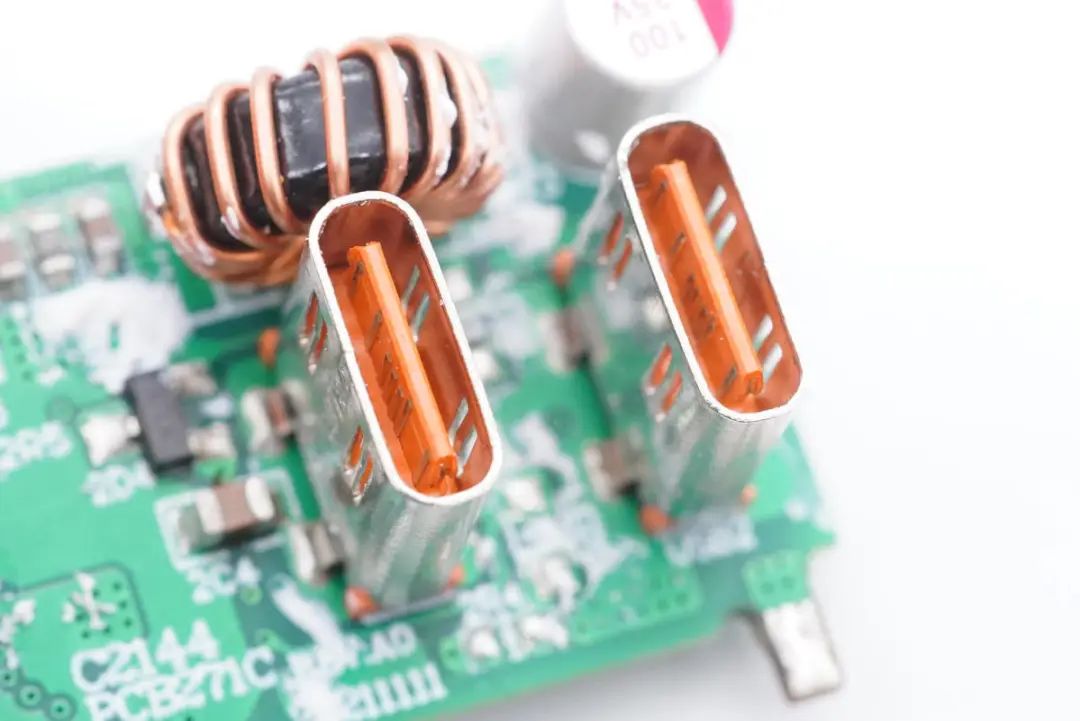

輸出USB-C母座特寫，過孔焊接，橙色膠芯。

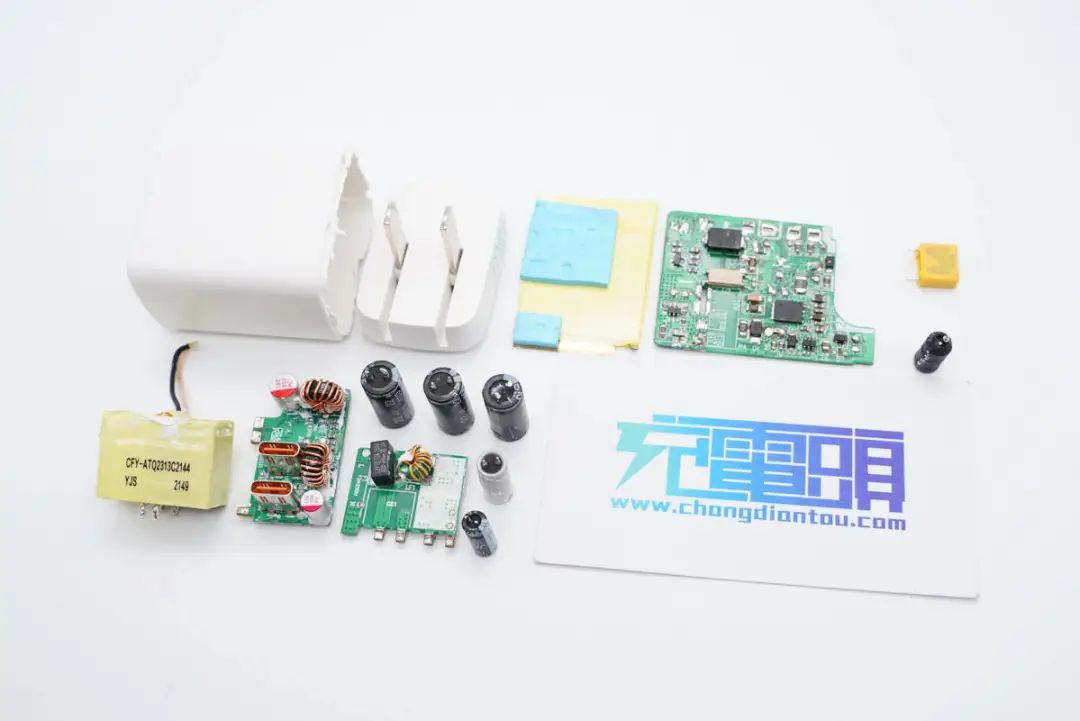

全部拆解完畢，來張全家福。
充電頭網拆解總結
雙口USB-C電源作為傳統單口充電器的升級產品，在體積變化不大的前提下，支持兩人同時充電，對于雙機用戶或者情侶用戶來說非常適合。PLUAGR雙口充電器內置氮化鎵技術，體積得到很好控制，單接口支持35W輸出，雙口共同輸出支持20+20W功率分配，同時支持PPS快充協議，對于手機充電的兼容性非常好。
充電頭網通過拆解了解到，充電器內部采用茂睿芯氮化鎵主控芯片搭配英諾賽科氮化鎵功率管，輸出使用MPS同步整流控制器，定壓輸出。輸出使用兩路智融SW3526多合一降壓芯片，芯片內集成降壓MOS管，同步降壓控制器以及協議功能，大大簡化次級二次降壓電路設計。
